AutoCAD Mechanical - специальная версия AutoCAD, ориентированная на машиностроительное проектирование. Включает средства проектирования деталей машин, деталей типа «тело вращения», библиотеку стандартных деталей по восемнадцати международным стандартам.
AutoCAD Mechanical поставляется в составе комплексов Autodesk Inventor Series и Autodesk Inventor Professional.
AutoCAD Mechanical 2007- это приложение на основе AutoCAD 2007 для 2D-машиностроительного конструирования и черчения. Оно реализует интеллектуальный способ создания чертежей, обеспечивает исключительно высокую точность их построения с помощью готовых элементов, оформленных в соответствии со стандартом, и ускорение рабочего процесса.
Структура AutoCAD Mechanical
Mechanical представляет собой удобный и эффективный способ организации элементов чертежа в логическую и ассоциативную структуру на основе интерактивной информации, графически представленной в иерархии центра управления.

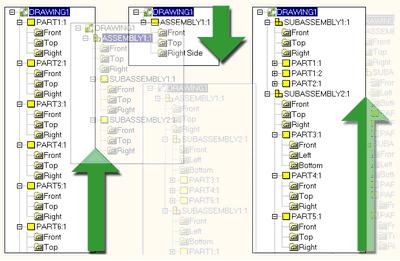

Открытый порядок работы
Проектирование можно выполнять в любой последовательности:
- проектирование сверху вниз: сначала создается главное изделие, затем добавляются узлы и детали;
- проектирование снизу вверх: сначала создаются отдельные детали, затем они объединяются в узлы, из которых в конце формируется главное изделие;
- проектирование с середины: построение изделия ведется как сверху вниз, так и снизу вверх.
Существующие чертежи также могут быть включены в структуру Mechanical.

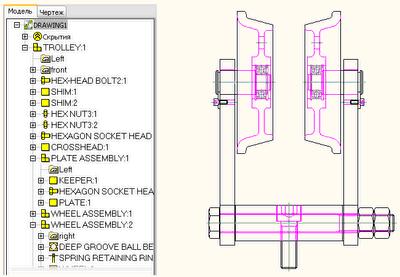

Компоненты и папки
Для организации элементов чертежа в структуре Mechanical используются компоненты (детали и узлы), а также вложенные папки.
При помещении в структуру Mechanical детали или узла в Центр управления добавляется так называемый узел компонента с соответствующим значком.
К каждому узлу компонента можно добавлять любое количество видов детали, папки для пояснительных видов и вспомогательные папки, которые могут содержать практически любой элемент чертежа.

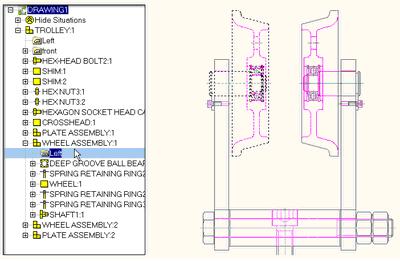

Интеллектуальные связи
При создании вхождений для деталей и изделий, а также при создании выносных элементов в структуре Mechanical сохраняются двусторонние связи между видами чертежа. Если в главный или зависимый вид вносится изменение, то оно отображается в обоих видах или в любом другом связанном виде, что делает процесс обновления чертежа более эффективным и точным. Если ассоциативная связь будет разорвана, изменения отобразятся только на одном виде.

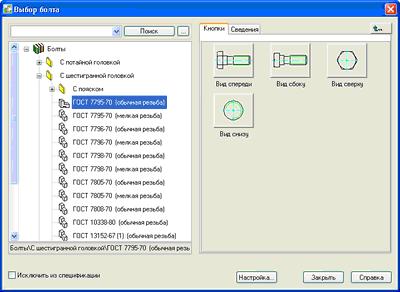

Стандартные конструктивные элементы и детали
В чертеж можно вставлять стандартные детали и конструктивные элементы из библиотеки компонентов. В библиотеке содержится более 600 000 предварительно созданных стандартных деталей и конструктивных элементов, соответствующих 17 международным стандартам (включая ГОСТ). Среди них:
- отверстия: сквозные, резьбовые, цекованные, зенкованные, глухие и т.д.;
- крепежные элементы: гайки, болты, шайбы, винты, соединительные элементы и т.д.;
- детали валов: хомуты, уплотнительные кольца, сальники, подшипники, шпонки и т.д.;
- элементы валов: зубчатые колеса, фаски, канавки, шпонки, центровые отверстия, поднутрения и т.д. (зубчатые колеса и фаски находятся в модуле проектирования валов);
- стальные профили: балки (двутавры), уголки, каналы (швеллеры), полые прямоугольные и круговые профили и т.д.;
- модули проектирования валов, пружин, кулачков, цепных и ременных передач и т.д.
