Связь таблиц AutoCAD и таблиц Excel

Андрей Михайлов

Поговорим сегодня о таблицах в AutoCAD, а точнее о их связи с электронными таблицами Excel.


В AutoCAD можно вставить существующую таблицу Excel, при этом сохраняется двусторонняя связь между программами. Если изменить исходную Excel-таблицу, то изменится и связанная с ней таблица в AutoCAD, аналогично при изменении таблицы в AutoCAD поменяется и исходная. Связь поддерживается на уровне данных и форматирования таблиц.
Рассмотрим основные моменты работы на примере создания перечня элементов.

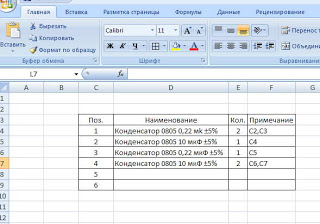

 Задача: есть таблица с перечнем элементов, созданная в Excel

Необходимо импортировать эту таблицу в AutoCAD так, чтобы сохранилась двухсторонняя связь между ними.

Создание связи с данными и вставка таблицы

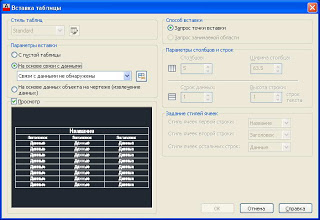

  • Запускаем в AutoCAD команду  Таблица . В диалоговом окне выбираем пункт  На основе связи с данными . В выпадающем списке еще нет никаких связей, мы создадим новую, выбрав соответствующий пункт меню или нажав кнопку рядом

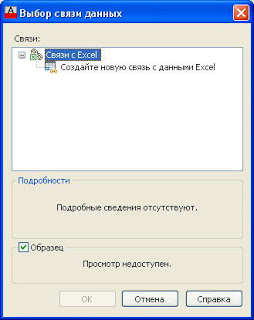

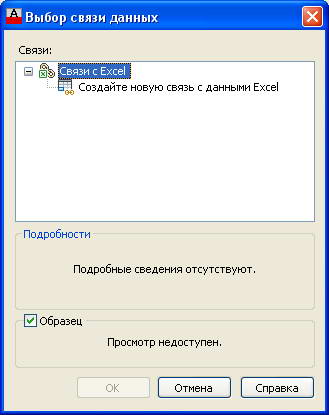

  • В окне  Выбор связи данных  создаем новую связь с данными Excel

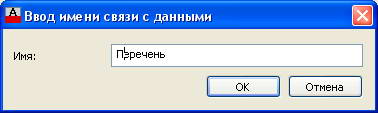

  • Присваиваем ей имя

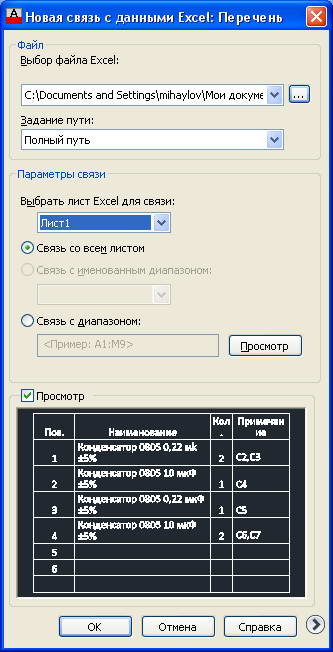

  • Выбираем файл с перечнем элементов. Для многостраничных таблиц нужно указать необходимый лист с данными, выбрать опцию  Связь со всем листом  или с  диапазоном . После введения всех данных будет доступен предварительный просмотр таблицы

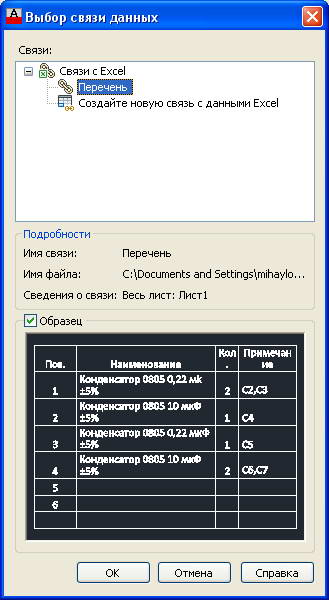

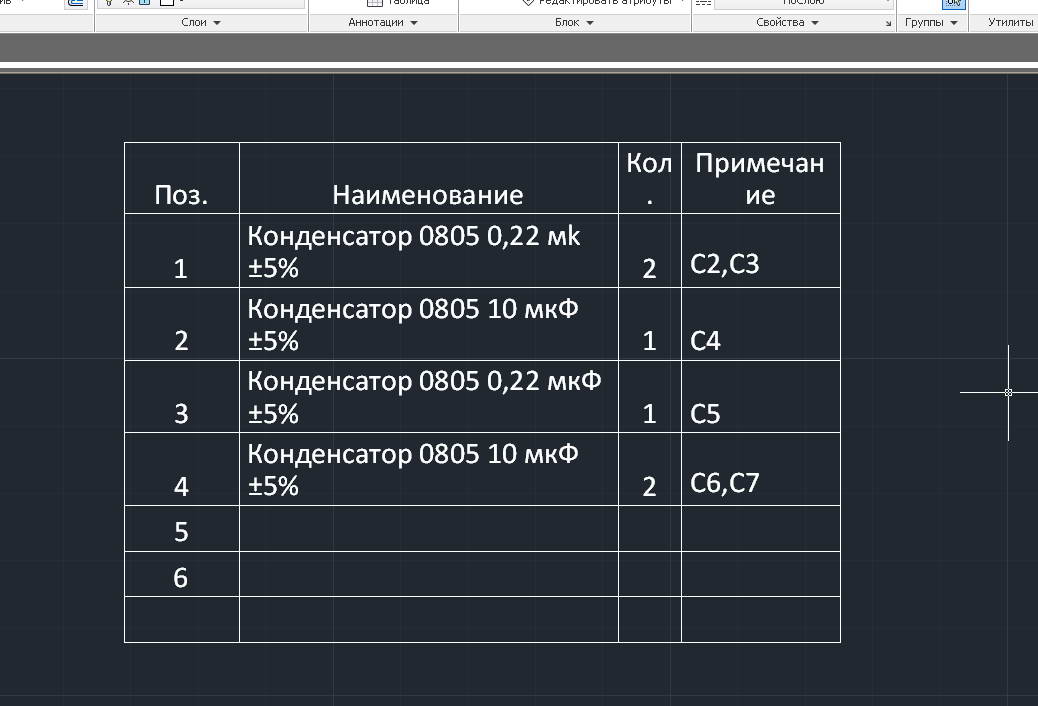

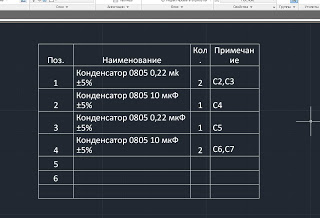

  • Теперь в окне  Выбор связи данных  выбираем нашу созданную связь и вставляем таблицу в чертеж

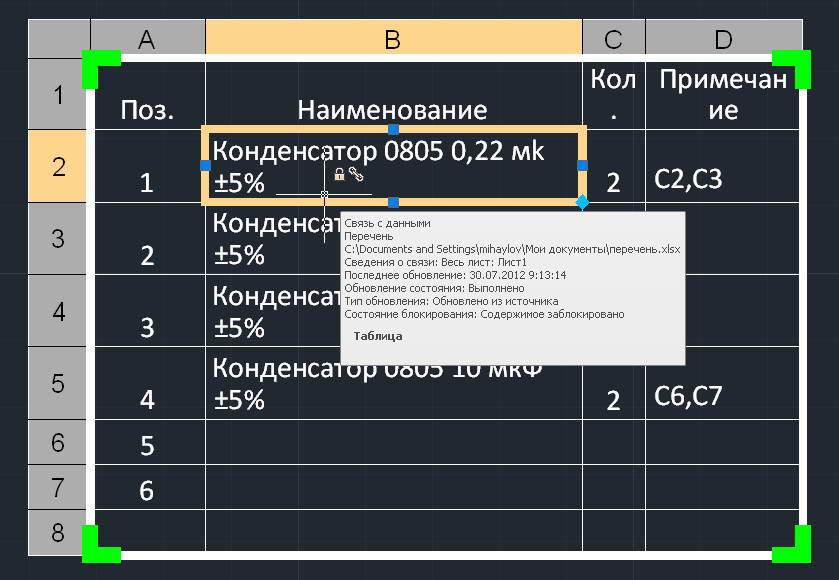

  • После создания связи с таблицей в правой части строк состояния появляется символ связи и в виде цепочки





При таком способе создания таблиц на основе данных из таблицы Excel мы получаем не только облегчение рутинной работы, но и возможность всегда пользоваться актуальным данными за счет двусторонней связи между программами.

Использование двусторонней связи

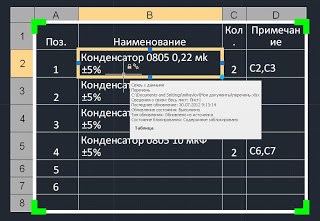

Вставленная в AutoCAD таблица заблокирована, о чем символизирует символ замка около курсора. В этом случае работает только прямая связь - из Excel в AutoCAD и в самом AutoCAD править таблицу нельзя.

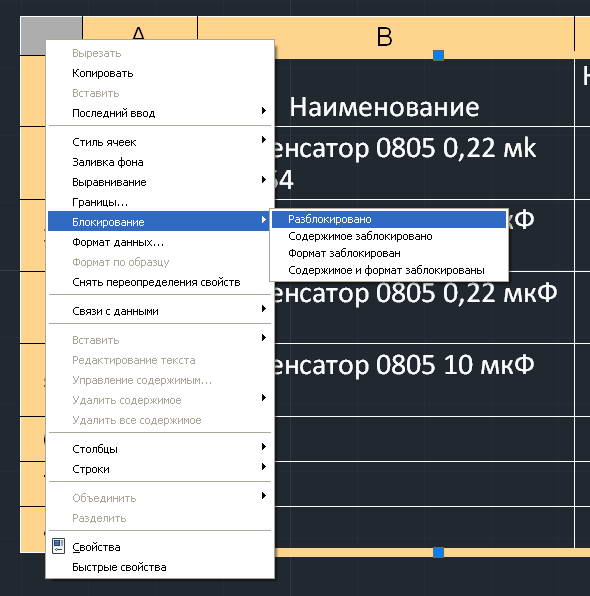

Чтобы изменить блокировку необходимо из контекстного меню таблицы выбрать меню Блокирование , где доступно четыре опции:
  • Разблокирование  - снятие всех блокировок с таблицы (при этом связь с Excel сохраняется)
  • Содержимое заблокировано  - блокировка содержимого таблицы, но не ее формата
  • Формат заблокирован  - запрет изменения формата, но возможность редактирования данных таблицы
  • Содержимое и формат заблокированы  - полная блокировка таблицы (этот параметр установлен по умолчанию для всех вновь созданных таблиц)


Проще говоря, заблокировав содержимое мы сможем брать данные из любой таблицы Excel и оформлять ее в AutoCAD так, как нам нужно. При этом данные всегда будут актуальны. На нашем примере - перечень элементов создан путем экспорта в Excel из EDA-приложения, вставлен в AutoCAD с разблокированным форматированием и оформлен по ЕСКД средствами AutoCAD.

Попробуем поменять и сохранить исходную таблицу, при этом в строке состояния AutoCAD выйдет сообщение о том, что данные в исходной таблице изменены и будет предложено их обновить. Если сообщения нет, то необходимо из контекстного меню таблицы выбрать меню Связь с данными и пункт Загрузить изменения из исходного файла.

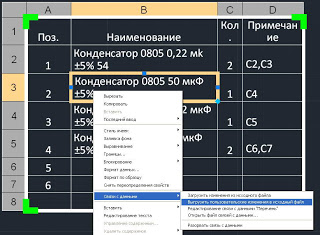

Если разблокировать содержимое или формат таблицы, то можно ее править в самом AutoCAD и в любой момент передать изменения в исходный Excel-файл. В уже известном нам меню Связь с данными есть соответствующие команды:
  • Загрузить изменения из исходного файла
  • Выгрузить пользовательские изменения в исходный файл  - позволяет выгрузить изменения таблицы, сделанные в AutoCAD в исходный Excel-файл (опять же, можно связать как содержимое, так и формат)
  • Редактирования связи с данными  - запускает окно изменений связи с Excel
  • Открыть файл связей с данными  (не очень удачный перевод на русский язык) - открывает исходную таблицу Excel
  • Разорвать связь с данными  - удаляет связь - таблицы становятся независимыми.

Заключение:

  1. Любую таблицу Excel можно вставить в чертеж AutoCAD. При этом можно вставить как весь лист таблицы, так и его конкретную часть. Можно создать множество таблиц AutoCAD на основе одного файла Excel
  2. Вставленная таблица имеет двустороннюю связь с исходным Excel-файлом. Связь поддерживается на уровне данных и уровне форматов. Можно включать/отключать каждый тип связи для каждой таблицы - это дает огромные возможности для совместной работы проектировщиков, сметчиков, плановых служб и пр., когда все всегда пользуются актуальными данными
  3. Благодаря возможности блокировки/разблокировки связи формата можно брать за основу любую таблицу Excel и оформлять ее в AutoCAD стандартными средтвами
  4. При двусторонней связи всегда есть опасность одновременного внесения изменений, поэтому грамотная организация этого процесса очень важна
  5. Связь между таблицами можно разорвать.
