Строим полилинию в AutoCAD по координатам из таблицы Excel

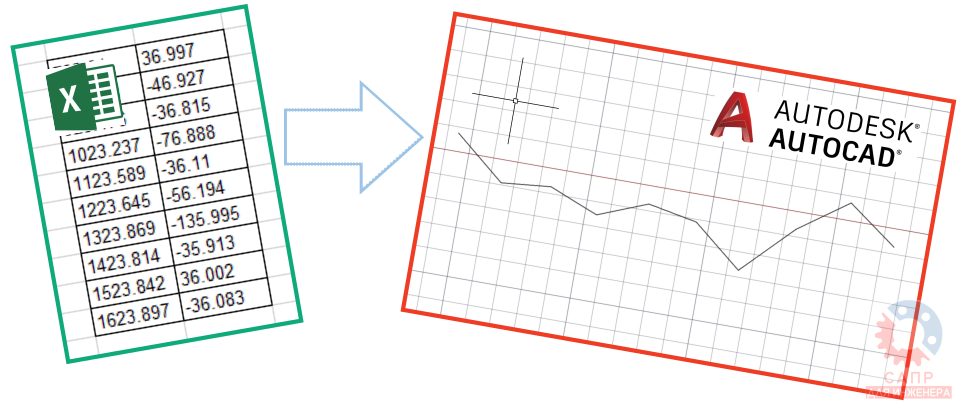

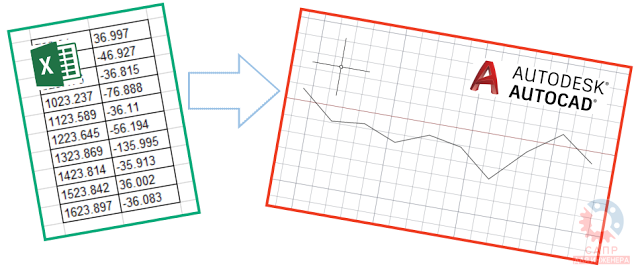

Возникла недавно простая задача: построить в AutoCAD полилинию по координатам из таблицы Excel.

Знаю, что можно написать программу на AutoLISP (или найти готовую), но дело осложнялось тем, что создать полилинию надо было в AutoCAD LT, который, как известно, не поддерживает программирование. После недолгого изучения вопроса решение было найдено. Делюсь.

Задача: в таблице Excel содержатся координаты точек. Необходимо по этим точкам создать полилинию в AutoCAD. При этом, формат файла Excel может быть разным в зависимости от того, откуда получены данные (результат лазерного сканирования, топосъемка, таблица координат от контрольно-измерительной машины и пр.)

Решение: сначала штатными функциями Excel преобразовать координаты в вид X.X,Y.Y, скопировать массив координат в буфер обмена, затем в AutoCAD запустить команду ПЛИНИЯ (_PLINE) и подставить значения координат из буфера.

Предлагаю пошаговую инструкцию.


Подготовка данных в Excel

Открываем таблицу Excel.

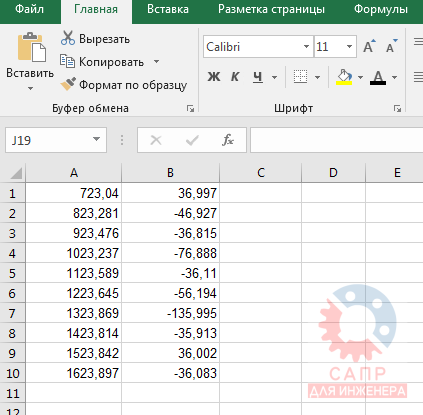

В нашем случае в таблице каждая координата точки записана в отдельной ячейке

ВАЖНО! В AutoCAD координаты вводятся в формате X.X,Y.Y - т.е. дробные части координат отделяются друг от друга точкой, а сами координаты  - запятой!

Т.к. в нашем случае в таблице Excel дробные части отделены запятой, то необходимо заменить их на точки. Для этого на ленте перейдем на вкладку Главная ➤ панель Редактирование ➤ Заменить .

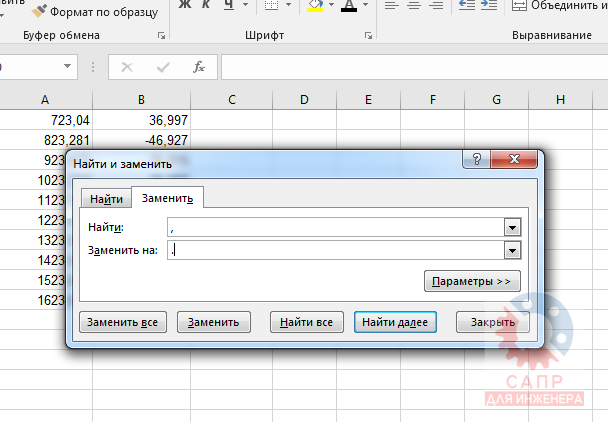

В появившемся окне Найти и заменить в качестве параметра Найти вводим запятую, в качестве Заменить на - точку и нажимаем кнопку Заменить все

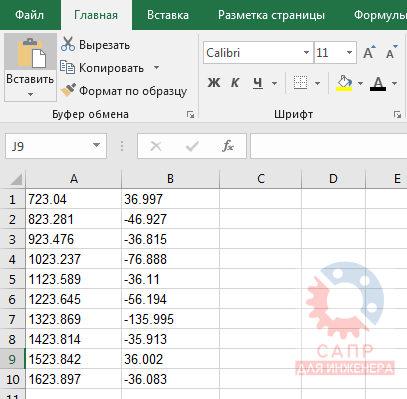

В результате все числа в таблице будут приведены к нужному нам формату

Обратите внимание, что если в вашем исходном файле в качестве разделителя используется точка, то дополнительно преобразовывать ничего не нужно.

Движемся дальше. Теперь необходимо разрозненные координаты X и Y объединить в одну запись в ячейке. Для этого можно использовать стандартные функции Excel, например, СЦЕПИТЬ или ОБЪЕДИНИТЬ.

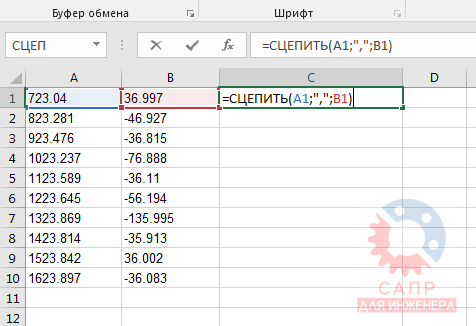

В соседнем столбце вводим формулу =СЦЕПИТЬ(A1;",";B1)

В этой форуме A1 и B1 - адреса ячеек с координатами, "," - символ, который будет вставлен между ними

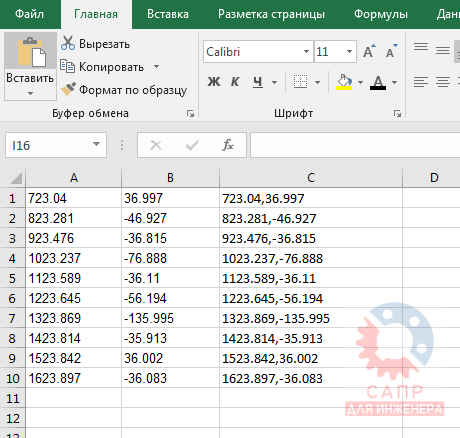

Перетаскиваем маркер заполнения ячеек для того, чтобы скопировать формулу во все ячейки столбца. В итоге получаем готовую таблицу координат

Если для объединения вы будете использовать функцию ОБЪЕДИНИТЬ, то формула будет следующая =ОБЪЕДИНИТЬ(",";ИСТИНА;A1;B1)

Главное, на что нужно обратить внимание: в результате преобразований мы должны получить в ячейке запись вида X.X,Y.Y.

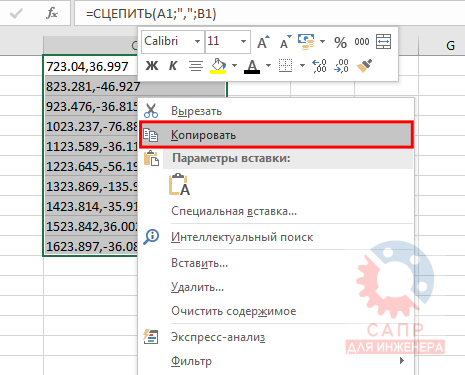

Выделяем все полученные ячейки с координатами и копируем их содержимое в буфер обмена

Строим полилинию в AutoCAD

Запускаем AutoCAD или AutoCAD LT.

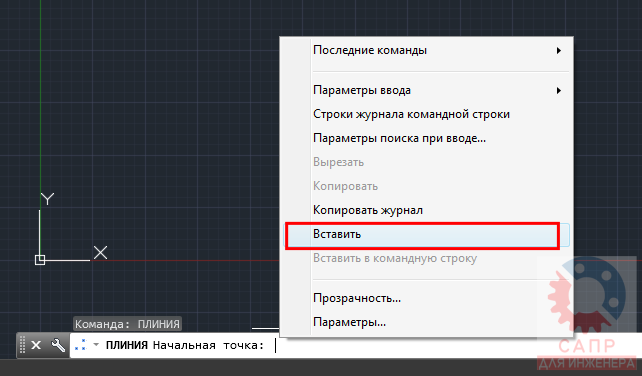

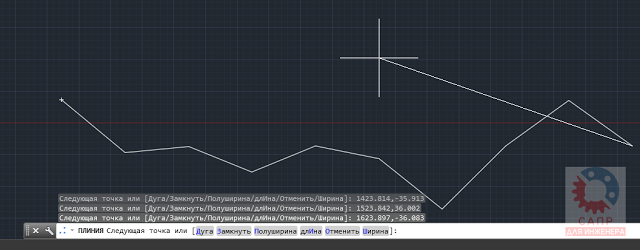

Запускаем команду ПЛИНИЯ (_PLINE) и в командную строку вставляем содержимое буфера обмена

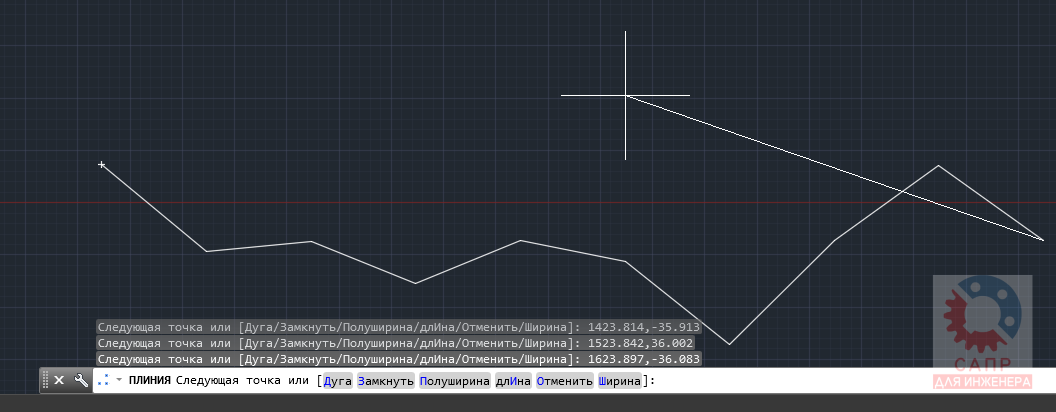

Полилиния готова
