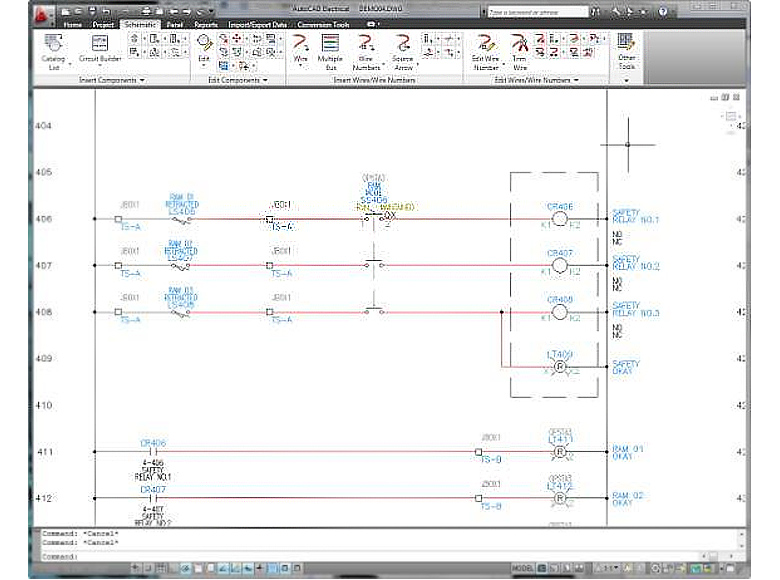

AutoCAD Electrical 2012AutoCAD Electrical 2012 - это AutoCAD для инженеров-электротехников. AutoCAD Electrical содержит полный набор функций AutoCAD, к которым добавлены специализированные возможности для работы с электрическими системами управления, охватывающими такие области как электротехника, электромеханика, механотроника, схемотехника и смежные с ними. AutoCAD Electrical - естественный выбор для проектировщиков, работающих над созданием электрических схем для машин, механизмов, систем управления технологическими процессами. Новые и улучшенные возможности AutoCAD Electrical позволяют увеличить производительность выпуска электротехнических чертежей, повысить точность представления электрических схем, устранить риск возникновения ошибок и обеспечить достоверность информации, передаваемой в производство.

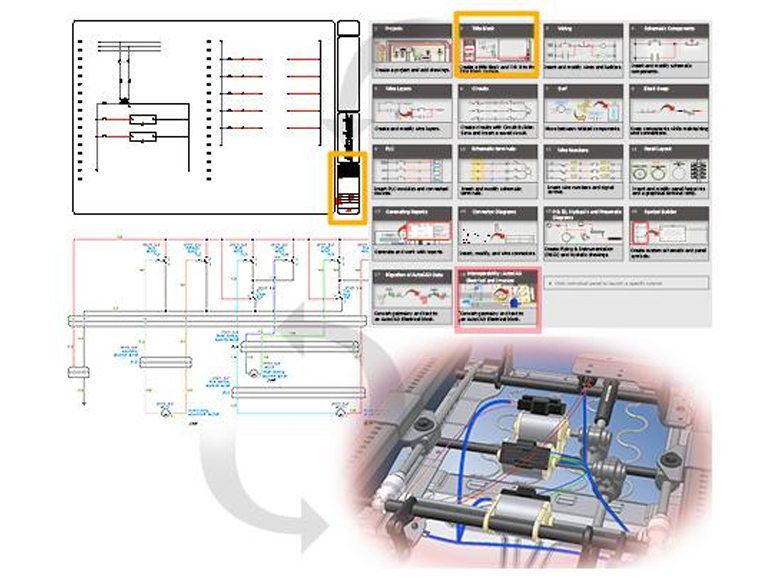

Стандарты оформления и библиотеки компонентовОбширные каталоги покупных компонентов и библиотеки электрических символов В базе компонентов AutoCAD Electrical содержится более 650 тысяч деталей и условных обозначений от наиболее известных производителей. Вставка электрических компонентов производится путем выбора из меню типовых устройств. В каталогах компонентов и соответствующих им библиотеках обозначений представлен широкий спектр устройств ввода/вывода ПЛК, датчиков, ламп, коммутационных элементов, клемм, разнообразных компонентов конструкций, такие как короба и корпуса и многие другие устройства. Конструктор графических образов Данный инструмент позволяет создавать новые компоненты AutoCAD Electrical, а также управлять преобразованием блоков AutoCAD в "интеллектуальные" обозначения и символы AutoCAD Electrical. Многоотраслевые библиотеки символов Наравне с электрическими схемами AutoCAD Electrical позволяет быстро создавать точные пневматические, гидравлические схемы, а также схемы трубопроводов и контрольно измерительной аппаратуры. В распоряжении проектировщиков богатые библиотеки соответствующих символов. Поддержка различных стандартов Поддержка стандартов ГОСТ, JIC, IEC, JIS и GB позволяет всегда согласовывать проекты с требованиями заказчика. Добавлены два новых набора библиотечных обозначений, соответствующих стандартам IEEE 315/315A и IEC-60617. В AutoCAD Electrical можно настроить библиотеки символов, форматы перекрестных ссылок, задать правила нумерации проводов и устройств.

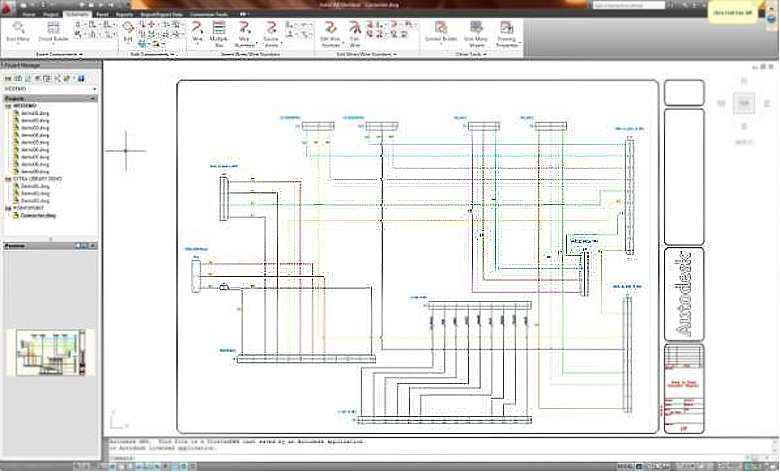

Средства для повышения производительностиОптимизированная рабочая среда AutoCAD Electrical обладает удобным пользовательским интерфейсом. Нужные команды и инструменты можно расположить наиболее удобным образом, минимизируя время на их поиск. Многократное использование типовых схем Использование типовых схем сокращает затраты времени на проектирование. AutoCAD Electrical дает пользователям возможность сохранять типовые схемы для последующего применения в других проектах. При их вставке в новый чертеж или проект нумерация проводов и аппаратов автоматически обновляется. Конструктор цепей В AutoCAD Electrical цепи управления формируются динамически на основании набора правил и функциональных требований к компонентам, соединителям, номинальным параметрам каталожным данным. Конструктор цепей предоставляет всю информацию, необходимую для принятия оптимальных и эффективных с точки зрения энергопотребления решений. Учитываются такие параметры как материал провода, его длина, температурный режим изоляции, температура окружающей среды, количество жил в кабеле, максимально допустимое падение напряжения. Однолинейные схемы управления двигателем Функция создания трехфазных цепей в AutoCAD Electrical теперь позволяет создавать представления трехфазных цепей управления двигателем и его электропитания в одну линию. Упрощенные схемы могут использоваться для формирования подробных принципиальных схем, и наоборот. Поддержка многодокументного интерфейса AutoCAD Electrical обеспечивает полную поддержку многодокументного интерфейса (MDI), несколько чертежей могут просматриваться и редактироваться одновременно. Навигация по чертежам электрических систем управления Существует возможность быстрой навигации по чертежам в проекте. Можно быстро переходить от одного чертежа к другому, не открывая каждый файл по отдельности. Вставка нескольких проводов Для автоматизации процесса соединения устройств с несколькими контактами имеется возможность вставки сразу несколько проводов одной командой. Создание нового чертежа При создании нового чертежа AutoCAD Electrical использует все текущие настройки проекта. После выбора подходящего шаблона новый чертеж автоматически становится частью активного проекта. Утилита замены блока AutoCAD Electrical позволяет производить быструю замену отдельного образа компонента, либо всех вхождений образа компонента во всем проекте. При этом замена может производиться как в пределах конкретной библиотеки символов, так и между различными библиотеками, например, замена устройств по стандарту JIC на эквивалентные устройства по стандарту IEC. Переобозначение компонентов За одну команду можно изменить формат позиционных обозначений во всем проекте, удовлетворяя требованиям, которые высказывает заказчик. Фиксирование номеров проводов и позиционных обозначений Отдельным проводам и электрическим компонентам AutoCAD Electrical можно присваивать фиксированные номера и позиционные обозначения. Это часто бывает необходимо делать на завершающих стадиях без ущерба для проделанной работы. Переключение состояний устройств Состояния переключающих устройств (нормально разомкнутое/замкнутое) изменяются одним щелчком мыши. Навигация по устройствам AutoCAD Electrical позволяет легко просматривать взаимосвязи между компонентами на схемах и соответствующими устройствами на чертежах компоновки, а также между устройствами, зависящими друг от друга, дополнительными контактами, номерами позиций. Перемещение между связанными компонентами производится с помощью команды "Переход по ссылке". Экспорт бирок для проводов Резко сокращено время, которое требуется для создания набора бирок, строго соответствующего проводам в проекте. Контроль и предотвращение ошибокВ AutoCAD Electrical есть средства для проверки правильности создаваемых схем. Они выявляют ошибки, допущенные при ручном вводе проектных данных, тем самым избавляя конструкторов от связанных с этими ошибками задержек производства. Автоматическая нумерация проводов и задание позиционных обозначений AutoCAD Electrical автоматически нумерует все провода и проставляет позиционные обозначения компонентов в соответствии с установленными правилами. Обеспечивается уникальность имен и возможность перенумерации объектов при изменении проектных требований. Проверка на ошибки в режиме реального времени Избежать дорогостоящих ошибок при производстве поможет их своевременное выявление на ранних стадиях проектирования. AutoCAD Electrical постоянно проверяет, не противоречат ли вносимые изменения проекту в целом: например, не дублируются ли номера проводов или позиционные обозначения. Связь катушки реле и ее контактов в реальном времени Существенно сокращается риск возникновения дорогостоящих ошибок, связанных с назначением катушке реле слишком большого числа контактов. AutoCAD Electrical устанавливает между катушкой и контактами связи типа "родитель-потомок". Программа автоматически отслеживает количество контактов катушки реле. Когда допустимый предел превышается, программа выдает предупреждение. Отчеты об ошибках в электрических схемах AutoCAD Electrical позволяет создавать контрольные отчеты, с помощью которых ошибки можно обнаружить прежде, чем они проявят себя в производстве (например, пропущенные или некорректные номера проводов). Средства проектирования схемРабота с чертежами электрических систем Встроенные специализированные возможности AutoCAD Electrical, такие как обрезка проводов, копирование и удаление компонентов или всей цепи, перемещение и выравнивание компонентов, ускоряют создание чертежей при проектировании электрических систем управления. Создание и редактирование многозвенных цепей Гибкий инструмент размещения многозвенных цепей в чертежах позволяет свести к минимуму число вспомогательных команд. При вставке многозвенных цепей в горизонтальном и вертикальном направлениях можно легко управлять их характеристиками, включая интервалы между звеньями, число звеньев, высоту цепи, начальные и конечные базовые номера. Все эти параметры доступны для изменения при редактировании уже существующих цепей. Нумерация многозвенных цепей и линий ссылок Размещение номеров проводов производится автоматически и осуществляется в соответствии с заданными настройками. Визуализация последовательности соединения проводов Графическое обозначение нумерации проводов на схеме позволяет передавать в производство более точную документацию, помогая избежать дорогостоящих ошибок. При изменении нумерации проводов соответствующим образом обновляются отчеты Вставка новых звеньев в многозвенную цепь В любом месте внутри существующих цепей можно легко размещать новые звенья с точками подключения проводов. Проектирование трехфазных цепей Встроенные библиотеки обозначений, в которых имеются трехфазные переключатели, контакторы и т.д., позволяют быстро создавать цепи с трехфазными электродвигателями. Расстояния между символами при их вставке в трехфазные звенья регулируются автоматически. Генератор соединителей Соединитель можно быстро создать, задав минимальную информацию о нем - например, число контактов и его ориентацию. Скрещивание проводов В AutoCAD Electrical автоматически определяются провода, пересекающиеся без соединения. Отображение места скрещивания: с зазором, петлей или обычным наложением - настраивается для конкретного чертежа или проекта в целом. Маркеры источника и приемника Маркеры источника и приемника упрощают постраничное отслеживание проводов в проекте. Они служат для виртуального соединения проводов, которые размещены на разных чертежах. Отслеживание кабелей и проводов в принципиальных схемах Есть возможность объединения отдельных проводов в кабели. Как и в процессе вставки компонентов, при назначении кабелям типов в соответствии с каталогами изготовителей AutoCAD Electrical автоматически отслеживает и заносит их в перечень кабелей. Средства компоновки панелейВ AutoCAD Electrical пользователи могут легко и быстро создавать точные интеллектуальные чертежи компоновки электрических панелей. Создание чертежей компоновки панелей из схем Специальные средства AutoCAD Electrical обеспечивают проверку целостности проекта и создают электронные логические связи между принципиальной электрической схемой и чертежами панелей. Программа извлекает из схемы перечень компонентов, проектировщик выбирает устройство из списка и перетаскивает в нужное место. В заданной точке отображается графический образ конструкции размещенного компонента. При изменении значимой информации на одном чертеже формируется запрос на обновление другого чертежа.

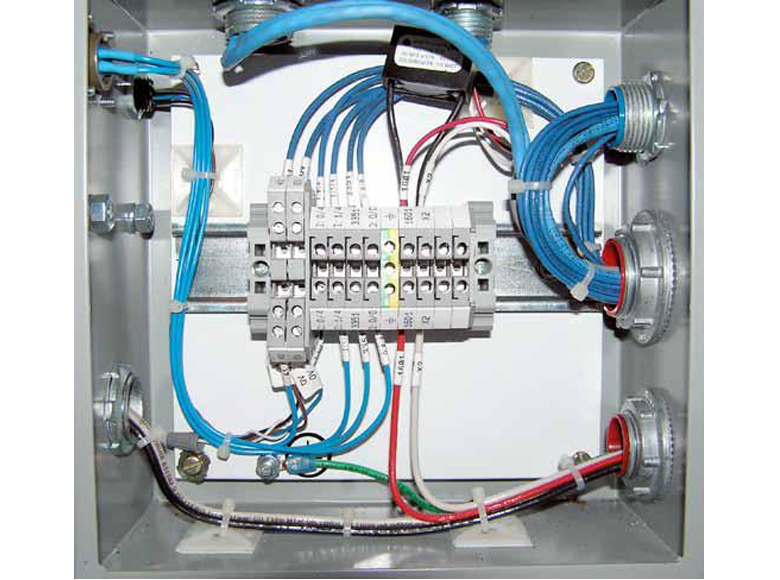

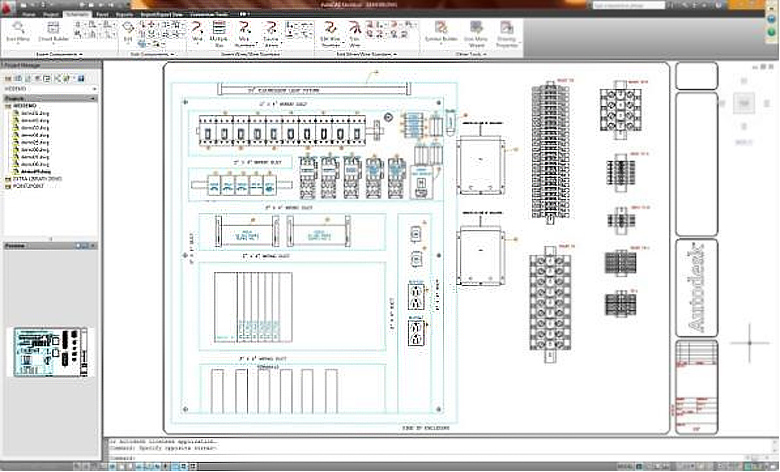

Начало проектирования - с компоновки панели Гибкость среды проектирования AutoCAD Electrical позволяет ей всегда соответствовать вашему плану разработки проекта. Например, вы можете организовать процесс проектирования, отталкиваясь от компоновки панели. Контуры мест размещения и маркеры Специальная команда позволяет устанавливать маркеры размещения для визуализации связи группы компонентов с их местами размещения на панели. Добавление номеров позиций для устройств на панелях Автоматическое добавление на чертежи номеров позиций, формируемых в соответствии со спецификациями, существенно экономит время. Если компонент имеет несколько значений из каталога, можно указать направление размещения нескольких номеров позиций. Их можно размещать сверху, снизу, слева, справа и под углом от последнего сегмента. Полное управление клеммамиРедактор клеммных колодок Посредством Редактора клеммных колодок осуществляется оперативное управление клеммами во всем проекте. Можно вставить дополнительные клеммы, отредактировать имеющиеся, создавать и изменять клеммные перемычки, вставлять резервные клеммы. Графический генератор клеммных колодок Данные о проводах в соответствии со значениями, заданными в Редакторе клеммных колодок передаются в чертежи оборудования и схемы клемм. Клеммные колодки могут быть спроектированы как графически, так и с помощью табличного ввода. Непосредственное присоединение проводов к клеммам Соединение проводов от разных устройств на одной клемме, установление последовательности соединения проводов - соответствующая информация заносится в различные отчеты по клеммам и проводам. Многоуровневые клеммы Широко используемые в электрических системах управления многоуровневые клеммы могут легко смоделированы в AutoCAD Electrical. Формирование отчетов и управление даннымиАвтоматическое формирование отчетов Автоматические отчеты охватывают все типы документов: спецификации, перечни проводов, таблицу сигналов для ПЛК, таблицу подключений, перечень кабелей, а также отчеты о перекрестных ссылках. Сортировка и фильтр доступных полей позволяют отобразить в отчете необходимые данные на основе чертежа, группы чертежей, всего проекта или определенной его части. Отчет размещается на чертеже в виде таблицы. Отчет очень просто обновляется; его можно сохранить в файле. Для сохранения отчетов в AutoCAD Electrical поддерживаются форматы ASCII, Microsoft Excel, Microsoft Access, CSV и XML. Отчеты с возможностью навигации AutoCAD Electrical сокращает время на переход из отчета на соответствующий ему лист чертежа. Отчет с перечнем чертежей Один из важных проектных документов - перечень чертежей в проекте, также формируется в AutoCAD Electrical. Встроенные средства управления данными В AutoCAD Electrical интегрированы средства централизованного управления данными, обеспечивающие безопасное хранение и учет проектной информации. Autodesk Vault Professional Autodesk Vault Professional - это поддержка комплексной среды проектирования, способность управлять инженерными данными на протяжении всего цикла. Autodesk Vault Professional помогает конструкторским и производственным отделам, которые часто бывают территориально разнесены, работать в более тесном контакте, обмениваясь информацией о цифровых прототипах изделий. Совместная работа и взаимодействие AutoCAD Electrical упрощает совместную работу инженеров, разрабатывающих механическую и электрическую части изделий, над формированием единого цифрового прототипа. Использование возможностей Autodesk Inventor Professional для работы с кабелями и монтажными жгутами Двунаправленная связь между AutoCAD Electrical и Autodesk Inventor Professional позволяет в короткие сроки создавать точные 2D и 3D модели мехатронных модулей. Созданные с помощью AutoCAD Electrical кабельные и проводные системы можно экспортировать непосредственно в среду Autodesk Inventor Professional для автоматического создания 3D жгутов. Обмен чертежами и отслеживание изменений Чертежи AutoCAD Electrical просматриваются и редактируются с помощью любой DWG-совместимой программы - например AutoCAD или AutoCAD LT. AutoCAD Electrical отслеживает все изменения, внесенные с момента последнего выпуска документации. Публикация проектов в Интернете Возможности публикации AutoCAD Electrical позволяют легко обмениваться по Интернету с коллегами, работающими в территориально удаленных подразделениях, как отдельными чертежами, так и целыми проектами.
AutoCAD WS Надстройка AutoCAD WS для AutoCAD Electrical позволяет использовать AutoCAD WS непосредственно из AutoCAD. AutoCAD WS - это новое приложение, позволяющее обмениваться файлами DWG™ через Интернет, используя любую платформу - персональный компьютер, iPhone или iPad. Средства для работы с DWF-данными Прямо из AutoCAD Electrical можно публиковать файлы в формате DWF. С помощью бесплатного приложения Autodesk Design Review заказчики, поставщики, планировщики всегда смогут проверить и уточнить предоставленные им чертежи, никоим образом не ущемляя вашей интеллектуальной собственности. Цикл утверждения DWF-пометок ускоряет доводку чертежей до стадии завершения и сводит к минимуму возможность потери информации. Поддержка многопользовательского режима Продукт поддерживает многопользовательский режим в рабочей группе, благодаря чему обеспечивается эффективность и производительность проектирования. Средства разработки программируемых логических контроллеровБиблиотеки модулей ввода/вывода ПЛК Библиотека модулей ввода/вывода ПЛК содержит более 3 тысяч модулей от наиболее известных производителей. Редактор файлов базы данных ПЛК Обеспечивается легкое и удобное добавление новых модулей ввода/вывода ПЛК в стандартную библиотеку. Если в библиотеке не окажется нужных устройств, их можно добавить с помощью графического интерфейса. Автоматическое создание чертежей устройств ввода/вывода ПЛК на основе табличных данных Чертежи устройств ввода/вывода ПЛК создаются путем простого задания назначений этих устройств в проекте при помощи табличного редактора. Импорт и экспорт сигналов модулей ввода/вывода ПЛК Данные устройств ввода/вывода и поля описания готовых чертежей можно экспортировать в различных форматах, поддерживаемый большинством программ для работы с ПЛК. Имеется возможность двунаправленного обмена данными между программными продуктами AutoCAD Electrical и Rockwell Automation, а также Schneider Electric"s Unity. Средства переноса данныхУтилита переноса Утилита позволяет переносить проектные данные из предыдущей версии AutoCAD Electrical в новую версию, не затрагивая данные, наработанные в новой версии, и текущие настройки. Перенос данных AutoCAD Существуют средства, позволяющие быстро перенести в AutoCAD Electrical проекты, которые созданы в AutoCAD или AutoCAD LT, для дальнейшей доработки. Перенос данных из проектов promis•e Утилиты переноса проектных данных из формата promis•e экономят многие часы при импорте проектов в AutoCAD Electrical. Утилита объединения библиотек компонентов С помощью этой мощной утилиты можно легко объединять имеющиеся базы данных компонентов с базами данных и библиотеками, которые поставляются с каждой новой версией продукта. Утилита объединения библиотек компонентов С помощью этой мощной утилиты можно легко объединять имеющиеся базы данных компонентов с базами данных и библиотеками, которые поставляются с каждой новой версией продукта. Дополнительные параметры экспорта и импорта чертежей При экспорте свойств чертежа изменяются значения в выходном файле, а при импорте значения возвращаются в чертеж или файл проекта. Можно экспортировать наименование раздела, подраздела, номер листа, места установки, описания чертежа и др. параметры. Требования к системеТребования к системе для работы с AutoCAD Electrical не ниже аналогичных требований к базовому AutoCAD. Ссылки по теме
|
|
