Мы решили обратить внимание на способы понижения шума, исходящего от обычного компьютера. Большинство пользователей может самостоятельно выполнить все модификации, описанные в этой статье.

Мы все часто встречаем обзоры огромных кулеров, которые обещают сделать процессор компьютера как можно более холодным. Некоторые из них обладают пониженным уровнем шума. Это очень хорошо, так как шум от современного компьютера иногда можно сравнить с шумом пылесоса, а если его слышишь постоянно, это может просто свести с ума. Помочь понизить уровень шума могут большие вентиляторы с небольшой скоростью вращения. Но есть и другие компоненты настольного компьютера, которые вносят не малую лепту в шумовой фон. Один из них - видеокарта с собственным кулером, оптический привод с его вибрацией, передающейся корпусу, кулер чипсета, который иногда может быть самым шумным и многое другое. Естественно, значение имеют и вентиляторы корпуса. Не удивительно, что самым шумным часто оказывается вентилятор блока питания.

Многие энтузиасты уже задавались вопросом создания самого тихого компьютера, но это далеко от проблем рядовых пользователей, поэтому мы решили обратить внимание на способы понижения шума при сборке более или менее обычного компьютера. Экспериментировать будем с типичным высокопроизводительным ПК в корпусе хорошего качества. Попробуем оценить, смогут ли какие-то модификации, доступные большинству пользователей, помочь с уменьшением шума. Идея не в том, чтобы заменить все элементы систем охлаждения новыми бесшумными, а в том, чтобы добиться результатов, используя поглощающие звук материалы, резиновые прокладки и более тихий блок питания.

Система до модификаций

Рассматривая корпус Antec Nine Hundred, мы пришли к выводу, что он достаточно хорош для высокопроизводительного компьютера. Единственным существенным недостатком можно считать высокий уровень шума, но это как раз то, что нам сейчас нужно. Этот корпус обеспечивает достаточный воздушный поток благодаря двум передним вентиляторам диаметром 120 мм. Есть еще один задний вентилятор такого же диаметра и верхний диаметром 200 мм. Каждый вентилятор имеет три скорости вращения. На самой низкой скорости все они работают довольно тихо, все еще обеспечивая хороший продув корпуса.

Теперь соберем высокопроизводительную, но не разогнанную и не самую-самую лучшую по производительности систему, и увидим, что получится с уровнем шума:

• Блок питания: Ultra X Connect 2 550W
• Процессор: Intel Core 2 Extreme X6800 @2.93GHz
• Системная плата и чипсет: Intel D975 XBX (Intel 975X)
• Память: 2 x 1GB DDR2 800 (5-5-5-12)
• Видеокарта: PNY GeForce 8800 GTX
• Винчестер: Seagate 7200.8 160GB SATA
• Оптический привод: Sony DVD-RW Drive
• Звук: Sound Blaster Audigy 2
• Операционная система: Windows XP Professional SP2

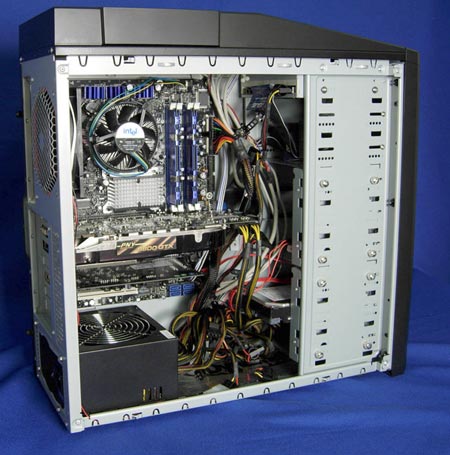

Это хорошая конфигурация. Мы намеренно решили не иметь дела с киловаттными блоками питания или RAID-массивами. Подобный компьютер можно легко собрать, не тратя на него несколько тысяч долларов. Когда все это соберется вместе, оно будет издавать довольно много шума, особенно при большой нагрузке. Блок питания Ultra X Connect 2 - это типичный блок питания высокого класса. Он использует 120 мм вентилятор с контролем скорости вращения, имеет модульные разъемы и отличается уровнем шума немного ниже, чем у обычных блоков питания с вентиляторами такого же диаметра вентиляторов 120 мм.

В начальной конфигурации мы использовали стандартный кулер Интел, на подобие того, что вы получите, купив коробочную версию процессора Core 2 Duo. Вентиляторы на корпусе тоже не заменялись, просто была установлена самая низкая из трех доступных скорость. Так как мы не экспериментировали с разгоном, такой скорости вращения вентиляторов для охлаждения системы оказалось вполне достаточно.

Для определения уровня шума при нагрузке, мы запустили в фоновом режиме Prime95 во время постоянной работы 3DMark06 при разрешении 1600х1200 с включенными режимами 4xAA и 8хAF.

Все это обеспечило достаточную загрузку процессора и видеокарты, чтобы "довести их до точки кипения". После как минимум получаса работы в этом режиме, мы измерили уровень звукового давления в децибелах вокруг корпуса. Естественно, был измерен и уровень шума, издаваемого компьютером в режиме простоя. Датчик находился на расстоянии около 10 см от корпуса напротив центра каждой его стороны: спереди, сзади, сверху и сбоку. Вот полученные результаты:

Расположение датчика	Режим ожидания, дБ	Максимальная нагрузка, дБ
Спереди	52.5	57.0
Сверху	50.0	56.0
Сзади	54.0	64.0
Слева	49.5	55.0
Справа	52.5	58.0

Имейте в виду, что измерения проводились, когда в нашем офисе был минимально возможный уровень шума (никто вокруг не создавал никаких шумов, все остальные устройства в комнате выключены). Окружающий шум был на уровне 40 дБ - типично для тихого офиса и почти так же, как в тихой комнате дома.

Это не большие цифры. Мы слышали значительно более шумные высокопроизводительные игровые системы, чем эта. В основном они были разогнаны или собраны в корпусах, имевших проблемы с вибрацией. Основной шум идет от задней части корпуса, где лучше слышна работа блока питания и кулера видеокарты.

Этап первый: блок питания и боковые стенки корпуса

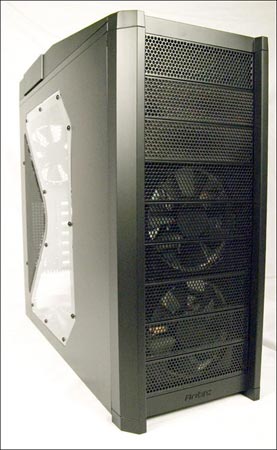

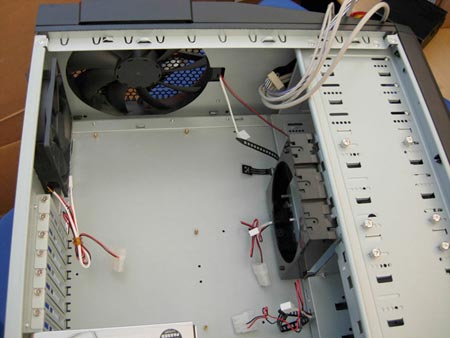

Вот так выглядел корпус нашего компьютера до всех модификаций и до его сборки:

Первое, что нужно сделать - избавиться от блока питания. Ultra X Connect 2 хорош, но 8-контактный кабель питания материнской платы сильно натягивается из-за дизайна корпуса. Кроме того, это совсем не тихий блок питания. Отметьте, что мы убрали дополнительные крепления для вентилятора на задней части отсеков для накопителей. Мы хотим, чтобы к ним был хороший доступ, а дополнительных вентиляторов сюда мы устанавливать не собираемся.

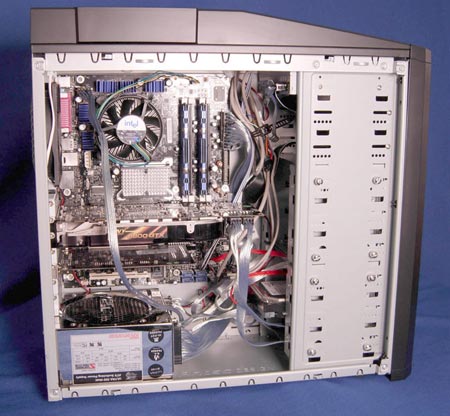

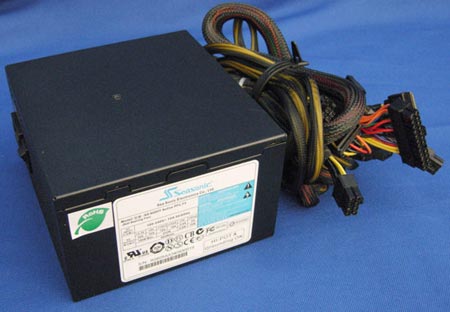

Итак, попробуем заменить блок питания на более тихий. Мы, конечно, не ожидаем, что, пытаясь сделать свой компьютер более тихим, вы броситесь менять блок питания, но, собирая новый компьютер, стоит задуматься именно об этом. Наш новый блок питания Seasonic S-12 600 можно по праву назвать одним из самых тихих в высоком классе. На фотографии видно, что скобы, защищающие разъемы расширения имеют отверстия для вентиляции. Мы сразу заменили их на цельные, чтобы посторонние воздушные потоки не создавали дополнительных звуков. Это небольшое изменение, но сейчас каждое незначительное улучшение позволит нам немного уменьшить уровень шума.

На первом этапе мы сделаем еще одну небольшую модификацию. Вы могли заметить, что половина левой части корпуса Antec Nine Hundred - это прозрачный пластик, в котором вырезано большое отверстие для установки 120 мм вентилятора. Мы попробуем уменьшить шум за счет замены этой левой панели на цельную, такую же, как правая. При желании можно обратиться к производителям корпуса или в сервис-центр и заказать такую панель у них примерно за 20 долларов. Это поможет поглощать звук, идущий изнутри корпуса, и обеспечит для нас хорошую ровную поверхность для установки звукопоглощающего материала.

Прежде, чем перейти к следующим модификациям, давайте посмотрим, как отразилась замена блока питания и боковой панели на уровне издаваемого шума.

Уровень шума в децибелах до и после установки блока питания Seasonic S-12 600 (в режиме ожидания) и после замены боковой панели:

В режиме ожидания

Положение датчика	До, дБ	После, дБ
Спереди	52.5	50.0
Сверху	50.0	47.0
Сзади	54.0	48.5
Слева	49.5	46.0
Справа	52.5	48.0

При максимальной нагрузке

Положение датчика	До, дБ	После, дБ
Спереди	57.0	51.5
Сверху	56.0	50.0
Сзади	64.0	50.0
Слева	55.0	47.0
Справа	58.0	49.0

Как только я нажал кнопку включения питания после всех этих модификаций, стало очевидно, что компьютер начал работать на много тише. Можно уверенно заявить, что Seasonic S12 - это значительно более тихий блок питания, чем стандартный, который был установлен в нашем корпусе. После установки цельной боковой панели звук стал еще более тихим. В результатах измерений наиболее заметно понижение уровня шума за задней стенкой корпуса.

Компьютер шумит значительно меньше даже при максимальной нагрузке.

Этап второй - резиновые прокладки

Итак, замена блока питания и боковой панели корпуса сделали компьютер значительно более тихим. Что еще можно сделать для продвижения в этом направлении? На следующем этапе мы постараемся установить резиновые прокладки везде, где это может хоть немного уменьшить шум от вибраций. Такие прокладки можно приобрести в сервисных центрах и компьютерных магазинах. Стоят они, как правило, не очень дорого и должны обойтись все вместе до 15 долларов, а может и значительно дешевле.

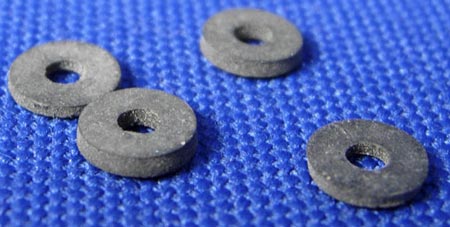

Мы используем три средства против вибраций: первое - стандартные резиновые шайбы, которые мы поместим под крепежные винты жесткого и оптического диска. Другие варианты уменьшения шума от дисков требуют более дорогостоящих модификаций, таких как специальные корпуса для дисков. Те средства, которые применим мы, можно использовать с любым корпусом. Кроме крепежных винтов винчестера и оптического привода, мы используем резиновые шайбы и на задней панели компьютера для винтов, которыми крепятся боковые панели.

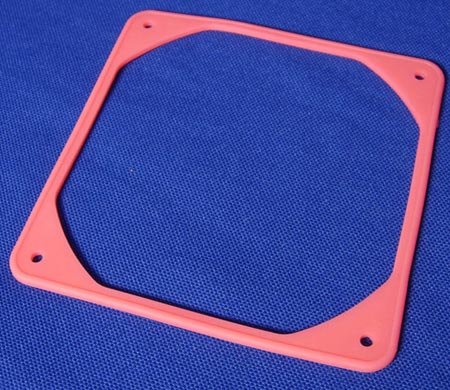

Кроме того, можно приобрести резиновые прокладки для корпусных вентиляторов. В системном блоке нашего компьютера используются 120 мм вентиляторы. Для уменьшения их вибраций прокладка помещается между поверхностью системного блока и вентилятором.

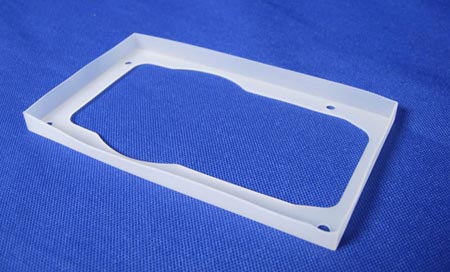

И еще одну прокладку мы наденем на заднюю стенку блока питания. После этой процедуры его довольно сложно вставить на свое место.

Чего же нам удалось добиться на втором этапе "утихомиривания" компьютера:

В режиме ожидания

Положение датчика	До, дБ	После, дБ
Спереди	50.0	50.0
Сверху	47.0	46.0
Сзади	48.5	48.5
Слева	46.0	45.0
Справа	48.0	47.0

При максимальной нагрузке

Положение датчика	До, дБ	После, дБ
Спереди	51.5	51.5
Сверху	50.0	48.5
Сзади	50.0	49.0
Слева	47.0	46.0
Справа	49.0	47.0

Нам удалось уменьшить уровень шума максимум на один децибел. Это не много и изменения, в отличие от первого этапа, на слух совсем не заметны.

Чтобы получить красноречивый ответ на вопрос, стоило ли прибегать к резиновым прокладкам на втором этапе наших модификаций, мы провели еще один тест. Содержимое DVD-диска копировалось на винчестер компьютера. Компьютер до установки резиновых прокладок издавал шум 62,5 дБ (измерено на расстоянии около 10 см перед передней частью корпуса). Основным источником шума в этом тесте был оптический привод. После установки резиновых прокладок уровень шума понизился на один децибел - до 61,5 дБ, что вполне соответствует результатам, приведенным в таблицах выше. Естественно, пользователь не заметит таких отличий.

Этап третий - поглощающие звук материалы

Остался еще один шанс понизить уровень шума, разместив на стенках корпуса звукопоглощающий материал. В магазинах и на сайтах для компьютерных энтузиастов можно найти несколько видов таких материалов разных производителей, от Sprite до Dynamat. Мы используем Dynamat Xtreme, лучший материал, предлагаемый компанией. Он стоит около 25 долларов за набор. Dynamat начинала как производитель материалов для автомобильных акустических систем, призванных предотвращать вибрации, например, в корпусах колонок. Материал стал очень популярным у энтузиастов компьютерщиков и компания начала выпускать специальные наборы для компьютеров.

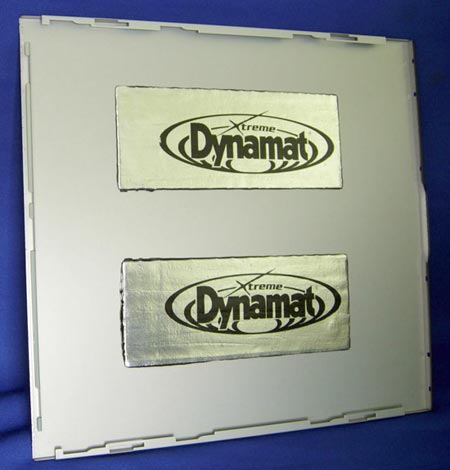

Установка материалов очень проста, его просто нужно наклеить на поверхности системного блока. В комплект входит шесть таких наклеек. Производители предлагают наклеивать по две наклейки на боковые стороны корпуса, одну на нижнюю и одну на верхнюю. Нет необходимости заклеивать звукопоглощающим материалом каждый квадратный сантиметр поверхности. Мы разместили наклейки точно так, как рекомендуется, за исключением наклейки для верхней части корпуса, так как этот системный блок с его элементами управления USB-портами и 200 мм вентилятором просто не имел вверху достаточно большого ровного участка.

На этом заключительный третий этап наших преобразований закончен. Посмотрим, на сколько тише стал компьютер со звукопоглощающим материалом по сравнению с результатами второго этапа:

В режиме ожидания

Положение датчика	До, дБ	После, дБ
Спереди	50.0	50.0
Сверху	46.0	46.0
Сзади	48.5	48.5
Слева	45.0	45.5
Справа	47.0	45.5

При максимальной нагрузке

Положение датчика	До, дБ	После, дБ
Спереди	51.5	50.0
Сверху	48.5	48.0
Сзади	49.0	49.0
Слева	46.0	45.0
Справа	47.0	46.5

В режиме ожидания Dynamat не приводит к понижению шума, доносящегося от передней верхней и задней панелей системного блока. Немного меньше шума доносится от левой панели. При полной нагрузке мы видим почти такую же картину. Уровень шума немного уменьшился, но не так значительно, чтобы это было очень заметно пользователю.

И последнее, что мы хотели попробовать. Поместим пластинку Dynamat на оптический привод, может это поможет уменьшить исходящий от него шум. Мы наклеили по одной пластинке на верхнюю и нижнюю поверхности DVD-RW привода, но это не привело к уменьшению шума. До и после этих манипуляций измеритель звукового давления показывал одно и то же значение - 61 дБ. Похоже, что единственным советом по уменьшению уровня шума от оптического привода может быть покупка более тихого привода.

Заключение и стоимость "тихого компьютера"

Все, произведенные нами модификации, относительно просты. Если вы можете собрать собственный компьютер, то вам под силу и все описанные выше действия. Кроме того, они не очень дороги. При покупке в интернет-магазине, набор Dynamat Xtreme стоит около 25 долларов, а все резиновые прокладки - до 15 долларов. Цельная боковая панель для нашего системного блока обошлась в 20 долларов. Таким образом, попутные расходы, связанные с понижением шума, уложились в 60 долларов. Самым дорогим стал новый блок питания - 150 долларов. Но хорошие 600-ваттные блоки питания не дешевы. Действительно тихий блок питания может обойтись и на 10-30 долларов дороже. При сборке нового компьютера высокой производительности такие модификации добавят около 100 долларов к его стоимости.

Пришло время оценить эффективность всех наших усилий. В таблицах приведены уровни шума в децибелах до и после произведенных модификаций.

В режиме ожидания

Положение датчика	До, дБ	После, дБ
Спереди	52.5	50.0
Сверху	50.0	46.0
Сзади	54.0	48.5
Слева	49.5	45.5
Справа	52.5	45.5

При максимальной нагрузке

Положение датчика	До, дБ	После, дБ
Спереди	57.0	50.0
Сверху	56.0	48.0
Сзади	64.0	49.0
Слева	55.0	45.0
Справа	58.0	46.5

В общем, компьютер удалось сделать значительно более тихим. Имейте в виду, что шкала дБ логарифмическая, так что, уменьшение уровня шума на 4 дБ может быть даже очень заметным. Даже в режиме ожидания система потеряла несколько децибел. Среднее понижение уровня шума в режиме ожидания 4,8 дБ.

При полной нагрузке результаты значительно лучше. Здесь среднее понижение уровня шума составило 9,6 дБ. С задней стороны корпуса шум понизился от ужасных 64 дБ до терпимых 50 дБ. По звукам это стал абсолютно другой компьютер. Слабой стороной остался только верхняя часть корпуса, где мы просто не смогли ничего изменить. 50 дБ над этой частью корпуса издаются 200 мм верхним вентилятором и 120 мм задним. С этим можно бороться только одним способом - выключив верхний вентилятор, но только если в ваши планы не входит сборка суперпроизводительного компьютера. Так нам удалось понизить уровень шума над верхней частью корпуса до 46 дБ.

Самым большим улучшением стала замена блока питания. Остальные модификации - такие как установка поглощающих звук материалов и резиновых прокладок позволили только немного уменьшить громкость звука, уменьшив вибрации элементов корпуса. Так что, основные и необходимые расходы при уменьшении громкости компьютера связаны именно с заменой блока питания. И это вполне оправданные расходы, если учесть, что при отказе от них придется сотни часов выслушивать назойливый голос вашего компьютера.
