Первые шаги с CA ERwin Process Modeler. Часть 16

Александр Ампилогов, технический специалист компании "Интерфейс"

Читать часть 15

Слияние и расщепление модели в CA ERwin Process Modeler.

Эта функция позволяет обеспечить коллективную работу над проектом или если нет необходимости вести работу со всей моделью целиком, то можно вычленить отдельную диаграмму и продолжить работу только с ней, а потом при необходимости слить ее с основной моделью.

Посмотрим, как это можно реализовать.

Вернемся к созданной нами модели. Предположим, нам нужно отщепить диаграмму "ПРИГОТОВИТЬ ЗАВТРАК", которая была выполнена в нотации IDEF3. Для этого необходимо сделать следующее:

- Перейти на родительскую диаграмму.

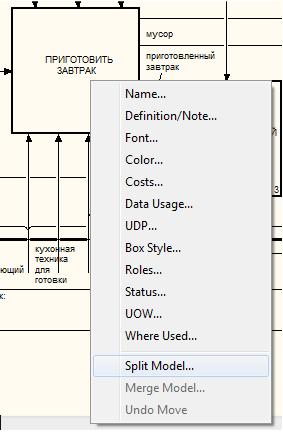

- Кликнуть правой клавишей мыши на блоке "ПРИГОТОВИТЬ ЗАВТРАК" и выбрать из контекстного меню "Split Model…":

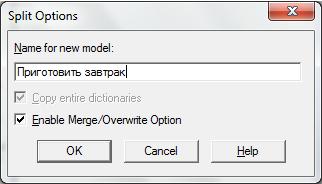

- В появившемся диалоговом окне ввести имя новой модели и нажать ОК:



Флажок "Copy entire dictionaries" означает, что будут скопированы все словари из модели-источника в модель-приемник.

Флажок "Enable Marge/Overwrite Option" позволяет при слиянии переписать данные из диаграммы-источника в диаграмму-приемник.

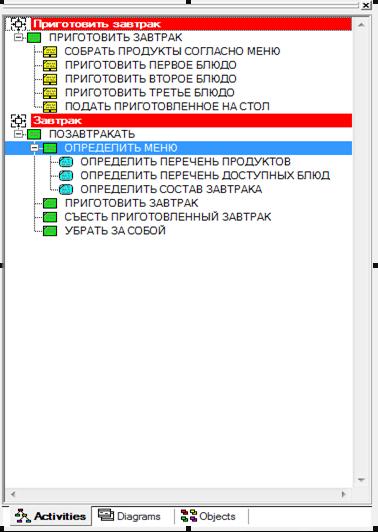

- Все, теперь, как можно заметить в навигаторе по модели, мы имеем две модели:

- Также обратите внимание на то, что появилась так называемая стрелка вызова:

 Чтобы произвести слияние моделей, необходимо:

- Открыть обе модели (приемник и источник) в CA ERwin Process Modeler.

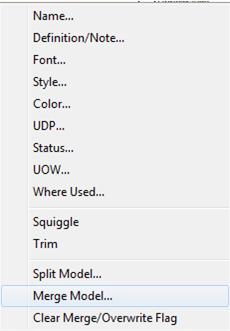

- Кликнуть правой клавишей мыши на стрелке вызова и выбрать "Merge Model…":

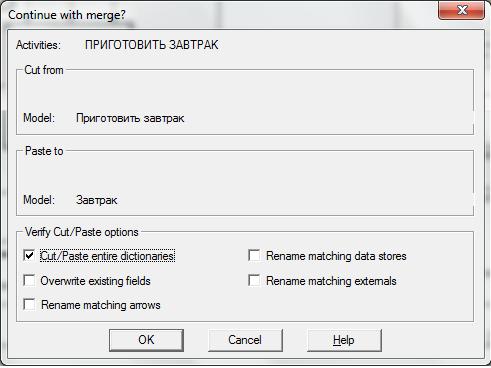

- В открывшемся диалоговом окне определяются параметры слияния:

Cut/Paste entire dictionaries - установка этого флажка обеспечит слияние всех имен, содержащихся в словарях модели-источника.

Overwrite existing fields - свойств объектов будут переписаны в соответствии с данными диаграммы источника.

Rename matching arrows - выбор этого флажка позволит добавить знак "~" для дублирующихся имен объектов.

Rename matching data stores - выбор этого флажка позволит добавить знак "~" для дублирующихся имен данных (только для DFD).

Rename matching externals - выбор этого флажка позволит добавить знак "~" для дублирующихся имен ссылок.

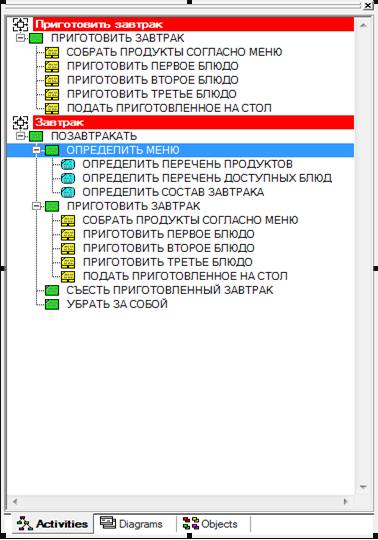

- При нажатии на кнопку ОК произойдет сливание моделей в CA ERwin Process Modeler, причем модель-источник останется:



Читать часть 17
