Первые шаги с CA ERwin Process Modeler. Часть 15

Александр Ампилогов, технический специалист компании "Интерфейс"

Читать часть 14

Словари

О них уже не раз говорилось, давайте посмотрим, что же это такое.

В словари собирается вся информация, которая вводится при построении модели.

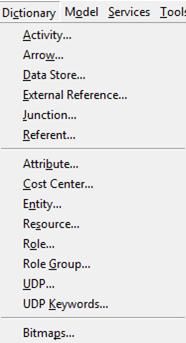

В меню CA ERwin Process Modeler выберите Dictionary. Появится список всех имеющихся словарей:

Activity - Функции (работы)

Arrow - Стрелки

Data Store - Хранилища данных

External Reference - Внешние ссылки

Junction - Перекрестки (логические блоки)

Referent - Ссылки

Attribute - Атрибуты

Cost Center - Статьи затрат

Entity - Сущности

Resource - Ресурсы

Role - Роли

Role Group - группы голей

UDP - СОП (свойства определенные пользователем)

UDP Keywords - Ключевые слова СОП

Bitmaps - Изображения

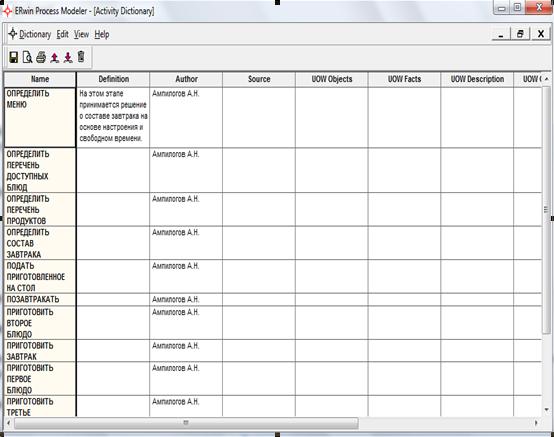

Все словари в CA ERwin Process Modeler устроены аналогичным образом, поэтому рассмотрим для примера один из них:

Мы видим обычную таблицу, где основным полем является имя функции, а далее приведен перечень параметров для этой функции. По правилам функционального моделирования все поля должны быть заполнены. Вот и созрело задание для самостоятельной работы: заполните все ячейки поля Definition. Все помнят, что должно быть в этом поле, если нет, то я напомню - здесь вписывается более подробное описание для функций, это делается, потому что зачастую не ясно по одному названию что же происходит внутри этой функции. (Не забудьте сохранить изменения в CA ERwin Process Modeler).

Рассмотрим панель инструментов:

Кнопочка в виде дискетки - сохранить изменения.

Лупа над листочком - предпросмотр перед печатью.

Принтер - печать.

Далее две кнопочки со стрелочками - экспорт и импорт данных в/из словаря.

Корзинка - удаление. (Удалять можно только те данные, которые не используются в данный момент в модели).

Теперь посмотрим на некоторые полезные функции, которые могут понадобиться при моделировании.

Читать часть 16

Ссылки по теме


 Распечатать »
 Правила публикации »
  Обсудить материал в конференции ERwin »
Написать редактору
 Рекомендовать » Дата публикации: 17.03.2010
