Первые шаги с CA ERwin Process Modeler. Часть 17

Александр Ампилогов, технический специалист компании "Интерфейс"

Читать часть 16



Отчеты.

Теперь посмотрим, как можно сгенерировать отчеты.

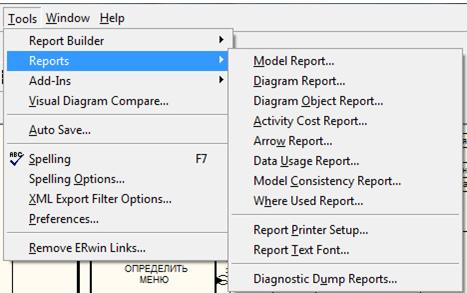

Зайдите в меню Tools - Reports:

Здесь перечислены все стандартные виды отчетов:

  • Model Report - Отчет по модели
  • Diagram Report - Отчет по диаграмме
  • Diagram Object Report - Отчет по объектам диаграммы
  • Activity Cost Report - Отчет о результатах стоимостного анализа
  • Arrow Report - Отчет по стрелкам
  • Data Usage Report - Отчет по ассоциации с данными
  • Model Consistency Report - Отчет по синтаксическим ошибкам
  • Where Used Report - Отчет по месту использования

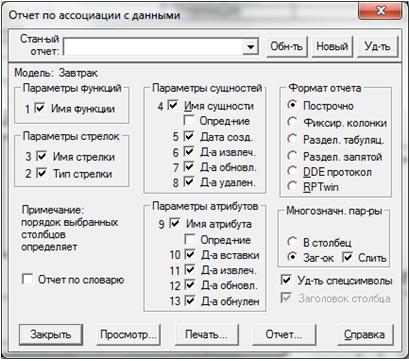

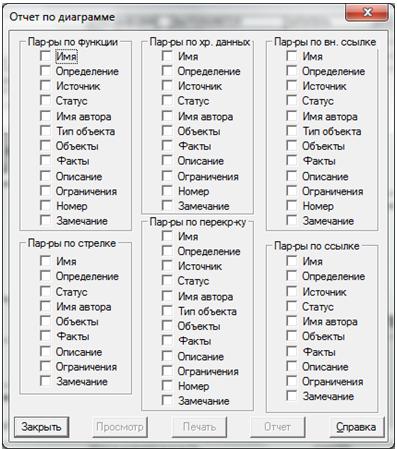

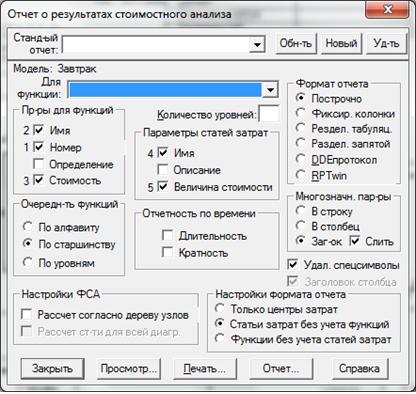

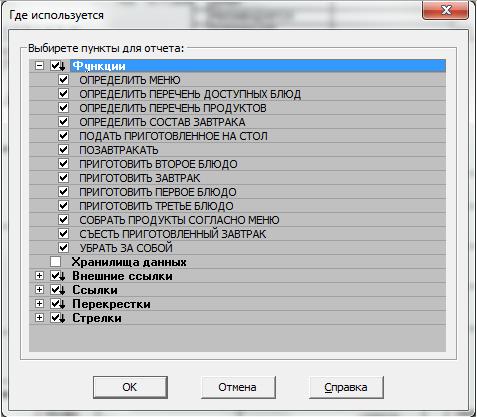

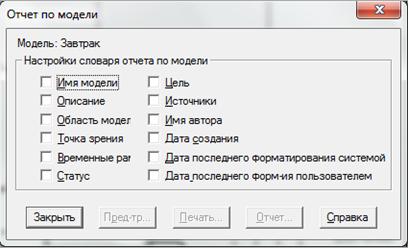

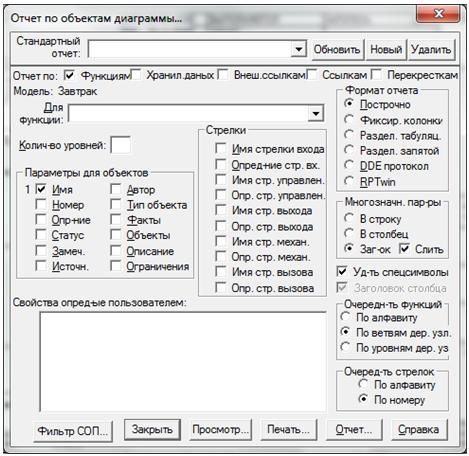

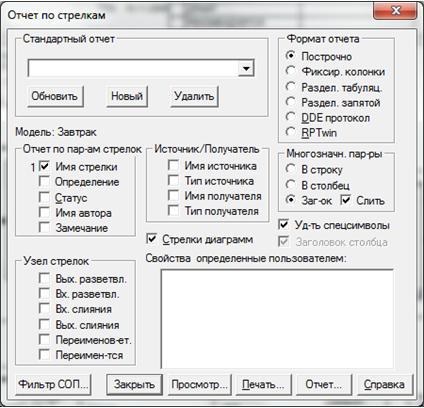

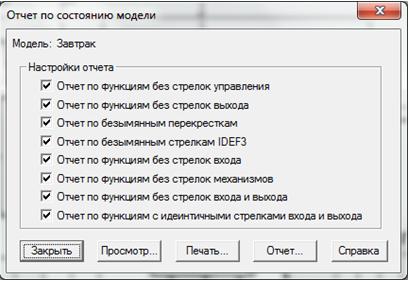

Расписывать каждый из отчетов я не буду, да это и не нужно. Чтобы разобраться что к чему вам нужно просто поэкспериментировать. А ниже я приведу картинки с переводом для всех окон создания отчетов:

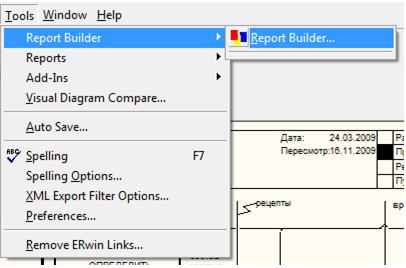

Еще нужно сказать, что в CA REwin Process Modeler есть встроенный построитель произвольных отчетов Report Builder:

Давайте на нем остановимся поподробнее.

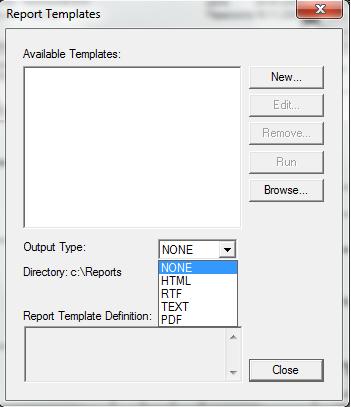

Вначале открывается окно шаблонов, у нас их пока еще нет:

В поле Available Templates выводятся доступные шаблоны для отчетов.

В выпадающем списке Output Type выбирается в каком виде будет сохранен отчет по шаблону.

Directory - куда будет сохранен отчет.

Report Template Definition - описание шаблона.

Группа кнопок:

New - новый шаблон;

Edit - редактировать существующий шаблон;

Remove - удалить шаблон;

Run - выполнить отчет по шаблону;

Browse - выбрать папку для сохранения шаблонов отчетов.

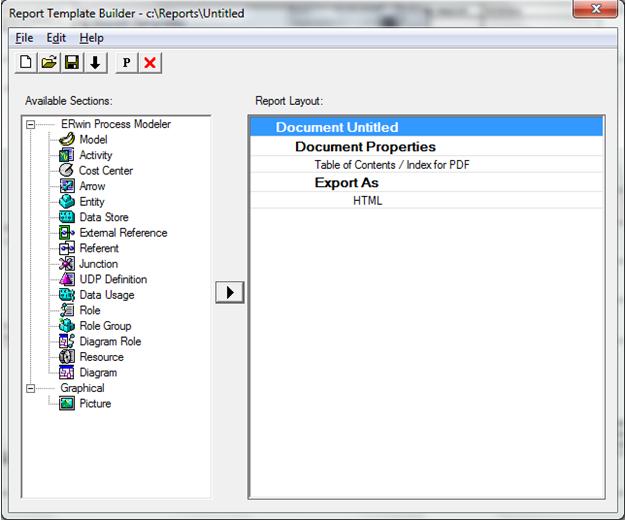

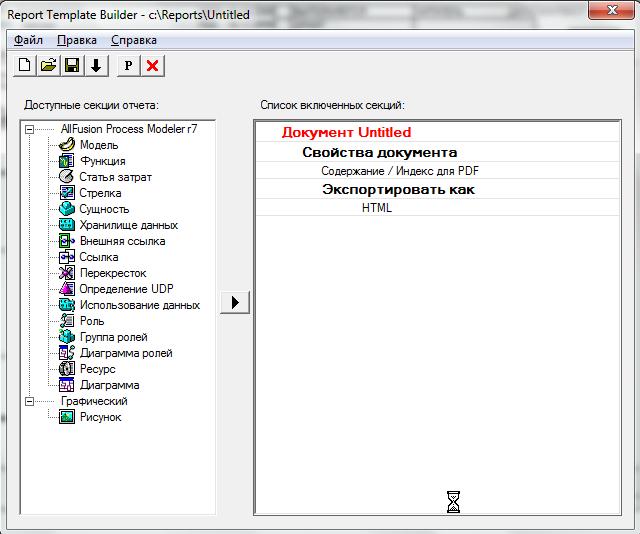

Создадим новый шаблон, нажав кнопку New. Откроется окно создания шаблона (так же, чтобы не расписывать все пункты, привожу вам скриншот с переводом):



Поэкспериментируйте с этим окошком, добавляя двойным кликом левой клавиши мыши необходимые в отчете элементы из левого списка.

Двойной клик левой клавиши мыши в правой области на том или ином элементе открывает его меню, где вы можете произвести детальную настройку тех данных или параметров, которые хотите получить в отчете.

Кнопка с черной стрелочкой, указывающей вниз на панели инструментов, генерирует отчет.

Теперь посмотрим на дополнительные виды диаграмм:

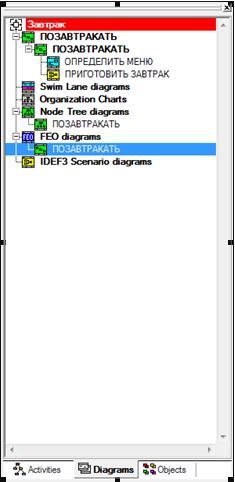

Перейдите на вкладку Diagrams навигартора по модели. Здесь вы увидите в верхней части все диаграммы созданной нами модели, и несколько дополнительных видов диаграмм:

- Swim Lane diagrams - диаграмма зон ответственности

- Organization Charts - Организационные схемы

- Node Tree diagrams - Диаграмма дерева узлов

- FEO diagrams (For Exposition Only) - Диаграммы для демонстрации

- IDEF3 Scenario diagrams - Диаграммы сценария IDEF3

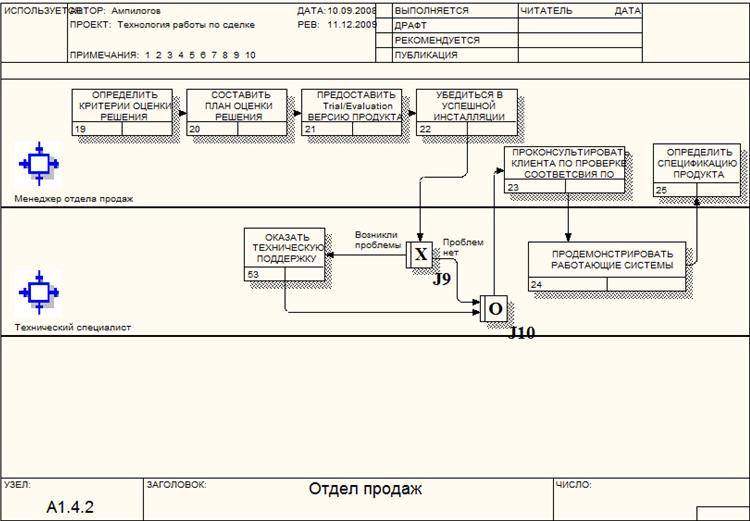

Swim Lane diagrams - если простыми словами, то эта диаграмма показывает, кто за что отвечает. Строится на основе IDEF3-диаграммы и ролей, закрепленных за этими диаграммами.

Чтобы было понятно, посмотрите на следующее изображение:

Окончание
