Анализ поверхности на соответствие проекту, с помощью AutoCAD Civil 3D, при подготовке площадей под укладку асфальтобетонного покрытия.

Источник: dwg.ru

В данной статье я хочу рассказать о применении стиля поверхности "Диапазон высот" для анализа качества выполняемых работ. Внедрение этого метода позволило в разы увеличить производительность звеньев готовящих площади под укладку А/Б покрытия, а также добиться высочайшего качества работ.

Статья №3.

Анализ поверхности на соответствие проекту при помощи AutoCADCivil 3D, при подготовке площадей под укладку асфальтобетонного покрытия.

В данной статье я хочу рассказать о применении стиля поверхности "Диапазон высот" для анализа качества выполняемых работ. Применение нижеописанных методов позволило нашей организации в разы увеличить производительность звеньев готовящих площади под укладку А/Б покрытия, а также добиться высочайшего качества работ.

Эта статья, предназначена для "практикующих" геодезистов и инженеров сопровождающих дорожно-строительные работы, по подготовке площадей, на которых действуют жесткие ограничения по допустимым отклонениям высотных отметок, также статья будет полезна специалистам начинающим осваивать Civil 3D, т.к. в статье, довольно подробно, описаны базовые методы работы в этой программе. Статья написана на примере  AutoCAD Civil 3D 2013.

В соответствии с п. 2.1 главы 5, прил. №2 к СНиП 3.06.03-85* допустимые отклонения высотных отметок от проектных при устройстве оснований и покрытий дорожных одежд составляют ±100мм (20мм)1 в 10% измерений и ±50мм (10мм)1. При выполнении работ нашей организацией по подготовке площадей под укладку А/Б покрытия на Олимпийском парке, заказчик поставил нас в еще более жесткие рамки +2см; - 3см, (хотя на тот момент мы не использовали технику с автоматической системой задания вертикальных отметок) и при этом требовалась очень высокая скорость работ. На первых этапах результаты съемок сдаваемых участков обрабатывали в модуле "картограмма", задавая различную длину стороны квадрата и положение базовой точки. Иногда, таким образом, удавалось добиться приемлемых результатов, но начинался следующий этап проверки нашим генподрядчиком и заказчиком.  Разумеется, контролирующие геодезисты выполняли съемку с другим шагом и подходили к этому более пристрастно. Также при обработке возникали споры по длине стороны квадрата и положению базовой точки при расчете картограммы. Конечно, выявлялись новые участки с неудовлетворительным качеством и их приходилось доводить до приемлемых параметров еще 2 - 3 раза. С этим нужно было что-то делать!

Мне давно хотелось как-то на практике применить, входящий в стандартный набор, стиль поверхности "Диапазон высот", но не было подходящего случая. А в данном случае такой стиль оказался настоящей находкой т.к. с его помощью можно графически отобразить области где необходима срезка или досыпка либо область уже готовую к сдаче. На выявленные таким образом области с отклонениями очень легко давать корректирующие поправки т.к. визуально можно определить их границы и не испортить уже готовые площади. С ходу решить данную задачу оказалось не возможным т.к. поверхности, созданные по материалам съемок, не обладают нужным свойством в виде отметки указывающей разницу между фактической и проектной поверхностью. Таким свойством обладает "поверхность TIN для объема", которая создается как раз для определения разницы между проектом и фактом. Но на первых этапах контроля качества выполняемых работ можно делать выводы, о готовности площадки анализируя по высотам поверхности съемок, где можно увидеть места "прогибов" и "бугров" не прибегая к созданию поверхности сравнения.

Прежде всего стоит сказать, что качество анализа поверхности зависит от компетентности геодезической бригады выполняющей съемку площадки, т.к. от того куда мерщик поставит рейку тоже очень многое зависит. При сдаче площадок мы старались выполнять съемку с шагом 3м.

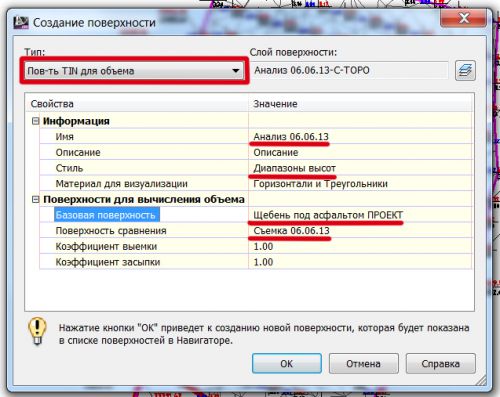

И так, для создания поверхности. сравнения (она же "поверхность TIN для объема") нам понадобится проектная поверхность и поверхность созданная по результатам геодезической съемки участка. Сразу добавлю, что эта поверхность сравнения пригодится при составлении исполнительной документации. Она послужит источником информации о разнице отметок факта и проекта.  Создается поверхность TIN для объема, как и любая другая поверхность через команду "создать поверхность", но при этом в диалоговом окне необходимо указать тип поверхности - "поверхность TIN для объема", в поле базовая поверхность указываем проектную поверхность, в поле поверхность сравнения указывается фактическая поверхность съемки (

Создание поверхости для объема
Рис. 1. Создание поверхности для объема

Теперь самое главное: задаем поверхности стиль "Диапазон высот" на вкладке Анализ задаем число диапазонов - 3, нажимаем кнопочку   - выполнение анализа ; устанавливаем лимиты диапазонов в соответствии с требованием заказчика (-∞:-3], [-3:2], [2:+∞), по желанию задаем цвета диапазонов, жмем ОК!

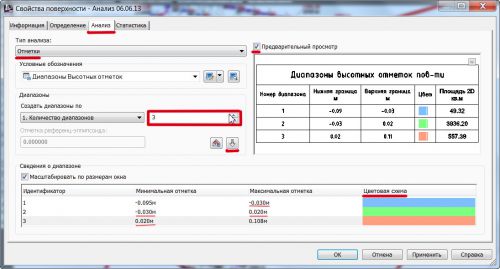

1 Окно анализа
Рис. 2. Настройка параметров анализа

Перед нами предстает картина, на которой видны участки обозначенные синим и оранжевым оттенком, требующие доработки, зеленые участки где высотные отметки находятся в заданном допуске -3;+2 см. (рис. 3)

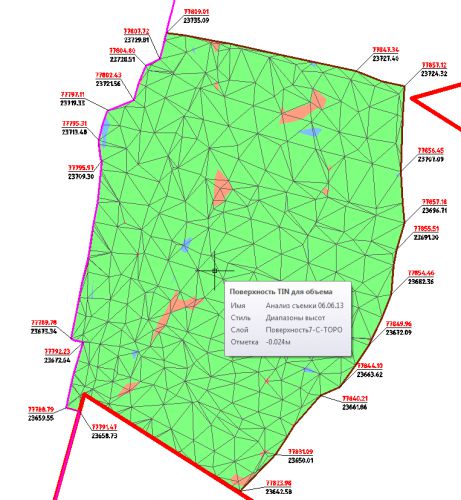

2 Анализ поверхности
Рис. 3 Анализ поверхности.

Выдать корректирующие поправки в таком случае очень просто т.к. без ошибочно можно определить границы мест требующих доработки. В пределах контура неготовых участков расставляем по проектной поверхности корректирующие точки, при этом задаем им необходимое описание для добавления их по этому признаку в группу.

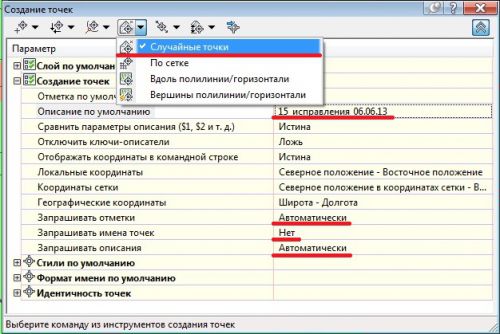

4 Создание точек корректировки_выбор метода
Рис. 5 Создание точек для корректировки.

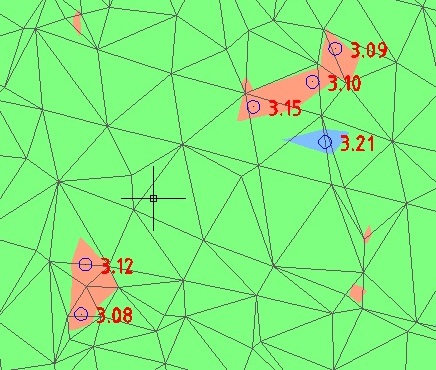

9 Граппа точек корректировки
Рис. 6 Точки на проектной поверхности подлежащие выносу в натуру.

 Тут я еще хочу добавить про специальную бесплатную примочку для быстрого создания групп точек по общему описанию "Point Group from Point", которую можно скачать с Autodesk Exchange для AutoCAD Civil 3D. С ее помощью или стандартным способом,  создаем группу из точек, подготовленных для выдачи на корректировку. Теперь эту группу можно легко экспортировать в любой удобный для чтения тахеометром формат и отправить на участок ведения работ, для выполнения поправок.

8 Создание группы точек
Рис. 7 Создание группы точек при помощи Point Group from Point.

 После выполнения корректировки получаем обратно с участка отметки откорректированной поверхности и добавляем их в поверхность съемки и смотрим результат.

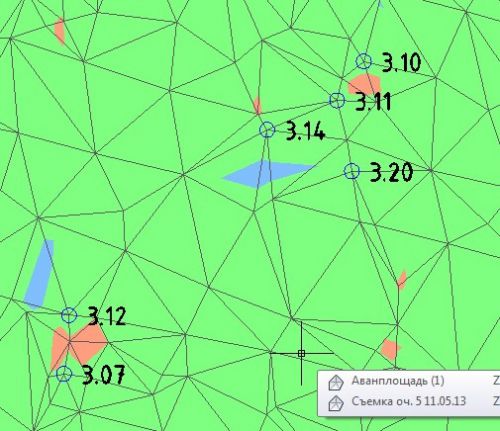

12 Исправленная поверхностть
Рис. 8 Откорректированные точки, добавленные в поверхность съемки.

А результат почти идеальный, но остались небольшие пятна, которые устраняются перестановкой ребер и удалением точек поверхности существовавших до корректировки. В этой части я бы еще добавил что нужно старятся "вытягивать" ребра вдоль ребер проектной поверхности, для этого нужно включить видимость треугольников проектной поверхности (я обычно назначаю проектным граням  красный цвет).

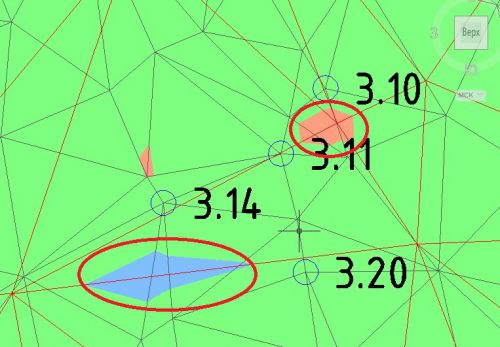

13 Исправленная поверхностть_красные треугольники
Рис. 9 Участки требующие ручной корректировки.

 После редактирования результат заметно лучше и логичнее.  Участок можно сдавать под укладку а/б покрытия не боясь, что где-то вылезет  недоделанная площадь.

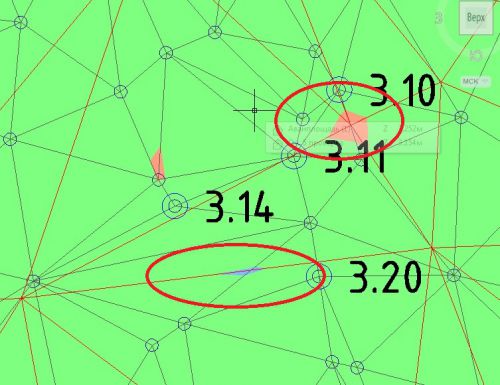

14 Исправленная поверхностть_красные треугольники_исправлено
Рис. 10 Отредактированные области.

Можно оформлять исполнительную. Как я уже говорил здесь снова пригодится поверхность сравнения, для считывания с нее информации о разности отметок факта и проекта.

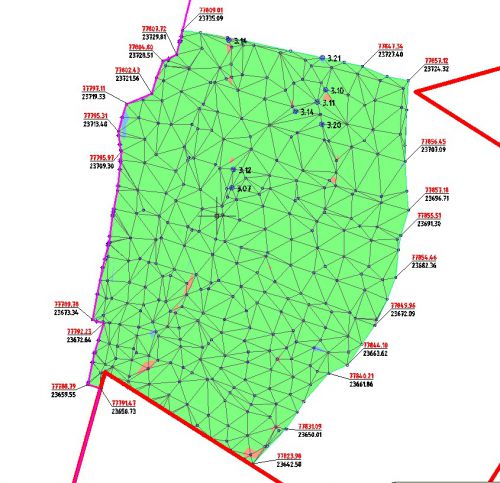

17 Исправленая поверхность
Рис. 11 Участок готовый к передаче под укладку
а/б покрытия и оформлению исполнительной



Заключение.

На выполнение каждой такой операции по анализу поверхности, с учетом исправлений, уходит не более 5 - 10 мин. (за исключением времени на устранение выявленных отклонений непосредственно на площадке). Таким образом, благодаря применению вышеописанных, нехитрых приемов удалось повысить производительность труда производственного звена минимум в 2 раза, с достижением почти идеального качества работ.



Автор: Кирьякиди Сергей Викторович.

Место работы: заместитель начальника ПТО оперативной группы в г. Сочи ОАО "Бамстроймеханизация".
