Первые шаги с CA ERwin Process Modeler. Часть 12

Александер Ампилогов

Читать часть 11

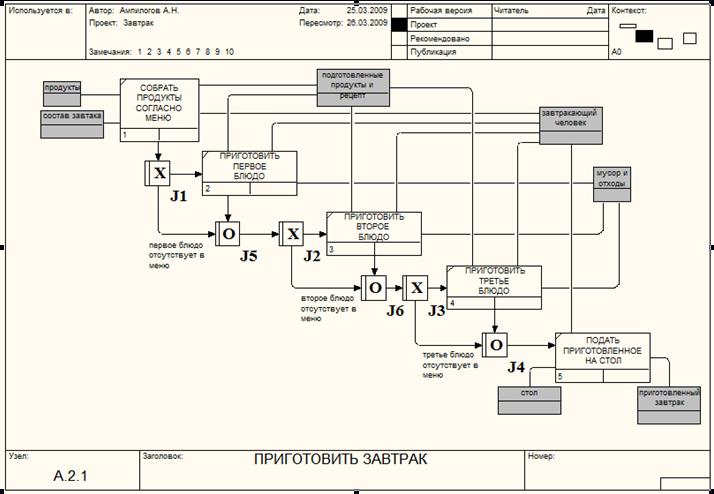

Теперь наполните данную диаграмму BPwin, как показано ниже:

Здесь два новых для нас элемента:

Логический блок -

Блок ссылки -

Назначение этих элементов было описано ранее, а сейчас посмотрим, как их добавить.

Логический блок.



Выберем соответствующий инструмент на панели:

Теперь левой клавишей мыши укажем на свободной области диаграммы BPwin место, где будет добавлен этот блок, откроется окошко для выбора логики, которую будет отображать этот блок:

Обозначение

Наименование

Смысл в случае слияния стрелок

Смысл в случае разветвления стрелок

Asynchronous AND

Асинхронное И

Все предшествующие процессы должны быть завершены

Все следующие процессы должны быть запущены

Synchronous AND

Синхронное И

Все предшествующие процессы должны быть завершены одновременно

Все следующие процессы должны быть запущены одновременно

Asynchronous OR

Асинхронное ИЛИ

Один или несколько предшествующих процессов должны быть завершены

Один или несколько следующих процессов должны быть запущены

Synchronous OR

Синхронное ИЛИ

Один или несколько предшествующих процессов должны быть завершены одновременно

Один или несколько следующих процессов должны быть запущены одновременно

XOR (Exclusive OR)

Исключающее ИЛИ

Только один предшествующий процесс завершен

Только один следующий процесс запускается

Нажмите на соответствующий элемент, он будет добавлен в область диаграммы. Если в дальнейшем окажется, что тип элемента выбран не верно, его можно будет изменить в свойствах блока.

Блок ссылки.

Выберем соответствующий инструмент на панели:

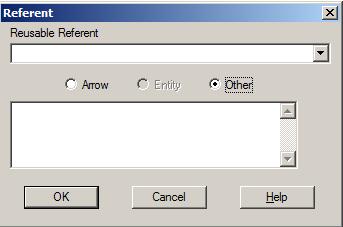

Теперь левой клавишей мыши укажем на свободной области диаграммы место, где будет добавлен этот блок, откроется BPwin окошко для назначения имени блоку:

Как правило, данному блоку назначается в соответствие какая-либо стрелка - вкладка Arrow, но можно задать любое имя или выбрать из уже заданных, так как этот блок допускает многократное использование одного и того же имени - вкладка Other.

После того, как вы дадите имя блоку и нажмете Ok, он добавится в область диаграммы CA ERwin Process Modeler.

Читать часть 13
