Первые шаги с CA ERwin Process Modeler. Часть 11

Александр Ампилогов

Читать часть 10

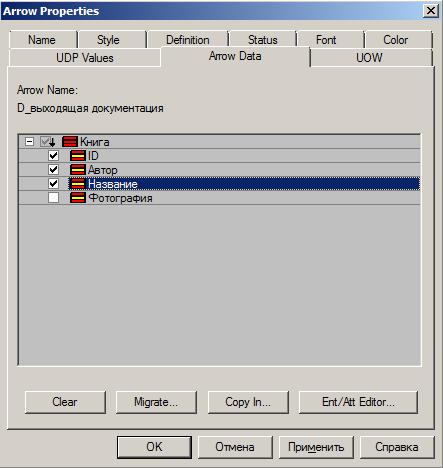

Вкладка Arrow Data:

Картинка взята из другой модели, чтобы наглядно продемонстрировать назначение этой вкладки.

Итак, эта вкладка в будущем может очень пригодиться, если вы будете создавать информационную систему по модели. В этой вкладке прописываются те данные, которые "подводятся" этой стрелкой. Все сущности ("таблицы") и атрибуты ("поля таблиц"), обозначенные в этой вкладке, могут быть экспортированы в программный продукт CA ERwin Data Modeler предназначенный для проектирования, документирования и сопровождения баз данных и хранилищ данных. Это поможет избежать ситуации, когда какая-нибудь функция будет не достаточно обеспечена информацией.

На этой вкладке в основном поле мы видим сущность "Книга" и четыре атрибута этой сущности.

Clear - удаление всех сущностей и атрибутов, привязанных к этой стрелке;

Migrate - распространение привязанных данных по иерархическому дереву стрелки;

Copy In - открывает окно, позволяющее скопировать сущности и атрибуты из одной стрелки в другую;

Ent/Att Editor - открывает окно, позволяющее создавать, изменять и удалять сущности и атрибуты.

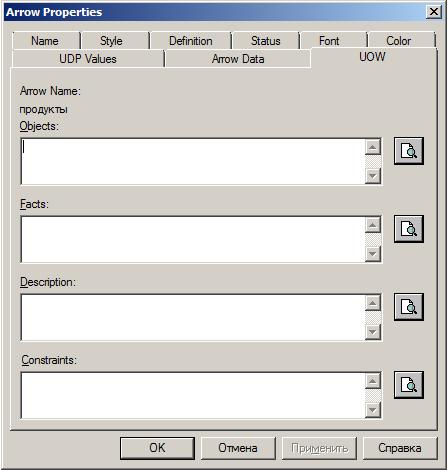

Вкладка UOW:

Эта вкладка позволяет задать дополнительные свойства стрелки. Как правило, эти данные в BPwin заполняются для стрелок IDEF3 диаграммы, но могут быть заданы для любого объекта.

Objects - поле для задания перечня объектов;

Facts - поле для задания данных;

Description - поле для задания описания;

Constraints - поле для задания ограничений.

С окном определения свойств стрелок мы закончили.

Теперь декомпозируем функцию "Приготовить завтрак" в нотации IDEF3. Сделаем это любым из описанных ранее способов и зададим следующие характеристики декомпозиции:

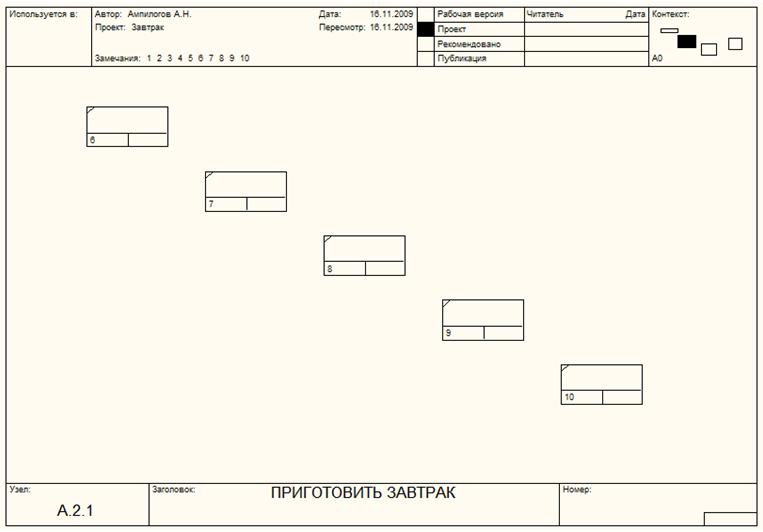

Вот, что мы получили:

Освежите основы данной методики BPwin, которые были изложены ранее.

Читать часть 12
