Первые шаги с CA ERwin Process Modeler. Часть 7

Александр Ампилогов

Читать часть 6

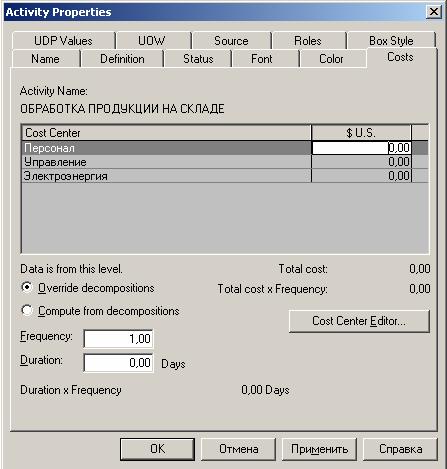

Следующая вкладка Costs в CA ERwin Process Modeler:

Здесь я вставил картинку из другой модели чтобы более наглядно проиллюстрировать вам эту вкладку, но в модели, которую мы рассматриваем сложно определить стоимость выполнения той или иной функции, поэтому мы будем заполнять только поле длительности.

Что же мы можем видеть на этой вкладке…

Поле ввода стоимости функции по центрам затрат:

В левом столбце представлены доступные центры затрат их можно определить с помощью кнопки Cost Center Editor или в библиотеке центров затрат.

В правом столбце можно ввести стоимость выполнения функции в соответствии с определенным центром затрат.

Ниже имеется два переключателя:

Override decompositions - не учитывать данные, введенные ниже по декомпозиции. Стоимость определяется вручную.

Compute from decompositions - вычислить на основе данных, введенных ниже по декомпозиции.

Поле Frequency - определяет кратность выполнения данной функции в цикле.

Поле Duration - определяет длительность выполнения функции.

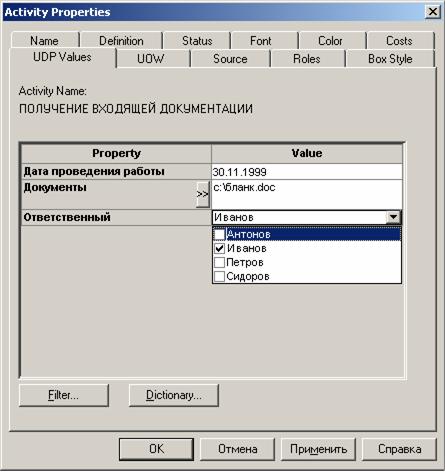

Следующая вкладка UDP Values - значения свойств определенных пользователем:

Здесь картинка также из другой модели. Если тех свойств, которые поддерживаются самим BPwin-ом не достаточно, то можно воспользоваться возможностью задания произвольных свойств с помощью словаря свойств определенных пользователем или нажав на кнопку Dictionary вызывается менеджер редактирования свойств определенных пользователем.

Как видно, на этой вкладке имеется поле для определения заданных свойств определенных пользователем (СОП).

В левой части имя свойства.

В правой значение, определенное соответствующему свойству.

Filter - фильтр СОП по ключевым словам.

Dictionary… - открывает словарь свойств определенных пользователем.

CA ERwin Process Modeler имеет большой набор типов данных для СОП - всегда найдется то, что нужно. Так, например, на изображении выше мы видим три типа данных: дата, список команд и текстовый список с множественным выбором.

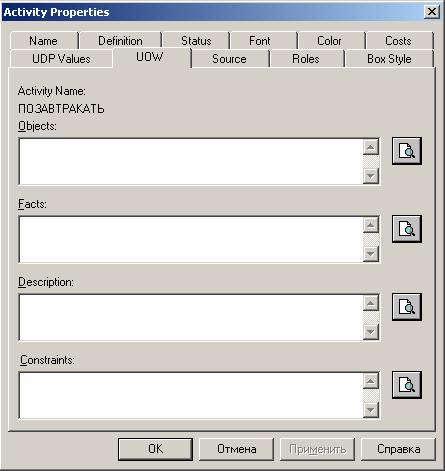

Вкладка UOW:

Эта вкладка позволяет задать дополнительные свойства функций. Как правило, эти данные заполняются для функций IDEF3 диаграммы, но могут быть заданы для любого объекта в BPwin.

Objects - поле для задания перечня объектов;

Facts - поле для задания данных;

Description - поле для задания описания;

Constraints - поле для задания ограничений.

 Читать часть 8

Ссылки по теме


 Распечатать »
 Правила публикации »
  Обсудить материал в конференции ERwin »
Написать редактору
 Рекомендовать » Дата публикации: 31.12.2009
