AutoCAD Raster Design 2010. Часть 1 (FAQ)

Что представляет собой AutoCAD Raster Design 2010?

Программа AutoCAD Raster Design 2010 предназначена для профессиональных проектировщиков, которым требуется использовать отсканированные бумажные чертежи, карты, спутниковые снимки, материалы аэрофотосъемки, цифровые модели рельефа и другие подобные данные, независимо от того, в какой отрасли они работают. Эта программа представляет собой решение для управления, преобразования, редактирования и анализа всех типов растровых изображений в среде AutoCAD и продуктов на основе AutoCAD.

Каковы новые возможности AutoCAD Raster Design 2010?

В AutoCAD Raster Design 2010 включен ряд улучшений, в том числе:

Расширение поддержки продуктов семейства AutoCAD. Обеспечена совместимость продукта с AutoCAD P&ID, AutoCAD Civil и Autodesk Topobase 2010.

Дополнительные варианты развертывания. В AutoCAD Raster Design 2010 реализована поддержка Citrix Ready, что позволяет выполнять развертывание программы в этой среде. Благодаря этому обеспечивается совместная работа продукта с AutoCAD Map 3D 2010.

Обновленный интерфейс пользователя. Улучшена интеграция с интерфейсом-лентой других продуктов семейств AutoCAD и AutoCAD Map 3D.

Расширенная поддержка форматов изображений. Улучшена поддержка файлов TIFF, BIL, и 64-разрядных изображений MrSID.

AutoCAD имеет функциональные возможности работы с растровой графикой. Для чего тогда нужен AutoCAD Raster Design?

AutoCAD позволяет вставлять и просматривать растровые изображения, а также выводить их на печать. Однако их нельзя изменять, редактировать и обрабатывать с помощью одного лишь AutoCAD. AutоCAD Raster Design позволяет изменять, сохранять и экспортировать изображения для использования в других чертежах и приложениях.

AutoCAD Raster Design специально предназначен для редактирования и преобразования растровой графики. Он содержит простые в использовании инструменты управления изображениями, с помощью которых можно управлять наборами растровых файлов. В AutoCAD Raster Design нет обязательного требования о поддержании связи с внешними растровыми файлами; теперь вы можете внедрять изображения непосредственно в DWG-файлы. Программа содержит множество полезных функций, таких как регулирование оттенков, управление палитрой, обработка составных частей растра по технологии SmartPick, привязка к растровым линиям, нелинейное трансформирование изображений, оптическое распознавание символов (OCR). Также имеется средство векторизации Smart Correct.

AutoCAD Raster Design поддерживает разнообразные форматы данных, в том числе JPEG 2000, ECW и LizardTech MrSID.

Для чего необходим AutoCAD Raster Design, если AutoCAD Map 3D, AutoCAD Civil и AutoCAD Civil 3D позволяют просматривать растровые цифровые модели рельефа?

AutoCAD Map 3D и AutoCAD Civil 3D позволяют просматривать растровые цифровые модели рельефа (DEM). В программе расширены возможности по обработке изображений AutoCAD Map 3D. Инструменты захвата позволяют редактировать, обрабатывать, анализировать и сохранять в AutoCAD Raster Design изображения, полученные из AutoCAD Map по технологии FDO. AutoCAD Raster Design обладает расширенными возможностями по редактированию и вставке изображений. Программа также позволяет отображать и анализировать цифровые модели рельефа и мультиспектральные данные, такие как спутниковые изображения Landsat и IKONOS.

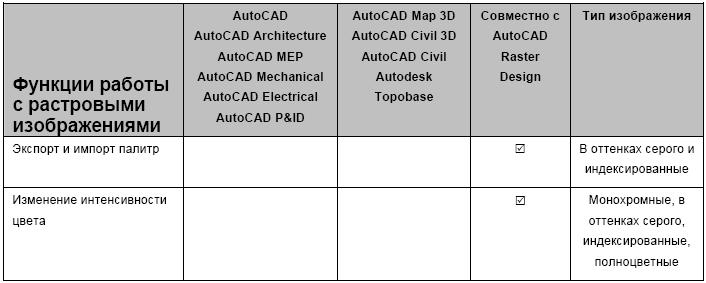

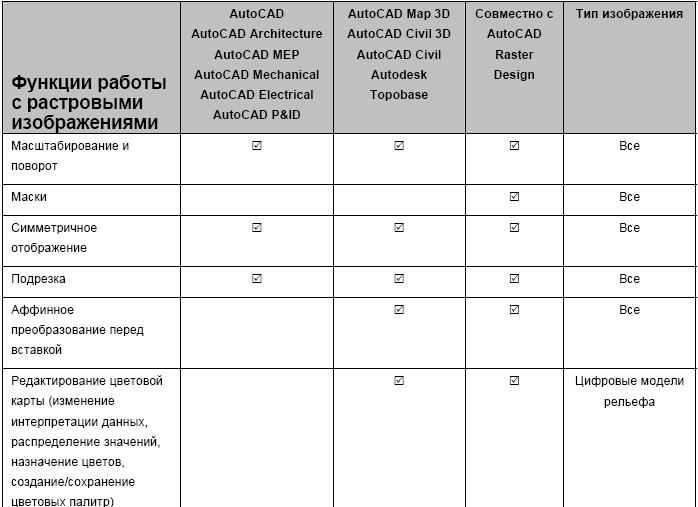

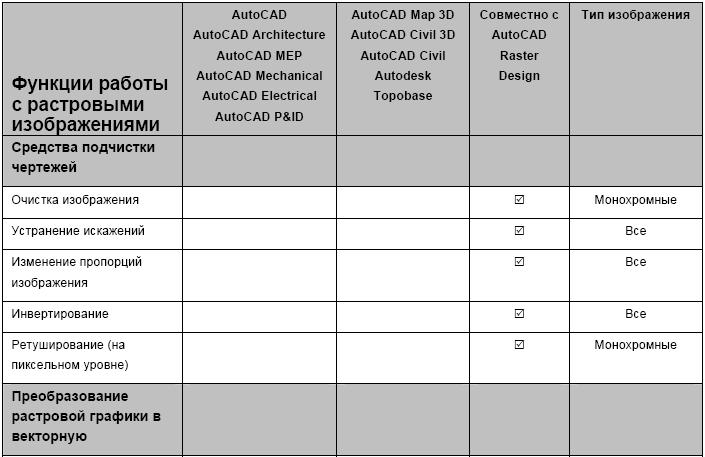

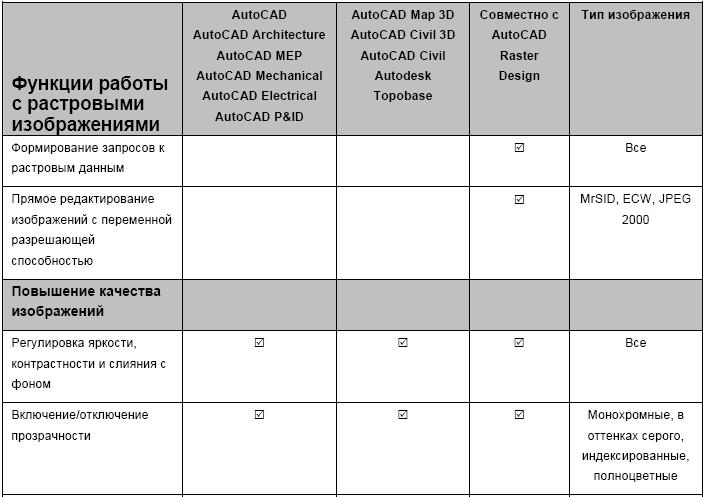

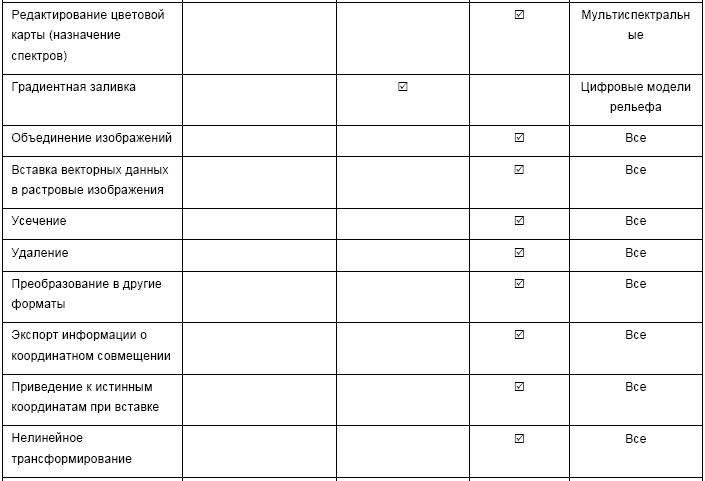

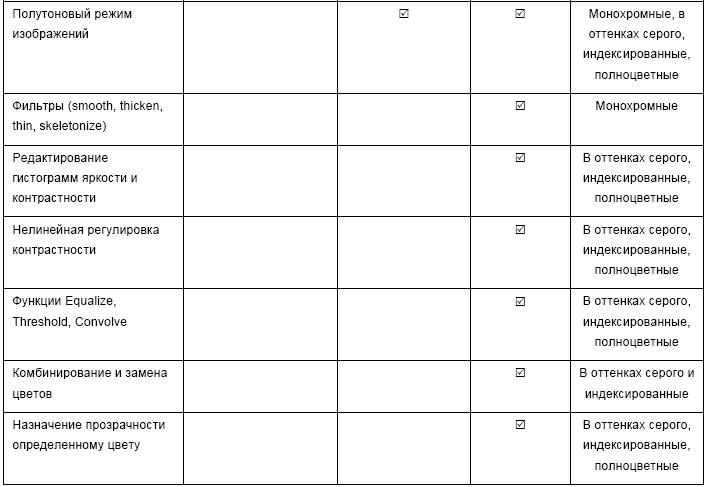

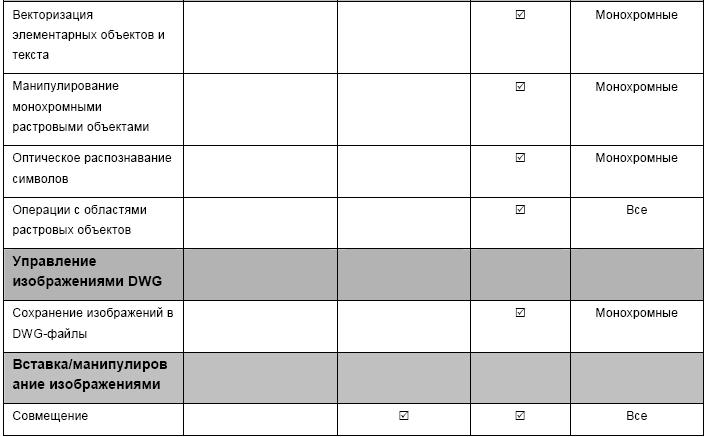

В таблице приводятся функции работы с растровыми данными в различных приложениях, как с использованием AutoCAD Raster Design, так и без него.

Примечание: Типы изображений бывают следующими: монохромные (1-разрядные), в оттенках серого (4- и 8-разрядные), индексированные (8-разрядные), полноцветные (24- и 32-разрядные), односпектральные (16- и 32-разрядные) и мультиспектральные (несколько 8- или 16-разрядных спектров). Использование AutoCAD Raster Design позволяет работать с многополосными мультиспектральными изображениями и цифровыми моделями рельефа (с плавающей запятой).

Какие функциональные возможности предусмотрены в AutoCAD Raster Design?

Функциональные возможности AutoCAD Raster Design:

Преобразование растровых изображений в векторную графику. В программу включено большое количество инструментов, позволяющих быстро и точно преобразовывать различные типы растровых изображений в векторную графику для последующей подчистки, редактирования и рецензирования. Функции динамического изменения размеров и редактирования с помощью ручек, включенные в набор инструментов VTools, позволяют ускорить процедуру преобразования и проверки графики.

Инструменты подчистки растровых изображений. Быстрая, точная и эффективная подчистка сканированных растровых чертежей.

Средства создания презентаций. Интеграция растровых данных в проекты с целью создания наглядных презентаций высокого качества.

Поддержка стандартных форматов. В AutoCAD Raster Design поддерживается множество растровых форматов, принятых в качестве промышленных стандартов. К таким форматам относятся CALS, ECW, ESRI® GRID, GIF, JPEG, JPEG 2000, MrSID, TIFF и другие.

Управление изображениями. Интуитивный графический интерфейс позволяет эффективно управлять сложными растровыми данными и отображать их в проекте.

Управление изображениями DWG. Существует возможность вставки монохромных изображений в чертежи. Теперь в DWG-файлы можно включать изображения, не используя при этом внешние файлы.

Тоновая настройка. Повышение качества сканированных изображений достигается путем детализации темных областей. Светлые области при этом не затрагиваются.

Диспетчер палитр. Повышена эффективность использования цветных изображений. Теперь их можно комбинировать, изменять и вносить исправления. В проектах вы можете создавать спецэффекты и использовать стандартные палитры цветов.

Нелинейное трансформирование изображений. В своих проектах вы можете использовать недорогие данные аэрофотосъемки, используя алгоритмы нелинейного трансформирования.

Оптическое распознавание символов (OCR). Рукописный и печатный текст и таблицы распознаются в растровых изображениях. На основе распознанного изображения создается однострочный и многострочный текст AutoCAD. Корректность результатов распознавания можно проверить с помощью словаря. Исключение трудоемкого ручного ввода ведет к экономии времени и повышает точность при преобразовании чертежей, насыщенных текстовыми надписями.

Дополнительные функции AutoCAD Raster Design:

AutoCAD Raster Design обладает дополнительными средствами редактирования растровых изображений, визуального анализа и обработки геопространственных изображений. Продукт полностью совместим с AutoCAD Civil, AutoCAD Civil 3D, AutoCAD Map 3D и Autodesk Topobase. Вот лишь несколько его дополнительных возможностей:

Поддержка различных форматов геопространственных изображений. Возможность использования данных форматов Landsat, DigitalGlobe® QuickBird, IKONOS, NITF, спутниковых изображений версий 2.0 и 2.1, DEM, ASCII, а также файлов ESRI GRID.

Редактирование и преобразование изображений. Если вы работаете в AutoCAD Map 3D or AutoCAD Civil 3D, то в вашем распоряжении есть возможность преобразование мультиспектральных данных цифровых моделей рельефа (8-, 11-, и 16-разрядных) в текущую систему координат. Изображения можно подрезать и объединять для покрытия одним изображением крупных по размеру областей. Для более эффективной работы имеется возможность изменять плотность изображения. Результаты редактирования цифровых моделей рельефа и мультиспектральных данных можно сохранять в форматах GeoTIFF и DEM.

Анализ растровых данных. Программа позволяет отображать и анализировать цифровые модели рельефа и мультиспектральные данные, такие как спутниковые изображения Landsat и IKONOS. Средства Raster Query позволяют получать из файлов DEM информацию о высотных отметках, уклоне и местоположении, а из мультиспектральных изображений - коэффициенты отражения.

Каковы преимущества использования AutoCAD Raster Design в промышленной картографии?

Проекты, создаваемые в геоинформационных системах (ГИС), включают в себя большие по площади области. Использование аэрофотосъемки и изображений, полученных со спутника, позволяет дополнить эти проекты необходимыми картографическими данными. Посредством AutoCAD Raster Design вы можете использовать предварительно связанные данные и смонтированные аэрофотоснимки для эффективного управления большими объемами данных. Можно также выполнять анализ информации о высотных отметках, назначая возвышению, уклону и географическому местоположению различные цвета. Это позволит наглядно отобразить скрытые данные. Специалисты-картографы могут компоновать серии мультиспектральных спутниковых снимков в изображения. Далее, по этим изображениям можно выполнять анализ землепользования, ландшафта, типов зеленых насаждений, водонепроницаемых поверхностей и т.д.

Зачастую в картографии не обойтись без бумажных карт. Их можно использовать в справочных целях, а также обновлять и преобразовывать в векторный формат. Самые распространенные задачи - это составление налоговых карт, планирование землепользования и управление ресурсами. Аэрофотоснимки и снимки со спутника можно использовать совместно с другими картографическими данными и сделать карты более наглядными и читаемыми. Кроме того, с помощью изображений можно обновлять карты,составленные по полевым съемочным данным.

Специалисты-картографы, как правило, тратят много времени на выполнение трудоемких задач, таких как сопоставление данных, ввод информации, проверка карт и преобразование данных. Raster Design помогает в решении следующих задач:

  • Повышение качества сканированных карт и планов.
  • Сведение к минимуму линейных и нелинейных искажений после сканирования.
  • Объединение и подрезка изображений с последующим включением их в проект.
  • Редактирование растровых данных теми же средствами, что и векторных.
  • Использование существующих карт и планов в новых проектах.
  • Преобразование в векторный формат изображений землеотводов, зданий, объектов инфраструктуры и т.д.
  • Подготовка данных для дальнейшего использования в ГИС и Диспетчере отображения AutoCAD Map 3D.
  • Выборочное и полное отслеживание контуров и дорог на растровом изображении.
