AutoCAD Map 3D 2010 .Часть 1 (FAQ)

1.1. Что представляет собой Map 3D 2010?

AutoCAD Map 3D - ведущая ГИС-платформа для создания и управления картографическими данными. Благодаря технологии открытого доступа к данным (FDO), AutoCAD Map 3D 2010 предоставляет возможность работы с ведущими форматами данных, применяемыми при проектировании, а также в геоинформационных системах. Программа предоставляет возможность обрабатывать разнообразную картографическую информацию средствами AutoCAD. Объединение функций систем автоматизированного проектирования (САПР) и геоинформационных систем (ГИС) позволяет проектировщикам и картографам совместно использовать данные. При этом происходит интеграция процесса проектирования и картографических функций в рамках единой рабочей среды, что значительно повышает производительность и качество проектирования.

1.2. Что нового в AutoCAD Map 3D 2010?

В дополнение к основным функциям организации доступа, создания и хранения точных геопространственных данных, в AutoCAD Map 3D 2010 появились новые возможности, позволяющие решать повседневные задачи быстрее и эффективнее:

Платформа AutoCAD 2010. AutoCAD Map 3D 2010 содержит все функциональные возможности AutoCAD 2010, а это означает, что вы работаете в проверенной и надежной среде, считающейся стандартом де-факто во всех отраслях промышленности. Подробнее о функциональных возможностях AutoCAD 2010 - на странице www.autodesk.ru/autocad-features.

Интерфейс-лента. Новый интерфейс в стиле ленты повышает общую производительность работы благодаря сокращению количества действий, требуемых для обращения к командам. Команды представлены в наглядном визуальном формате, что позволяет быстро находить их. Ленту можно адаптировать и расширять в соответствии с потребностями конкретного пользователя.

Дополнительные возможности импорта данных топографической съемки. AutoCAD Map 3D позволяет собирать данные в различных форматах и строить карты на их основе. В новой версии появились дополнительные возможности обработки полученных в полевых условиях данных.Появились функции импорта ASCII-точек и данных LandXML, работы с хранилищем и логической структурой геодезических данных, работы с группами точек, а также создания элементов FDO изгеодезических элементов.

Новые возможности координатной геометрии. Дополнительные команды работы с координатной геометрией предназначены для точного размещения и создания компонентов, полученных традиционными методами топографической съемки. В дополнение к существующим методам "Румб и расстояние", "Азимут и расстояние", "Угол и расстояние", "Угол поворота и расстояние" добавлены методы "Ортогональность и смещение", "Румб и румб", "Расстояние и расстояние" и "Обратный отчет".

Улучшенные возможности анализа данных. Семь новых операций наложения улучшают возможности анализа в AutoCAD Map 3D 2010: Сравнение и объединение хранилищ связанных FDO-данных ускоряет и облегчает процесс принятия решений. Улучшенная версия Формирователя выражений позволяет создавать составные запросы, а также применять их к нескольким источникам данных с FDO-доступом.

Новая структура рабочей среды. AutoCAD Map 3D использует технологию Windows Workflow Foundation. Пользовательский интерфейс и рабочая среда помогают автоматизировать выполнение повторяющихся задач. В программу включен визуальный редактор, позволяющий создавать, сохранять и обеспечивать совместный доступ к простым и сложным рабочим процедурам. Последние могут содержать логические операции и вызывать другие рабочие процедуры. Новая организация повышает эффективность работы и согласованность ее результатов.

Создание и редактирование данных. В новой версии стало более удобным создание и редактирование компонентов, доступ к которым выполняется по технологии FDO. Усовершенствована привязка объектов: добавлены опции пересечения, продолжения, кажущегося пересечения и параллельная привязка. Кроме того, можно манипулировать точечными, многокольцевыми и геопространственными элементами со значениями M и Z. Палитра свойств теперь позволяет редактировать атрибуты нескольких объектов за одну операцию.

Обмен данными. Усовершенствованная команда группового копирования позволяет использовать слои и включать вычисленные и объединенные поля данных при копировании данных в новые наборы. Эта команда также может использовать систему координат карты с данными, у которых сменена проекция. Кроме того, AutoCAD Map 3D 2010 обладает новыми возможностями импорта и экспорта в формате LandXML. Это упрощает обмен данными с AutoCAD Civil 3D и другими программами, способными работать с данными в этом формате.

Дополнительные FDO-провайдеры. AutoCAD Map 3D 2010 поддерживает работу с Microsoft SQL Server 2008 Spatial, что предоставляет дополнительную возможность хранения картографических

данных. Дополнительные FDO-провайдеры, включая Autodesk FDO Provider for GE Smallworld, оступны для подписчиков Autodesk на странице www.autodesk.ru/subscription.

Смена проекций растровых изображений. В новой версии усовершенствованы алгоритмы смены роекции. В результате возросла точность смены проекции растровых изображений, доступ к которым существляется по технологии FDO.

Поддержка 64-разрядных ОС. Программа полностью поддерживает 64-разрядные операционные истемы, обеспечивая в том числе доступ к большему объему адресуемой памяти. Пдробное описание основных преимуществ и новых возможностей AutoCAD Map 3D 2010 можно найти на транице http://www.autodesk.ru/map3d.

1.3. Каким образом AutoCAD Map 3D объединяет САПР, системы проектирования объектов инфраструктуры и ГИС?

AutoCAD Map 3D является передовым средством интеграции САПР, систем проектирования объектов инфраструктуры и ГИС. Сильной стороной продукта является открытая и гибкая среда, в которой можно работать со всеми типами картографических данных, независимо от формата. Вы получаете полную отдачу от вложений в накопленные данные. Формат DWGTM наиболее распространен в среде САПР, а формат ESRI SHP - в среде ГИС. В AutoCAD Map 3D вы можете оперировать файлами этих и других общепринятых форматов с высочайшей точностью.

1.4. Какова функциональная совместимость между AutoCAD Map 3D и AutoCAD Civil 3D?

Вы можете легко использовать данные об участках, трассах, колодцах и других объектах, созданных в AutoCAD Civil 3D®. Поверхности AutoCAD Civil 3D принимаются в AutoCAD Map 3D через цифровые модели рельефа (DEM).

1.5. Что такое FDO-технология доступа к данным?

Технология доступа к данным FDO (Feature Data Object) представляет собой механизм, позволяющий ГИС-продуктам Autodesk и другим приложениям работать с исходными форматами картографических данных, хранящимися в реляционных базах данных, файлах и веб-службах. Поставив перед собой цель расширить возможности доступа пользователей к данным, компания Autodesk выпустила технологию FDO с открытым исходным кодом (http://fdo.osgeo.org) под контролем организации Open Source Geospatial Foundation (OSGeo, www.osgeo.org). Благодаря этой инициативе проектные организации всего мира могут пользоваться технологией доступа к картографическим данным. Мощь FDO-технологии доступа к данным, примененной в AutoCAD Map 3D, позволяет посредством открытого кода расширить доступ к данным хранилищ, которые в настоящее время не поддерживаются Autodesk - например ESRI Personal Geodatabase и PostGIS. FDO-технология включена в программные продукты AutoCAD Map 3D, AutoCAD Civil 3D, Autodesk MapGuide Enterprise, Autodesk Topobaseи Autodesk Utility Design. Более подробную информацию (документацию, подробности о продукте и т.п.) можно найти на сайте www.autodesk.com/fdo.

1.6. Какими хранилищами можно манипулировать в AutoCAD Map 3D?

Благодаря использованию технологии FDO обеспечивается прямой и одновременный доступ к нескольким типам файлов и базам данных, включая Oracle, Microsoft SQL Server, ESRI ArcSDE, MySQL, ODBC, ESRI SHP, Autodesk Spatial Data File (SDF), а также растровым файлам (только чтение: JPEG, JPG2K, MrSID, TIFF, ECW, DEM, ESRI Grid, DTED и NITF). AutoCAD Map 3D 2008 также поддерживает чтение файлов формата Web Services (OGC WMS и WFS). Прямое чтение и запись помогают увеличить скорость обмена данными и гарантируют точность информации.

Кроме того, AutoCAD Map 3D позволяет считывать, записывать и преобразовывать данные таких общепринятых форматов, как DWG, покрытия Arc/Info, SHP и E00 из ESRI, MapInfo MIF/MID, MapInfo TАВ, MicroStation DGN (V7 и V8), Generalized Markup Language (GML 3.1.1), Ordnance Survey MasterMap (DNF) (GML2, только чтение), Vector Product Format (VPF, только чтение) Autodesk SDF и Spatial Data Transfer Standard (SDTS, только чтение). Полученные из других программ данные можно сохранить в DWG-файле, преобразовать и записать в другой файл, или передать в базу картографических данных.

1.7. Какие растровые форматы поддерживает AutoCAD Map 3D?

AutoCAD Map 3D позволяет вставлять изображения двумя способами. Поддержка формата изображения зависит от того, какой из способов используется. При использовании функции _mapiinsert поддерживаются следующие растровые форматы: BIL(некоторые типы), BMP, CAL, CALS-1, CG4, DEM*, DIB, DOQ*, DTED*, Earth Resource Mapping"s ECW*, ESRI GRID*, FLI, FLC, GeoTIFF, GIF, GP4, IG4, JPG, JPEG, JPEG2K*, LizardTech"s MrSID*, MIL, NITF*, PCT, PCX, PICT, PNG, RLC 1&2, RLE, RST, TGA, TIF и TIFF (различные типы сжатия). При использовании технологии FDO поддерживаются следующие растровые форматы: DEM, TIFF (TIF), ECW, JP2, MrSID, GeoTIFF, DTED и NITF.

*Требуется установка адаптера объектов AutoCAD Raster Design.1.8. Для чего необходим AutoCAD Raster Design, если AutoCAD Map 3D позволяет просматриватьрастровые цифровые модели рельефа?

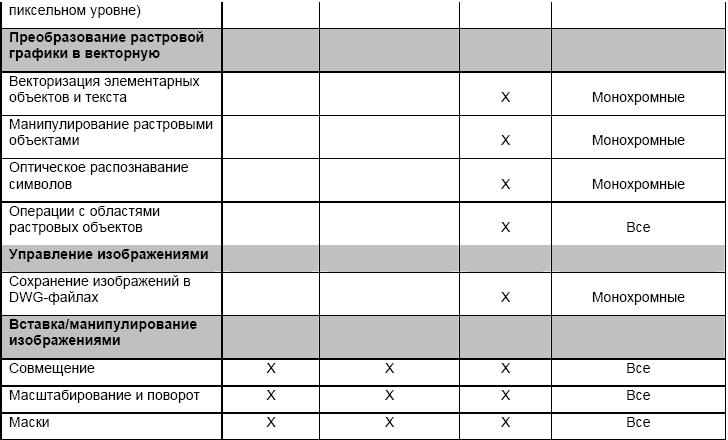

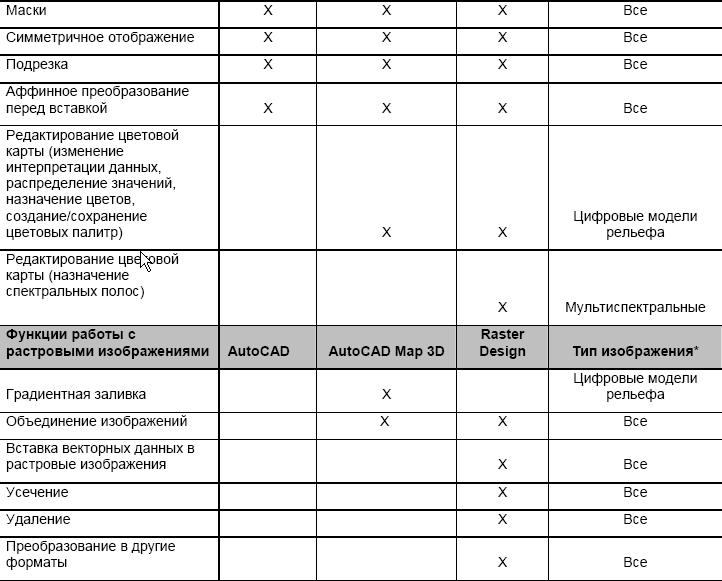

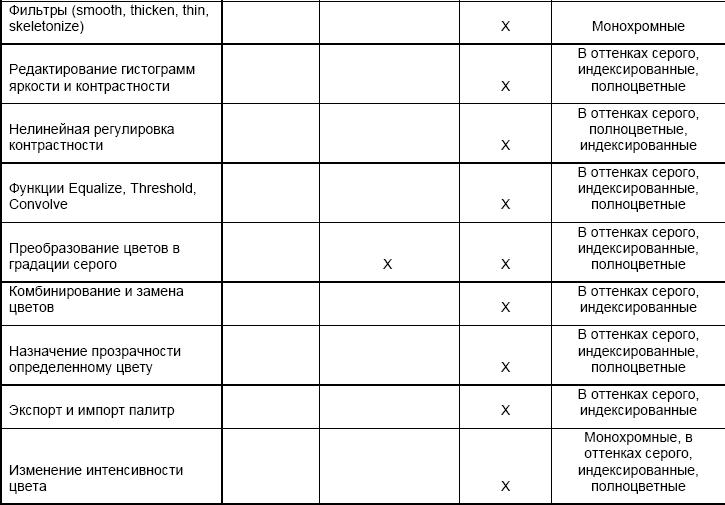

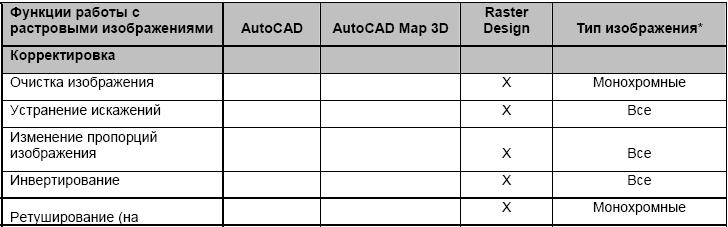

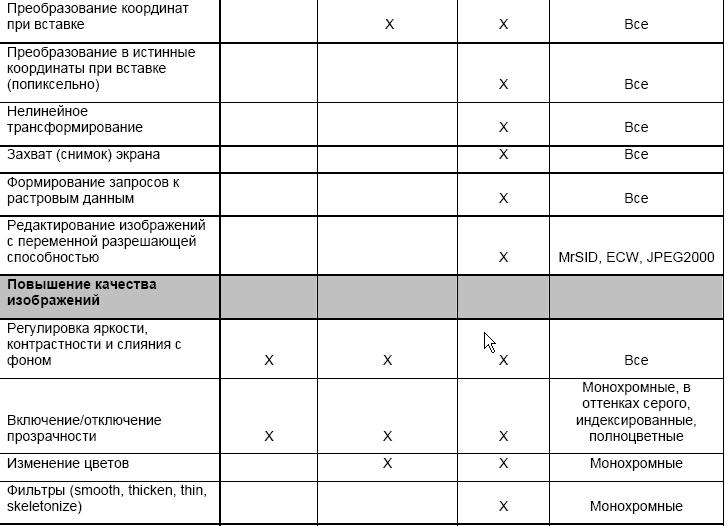

AutoCAD Map 3D позволяет просматривать растровые цифровые модели рельефа (DEM). Однако редактировать эти и другие файлы изображений можно только с помощью AutoCAD Raster Design. В таблице ниже приведены функции работы с растровыми изображениями, доступные в AutoCAD, AutoCAD Map 3D и AutoCAD Raster Design.

Типы изображений бывают следующими: монохромные (1-битные), в оттенках серого (4-битные или 8-битные), индексированные (8-битные), полноцветные (24-битные или 32-битные), цифровые модели рельефа (с плавающей запятой) и односпектральные (16-битные или 32-битные).

1.9. Что такое WMS (Web Mapping Service) и WFS (Web Feature Service)?

Web Map Services (WMS) и Web Feature Services (WFS) - это разработанные консорциумом Open Geospatial Consortium (OGC) стандарты передачи географической информации (цифровых карт (WMS) и географических объектов (WFS)) посредством Интернета. Используя технологию FDO, AutoCAD Map 3D осуществляет доступк этим службам через Интернет, что позволяет вставлять полученные географические данные в ваши планы и карты.

1.10. Что такое формат картографических данных?

Это компактный формат файла для хранения картографических данных, который позволяет создавать атрибуты на основе взаимосвязей и использовать преимущества технологии FDO в ГИС-решениях Autodesk. SDF - собственный формат FDO, позволяющий оценить все сильные стороны технологии: открытый интерфейс прикладного программирования, высокую производительность, табличную структуру данных и возможность работы с наборами данных большого размера. Необходимость в применении баз данных масштаба предприятия отпадает благодаря наличию удобного в управлении хранилища. В SDF обеспечивается работа с разнообразными геометрическими объектами, одновременные операции с несколькими таблицами и пространственное индексирование. Все это закладывает прочную основу для плавного перехода на реляционные БД, когда в этом возникнет необходимость. SDF позволяет представить элементы вашего проекта в виде реальных объектов с реальными характеристиками. Он идеально подходит для хранения средних и больших объемов данных (от 5 до 500 MB), таких как границы землепользований, очертания зданий, дорог и коммунальных сетей.

1.11. Что такое MapGuide Open Source, Autodesk MapGuide Enterprise и Autodesk MapGuide Studio?

Autodesk Enterprise предлагает самую гибкую картографическую web-платформу для эффективной передачи проектных и пространственных данных по Интернету. Приложения MapGuide Open Source и Autodesk MapGuide Enterprise созданы на единой базе, однако с момента передачи MapGuide Open Source компанией Autodesk в фонд Open Source Geospatial Foundation (OSGeo) в конце 2005 года функциональность приложения была значительно расширена разработчиками ПО с открытым исходным кодом. Платформа MapGuide Open Source, доступная благодаря фонду OSGeo, предоставляет быстрый, простой и низкозатратный способ разработки и развертывания картографических приложений, работающих на базе Web-технологий. Пользователи картографических Web-приложений, создаваемых сообществом разработчиков на платформе MapGuide Open Source, выигрывают за счет инновационного подхода, частого выпуска обновлений и богатого выбора подобных программ.

Autodesk MapGuide Enterprise обладает всеми преимуществами открытой платформы MapGuide Open Source, на основе которой он создан, но при этом обеспечивается дополнительной гарантией качества, разнообразными услугами и технической поддержкой со стороны крупного производителя ПО. Среда разработки приложений Autodesk MapGuide Studio, используемая совместно с Autodesk MapGuide Enterprise и MapGuide Open Source, служит для управления всеми аспектами подготовки карт и геопространственных данных для передачи по Интернету: загрузкой файлов, связью с базами данных и стилизацией карт. Теперь разработчикам гораздо легче писать картографические приложения с широкими возможностями технологии Web 2.0, используя богатые возможности создания пользовательских интерфейсов.

1.12. Для чего используется Autodesk MapGuide Enterprise?

Совместное применение AutoCAD Map 3D и Autodesk MapGuide Enterprise дает организациям возможность эффективно использовать проектные данные с момента начала работы над проектом до его публикации в Интернете. Потребность в преобразованиях исключается, а риск потери информации сводится к минимуму. В результате закладывается основа для надежной ГИС.

FDO-технология доступа к данным обеспечивает совместимость выполненных в AutoCAD Map 3D проектов с форматом Autodesk MapGuide Enterprise и позволяет использовать данные различного формата (ESRIь ArcSDE и SHP, Oracle и др.). Стилизация карт при публикации в Autodesk MapGuide Enterprise полностью сохраняется, и пользователи незамедлительно получают доступ к этим картам. Таким образом, независимо от того, где были сохранены данные - на вашем рабочем столе или в базе данных, Autodesk MapGuide Enterprise обеспечивает мгновенный доступ к этим данным по Интернету.

Autodesk MapGuide предлагает гибкие платформы (PHP, Java, NET) и мощные интерфейсы прикладного программирования (API) для разработки собственных приложений. С их помощью вы можете максимально повысить ценность информации, созданной в AutoCAD Map 3D. Пользователи как внутри, так и за пределами вашей организации смогут рационально использовать подготовленные вами данные.

Используя AutoCAD Map 3D совместно с Autodesk MapGuide Enterprise, вы сможете

  • Объединить пространственные данные для картографических, инженерных и прочих нужд.
  • Рационализировать процессы создания, хранения и передачи данных.
  • Передать специалистам по САПР обязанности по поддержанию актуальности ГИС-данных.
  • Ускорять течение бизнес-процессов, предоставляя доступную и актуальную информацию.
  • Получать более весомую отдачу от вложений средств в технологии и данные ГИС.

Читать часть 2
