Использование профессиональных видеокарт при работе с AutoCAD

Дмитрий Якунин

Для тестирования использовалась графическая станция CADStation WS 432 (рис. 1) в базовой конфигурации, представленной в табл. 1. Результаты были получены для профессиональных видеокарт PNY Quadro FX, а также игровой видеокарты GeForce 8800GT (табл. 2). Для оценки влияния процессора на производительность системы были проведены дополнительные тесты на графической станции CADStation WS 432 в других базовых конфигурациях (с заменой процессора на Intel Core 2 E8500 3,16 ГГц и Intel Core 2 E6700 2,66 ГГц (двухъядерные)). На рабочей станции была установлена 32-битная операционная система Windows XP Professional SP2 и Autodesk AutoCAD 2006.

Таблица 1. Конфигурация тестируемой системы

Базовая модель

Arbyte CADStation WS 432

Материнская плата

Gigabyte GA-X38-DS5

Процессор

QX9650 Intel Core 2 Extreme 3,0 ГГц

Память

DIMM DDR2 512Mb PC6400 х 4


Таблица 2. Протестированные видеокарты
PNY Quadro FX 570
PNY Quadro FX 1700
PNY Quadro FX 3500
PNY Quadro FX 4600
PNY Quadro FX 4600
PNY Quadro FX 5600
GeForce 8800GT
Объем памяти, Мбайт 256 512 256 512 768 1500 512
Интерфейс памяти, bit 128 128 256 256 384 384 256
Пропускная способность видеопамяти, Гбит/с
12,8 128 42,2 51,2 67,2 76,8 57,6
Сравнение проводилось с использованием специализированных тестов Cadalyst 2008, имитирующих работу с двух- и трехмерной графикой. При предварительной оценке результатов было принято решение ограничиться анализом результатов работы с трехмерными моделями, поскольку индексы производительности всех рассмотренных конфигураций при работе с плоскими чертежами различались не более чем на 5%, а следовательно, различий при работе в данном режиме заметно не будет. Тест включал загрузку трехмерной модели (несколько файлов разной степени сложности), создание на базе этой модели трехмерного массива, а затем вращение получившейся фигуры вокруг осей в разных режимах отображения - как каркасной модели, так и модели с заливкой (Wireframe, Hidden, Flat, Gouraud). В процессе тестирования отслеживались значения "кадры в секунду", время выполнения теста и некоторые другие параметры, по которым выводится индекс производительности компьютера при обработке данного файла в различных режимах отображения, приведенный индекс для данного режима отображения по совокупности моделей, приведенный индекс производительности компьютера при работе с трехмерной графикой.

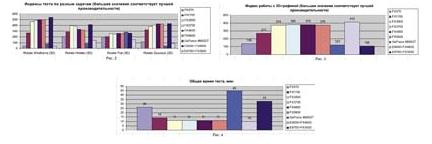

На диаграммах (рис. 2-4), построенных по результатам тестов, первые семь столбцов отражают изменение производительности (или времени выполнения) графической станции в базовой конфигурации с различными видеокартами профессиональной линейки NVIDIA (Quadro FX) и с игровой картой GeForce 8800GT, а восьмой и девятый столбцы - после замены процессора.


По результатам тестирования техническими специалистами Arbyte были сделаны следующие выводы.
При работе в AutoCAD использование профессиональных видеокарт дает на порядок лучшие результаты при отображении модели. Самая младшая модель видеокарты - PNY Quadro FX570 - показывает в целом более высокие результаты, чем более мощная игровая GeForce 8800GT.
Старшие модели видеокарт (начиная с Quadro FX 3500) дают примерно одинаковую производительность. Таким образом, нет необходимости в чрезмерном "утяжелении" системы за счет видеокарты. Для производительной работы Arbyte рекомендует Quadro FX3700, которая обеспечивает оптимальное соотношение "цена/производительность".
Выбор видеокарты должен основываться на конкретных особенностях задач, которые предполагается решать с использованием рабочей станции, - объеме и структуре моделей, предпочитаемых режимах отображения и т.п.
При тестировании было отмечено, что при работе в AutoCAD полностью используется только одно ядро процессора (как четырехъ-, так и двухъядерного).
Поэтому незадействованную вычислительную мощность многоядерного процессора можно применять для работы с инженерными расчетами, рендеринга и других задач, которые могут выполняться в фоновом режиме.
При замене процессора отслеживается явное изменение производительности рабочей станции в зависимости от вычислительной мощности. При этом соотношение производительности рабочих станций с разными процессорами хорошо коррелирует с изменением тактовой частоты.
