CA ERwin Process Modeler: функциональное моделирование. Часть 1

© Дубейковский В.И., аналитик отдела внедрения и консалтинга компании "Интерфейс"

Грамотное и эффективное функциональное моделирование может быть осуществлено только при соблюдении основополагающих положений, отражающих принципы построения окружающей нас материально - информационной среды.

Один из серьёзных факторов: как указано в [1] - см. раздел "4.1.Основы управления. Общие положения", в зависимости от природы (люди или технические устройства) принято выделять три типа систем с управлением:

  • Организационные (социальные) системы управления,
  • Технические системы управления,
  • Организационно - технические системы управления".

Следует добавить, что технические системы делятся на материальные системы и информационные системы. Так что классификация представляется как:

  • Организационные (социальные) системы управления,
  • Технические системы управления,
  • Технические материальные системы,
  • Технические информационные системы,
  • Организационно - технические системы управления.

Промышленные системы, не затрагивающие, обычно, при их функционировании, социальных вопросов принципиального уровня, состоят, из материальной, информационной и организационно - технической подсистем. В целом такие системы мы относим к организационно - техническим системам. При корректном моделировании работы таких систем, все перечисленные разделы (подсистемы) должны быть охвачены моделированием.

В зависимости от частной предметной области, к которой относятся моделируемые системы, их ФМ могут компоноваться, также, как:

1.      Организационно - технические материальные,

2.      Организационно - технические информационные.

Примером систем первого типа может служить работа рыболовного траулера на лове, или работа цеха/участка налаженного серийного или крупносерийного производства; в обоих случаях информационные потребности минимальны, а усилия руководителей направлены на выполнение плана по объёму выпуска продукции.

Примером систем второго типа могут служить ERP (Enterprise Resource Planning - планирование ресурсов предприятия; см. http://www.erpforum.ru) - сложные компьютерные системы, информационное обеспечение которых в реальном времени на предприятии осуществляет группа организованных управленцев, а выходная информация которых используется для поддержки управления работой предприятия.

Аналогично в качестве организационно - технической информационной системы могут быть рассмотрены группы специалистов, работающие над одной задачей, например - над коллективной разработкой сложной функциональной модели; их сотрудничество может быть поддержано пакетом CA ERwin Model Manager (ModelMart) 7.2.

В этом же качестве можно рассматривать работу группы программистов.

Не останавливаясь здесь на особенностях моделирования каждой из перечисленных подсистем, рассматриваем их взаимодействие в пределах интегрирующей их системы.

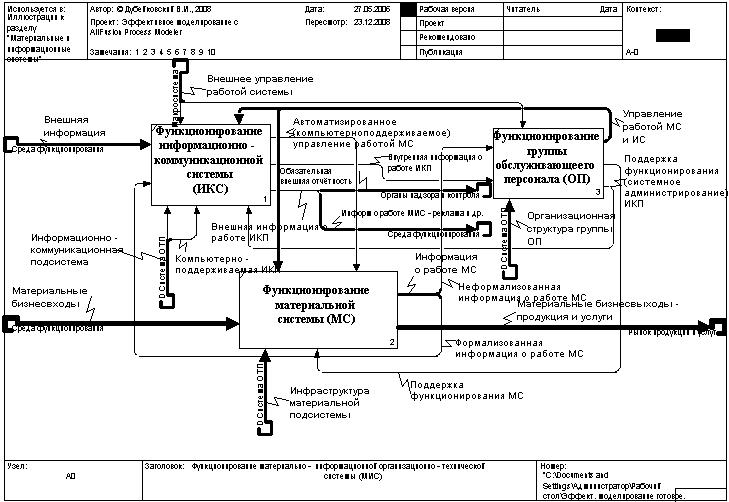

На рис. 1 приведена, в виде IDEF0-диаграммы, картина взаимодействия материальной и информационной подсистем интерактивной системы[1]. Эти подсистемы поддерживаются, в процессе работы, организованной группой обслуживающего персонала, представляющей из себя организационно - техническую подсистему.

[1] Под интерактивной системой подразумеваем систему, работающую при участии человека (людей).

Рис. 1. Взаимодействие материальной, информационной
и организационной подсистем организационно - технической материально - информационной системы (ОТМИС). Диаграмма А0 IDEF0 функциональной модели. CA ERwin Process Modeler.

Ссылки по теме


 Распечатать »
 Правила публикации »
  Обсудить материал в конференции ERwin »
Написать редактору
 Рекомендовать » Дата публикации: 30.12.2008
