ERwin 4.0 - промышленный инструмент моделирования данных, специально разработанный для для поддержки структурного подхода к управлению информацией.Он обеспечивает единую среду, в которой могут быть определены как требования к данным, так и структура баз данных для самых разных СУБД
Архитектура "Design Layer"
ER win 4.0 поддерживает новую архитектуру "Design Layer", которая обеспечивает структурный подход к управлению информацией. Использование этой архитектуры позволяет последовательно определять общие требования к данным, прослеживать их реализацию на физическом уровне и управлять любыми изменениями в проекте.

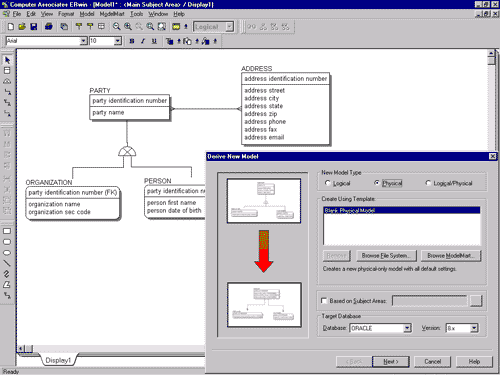

Архитектура "Design Layer" состоит из двух новых типов моделей - Logical Only и Physical Only, технологии преобразования (Transform technology) для оптимизации проектов и синхронизатора моделей (Model Synchronizer) для управления изменениями в проектах.
Общие требования к данным в логической модели могут быть связаны с требованими в любом числе физических моделей для любого количества платформ при сохранении трассируемости.
Словарь

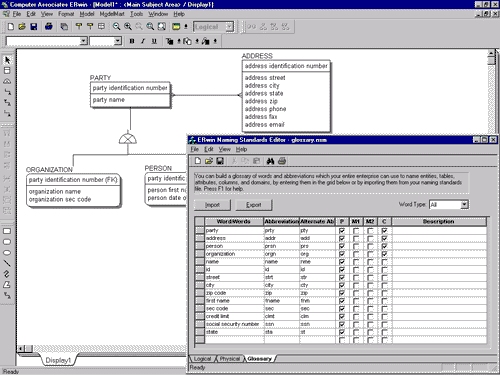

ER win® 4.0 содержит словарь для поддержки корпоративных стандартов именования объектов модели. Пользователи могут определить какие именно объекты удовлетворяют стандартам именования (сущности атрибуты, таблицы, колонки, связи и т.д.), как стандарты именования будут поддерживаться в моделях (использование главных слов, слов класса, и необязательных модификаторов) и создавать входы словаря (включая полный термин, сокращение, и дополнительное сокращение).
Словарь ER win® 4.0 содержит также проверку правописания
.
Словарь Erwin’а обеспечивает платформу для эффективной конвертации требований к данным в физические проекты.
Конвертация типов данных.
Пользователи могут определять собственные абстрактные типы данных в логической модели и ставить им в соответствие реальные типы данных для различных СУБД. Словарь Erwin’а и возможность конвертации типов данных обеспечивает платформу для эффективной конвертации требований к данным в физические проекты.
Просмотрщик моделей (Model Explorer)
Перемещаемый "Model Explorer" включен в Er win® 4.0 для облегчения управления большими сложными моделями. "Model Explorer" содержит каталог всех объектов системы в виде раскрывающегося дерева:уровень модели (Model) показывает общий взгляд на модель, уровень Subject Area показывает подмножество модели, соответствующее конкретной бизнес-области, уровень Domain позволяет просмотреть домены модели. "Model Explorer" позволяет производить операции с диаграммами в технике drag and drop и обеспечивает быстрый доступ к свойствам объектов.
Выравнивание и групповые операции с объектами.
ER win® 4.0 включает большое количество инструментов для улучшения графического представления моделей. Средства выравнивания позволяют пользователям выделить группу объектов и затем выровнять по левому, правому нижнему или верхнему краю. Можно также установить расстояние между объектами.
Графические объекты.
ER win® 4.0 позволяет размещать графические объекты (круги,прямоугольники, линии) на диаграмме. Эти объекты могут служить для лучшего восприятия модели.

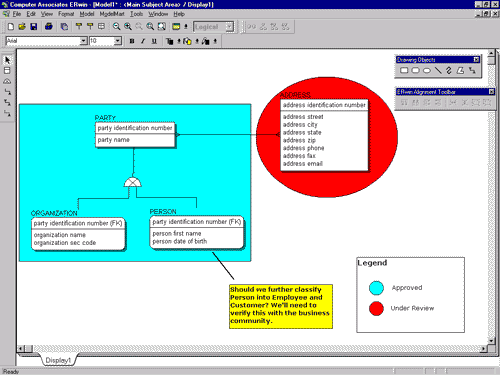

Erwin поддерживает графические объекты и содержит инструменты работы с группами объектов.
ADvantage Suite
ER win является составной частью семейства продуктов Ad vantage , предназначенной для обеспечения жизненного цикла разработки приложений. ADvantage содержит средства управления проектами, средства управления конфигурациями, системы проектирования и документирования .
Поддержка СУБД и операционных систем.
СУБД: Ingres II, CA-Clipper, DB2, dBASE, FoxPro, HiRDB, Informix, InterBase, Microsoft Access, Microsoft SQL Server, ODBC 2.0 & 3.0, Oracle, Paradox, Rdb, Red Brick Warehouse, SAS, SQL Anywhere, SQLBase, Sybase, Teradata
Операционные системы: Windows 95, 98, NT 4.0, Windows 2000
