Методология структурного анализа и проектирования SADT. Глава 4

Дэвид А. Марка, Клемент МакГоуэн, Предисловие Дугласа Т. Росса

Глава 4. Процесс моделирования

В значительной мере успех методологии SADT объясняется ее графическим языком, хотя не менее ценным является сам процесс моделирования. Процесс моделирования в SADT включает сбор информации об исследуемой области, документирование полученной информации и представление ее в виде модели и уточнение модели посредством итеративного рецензирования. Кроме того, этот процесс подсказывает вполне определенный путь выполнения согласованной и достоверной структурной декомпозиции, что является ключевым моментом в квалифицированном анализе системы. SADT уникальна в своей способности обеспечить как графический язык, так и процесс создания непротиворечивой и полезной системы описаний.

Мы утверждаем, что SADT является методологией в полном смысле, потому что она объединяет итеративный процесс создания модели, нотации, управляющие конфигурацией модели, язык ссылок для диаграмм, язык функций моделей с графическим языком описания системы, а также рекомендации по реализации аналитических проектов. Нотации, управляющие конфигурацией, гарантируют, что новые диаграммы будут корректно встроены в иерархическую структуру модели. Язык ссылок в SADT, правила сокращений для ссылок, адресованных к отдельным частям диаграммы, облегчают оформление замечаний при рецензировании модели. Язык функций позволяет декларативно определять правила работы системы, что часто является особенно важным завершающим шагом в описании системы.

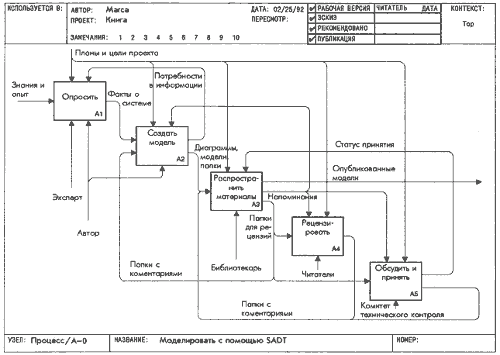

На рис. 4-1 изображен процесс моделирования в SADT, описанный с помощью SADT-диаграммы. Диаграмма отражает тот факт, что процесс моделирования в SADT является итеративной последовательностью шагов, приводящих к точному описанию системы. Высокая эффективность этого процесса обусловлена его организацией, в основе которой лежит разделение функций, выполняемых участниками создания

SADT-проектов: эксперты являются источниками информации, авторы создают диаграммы и модели, библиотекарь координирует обмен письменной информацией, читатели рецензируют и утверждают модели, а Комитет технического контроля принимает и утверждает модель. В данной главе представлен общий обзор процесса моделирования. Более детально его отдельные шаги обсуждаются в главах 5 и 6, а также в частях II и III.

4.1. Получение знаний в процессе опроса

В процессе моделирования сведения об изучаемой системе получают с помощью испытанной методики сбора информации - опросов или интервью. Для получения наиболее полной информации SADT предлагает использовать различные ее источники (например, читать документы, опрашивать людей, наблюдать за работой системы). Независимо от конкретного источника информации методология SADT рекомендует руководствоваться определенной целью при его использовании. Это означает, что вы должны определить свои потребности в информации прежде, чем выбрать очередной источник. Во время опроса графический язык SADT используется как средство для заметок, которые служат основой для построения диаграмм. Процесс опроса подробно описан в главе 7.

4.2. Документирование полученных знаний

Создание модели (блок 2 на рис. 4-1) - это второй важный этап в процессе моделирования, на котором аналитик документирует полученные им знания о данной проблемной области, представляя их в виде одной или нескольких SADT-диаграмм. Процесс создания модели осуществляется с помощью специального метода

Рис. 4-1. Процесс создания SADT-модели

детализации ограниченного субъекта. Коротко говоря, в SADT автор вначале анализирует объекты, входящие в систему, а затем использует полученные знания для анализа функций системы. На основе этого анализа создается диаграмма, в которой объединяются сходные объекты и функции. Этот конкретный путь проведения анализа системы и документирования его результатов является уникальной особенностью методологии SADT.

4.3. Корректность модели проверяется в процессе итеративного рецензирования

Моделирование в SADT - инженерная дисциплина. Это означает, что модели создаются исходя из действительной ситуации и что эти модели проходят через серию последовательных улучшений до тех пор, пока они в точности не будут представлять реальный мир. Одной из основных компонент методологии SADT является итеративное рецензирование, в процессе которого автор и эксперт многократно совещаются (устно и письменно) относительно достоверности создаваемой модели. Итеративное рецензирование называется циклом автор/читатель.

Цикл автор/читатель начинается в тот момент, когда автор принимает решение распространить информацию о какой-либо части своей работы с целью получения отзыва о ней. Материал для распространения оформляется в виде "папок" - небольших пакетов с результатами работы, которые критически обсуждаются другими специалистами в течение определенного времени. Сделанные письменные замечания также помещаются в папку в виде нумерованных комментариев. Папки с замечаниями являются, таким образом, обратной связью, которую авторы получают на свою работу. Читатели - это те, кто читает и критикует создаваемую модель (см. блок 4 на рис. 4-1), а затем помещает замечания в папки. Их работа возможна благодаря тому, что графический язык SADT-диаграмм позволяет создавать диаграммы и модели, которые можно легко и быстро читать. (Простота графического языка потому не случайна. Она позволяет получить представление о системе, на основе которого можно дать обоснованное заключение о достоверности модели.)

Обычно отдельная папка рецензируется одновременно несколькими читателями, и все их замечания поступают к определенному сроку к автору. Затем автор отвечает на каждое замечание и обобщает критику, содержащуюся в замечаниях. С помощью таких обсуждений можно достаточно быстро обмениваться идеями. Таким образом, методология SADT поддерживает как параллельный, так и асинхронный просмотр модели, что является наиболее эффективным способом распределения работы в коллективе. Это показывает, что моделирование в SADT является инженерной дисциплиной, потому что итеративная коллективная деятельность - признак инженерной деятельности. Это связано с тем, что модель в SADT очень редко создается одним автором. На практике над различными частями модели могут совместно работать множество авторов, потому что каждый функциональный блок модели представляет отдельный субъект, который может быть независимо проанализирован и декомпозирован. Таким образом, модель сама координирует работу коллектива авторов, в то время как процесс моделирования SADT координирует совместное рецензирование возникающих идей. Полное описание инженерного процесса приведено в части III.

4.4. Координация процесса рецензирования

Организация своевременной обратной связи имеет важнейшее значение для эффективного моделирования, потому что устаревшая информация потенциально способна свести на нет все усилия по разработке системы. Вот почему SADT выделяет специальную роль наблюдателя за процессом рецензирования. На рис. 4-1 показано, что эту роль выполняет библиотекарь, который является главным координатором процесса моделирования в SADT, обеспечивая своевременное и согласованное распространение рабочих материалов. Библиотекарь распространяет полученные от авторов папки, контролирует их движение, рассылает напоминания о своевременном возвращении авторам папок с замечаниями и о сроках ответов авторов на предложения читателей. Кроме того, библиотекарь печатает законченные модели после того, как они одобрены и приняты к использованию.

4.5. Модели используются после их одобрения

Вспомним, что SADT-модели создаются с конкретной целью, и эта цель записана на диаграмме А-0 модели. В каком-то смысле эта цель определяет, как будет использоваться модель. Таким образом, как только завершено создание модели с требуемым уровнем детализации и модель проверена, она может применяться для достижения поставленной цели. Например, модель экспериментального механического цеха создана для описания деятельности различных работников механического цеха, хотя результирующая модель всегда предназначалась как основа учебного руководства для нового персонала. Если эта модель точно описывает работу персонала в цехе, но не может служить для подготовки учебного руководства - она бесполезна. Точная модель не всегда полезна.

В процессе SADT-моделирования рекомендуется выделить специальную группу людей, ответственных за то, что создаваемая в процессе анализа модель будет точна и используема в дальнейшем. Эта группа, называемая Комитетом технического контроля (см. блок 5 на рис. 4-1), отвечает за контроль качества моделей, создаваемых авторами SADT-проекта. Комитет следит за выполняемой работой и ее соответствием конечным целям всего проекта. Члены Комитета обсуждают модель и оценивают, насколько она может быть использована и будет использована соответствующим образом в ходе выполнения проекта для достижения его глобальных целей.

Таким образом, Комитет технического контроля находится в наиболее выгодном положении при определении текущего направления развития проекта и выработке предложений по его корректировке. Комитет реализует это с помощью рецензий. Модели, которые достигли желаемого уровня детализации и точности с точки зрения технических требований, направляются членам Комитета технического контроля для обсуждения и утверждения. Комитет оценивает, насколько применима данная модель. Если модель признана Комитетом применимой, она публикуется. В противном случае авторам направляются замечания для необходимой доработки.

4.6. Резюме

SADT - это методология, потому что она интегрирует процесс моделирования, управление конфигурацией проекта, использование дополнительных языковых средств и руководство проектом со своим графическим языком. Процесс моделирования может быть разделен на несколько этапов: опрос экспертов, создание диаграмм и моделей, распространение документации, оценка адекватности моделей и принятие их для дальнейшего использования. Этот процесс хорошо отлажен, потому что при разработке проекта специалисты выполняют конкретные обязанности, а библиотекарь обеспечивает своевременный обмен информацией. Успех SADT-проектов объясняется также и тем, что Комитет технического контроля оценивает модели с точки зрения их реального использования.

На этом завершается обзор основных концепций SADT, связанных с функциональными диаграммами и функциональными моделями. Главы 5 и 6 посвящены более глубокому изучению материала, касающегося диаграмм, моделей и процесса их разработки, который называется созданием модели. Вы, возможно, пожелаете теперь перейти к части II, чтобы узнать, как начинается создание функциональной модели. Если это так, не стесняйтесь вернуться к главам 5 и 6, когда захотите глубже познакомиться с концепциями методологии SADT.

Дополнительная литература

  • Mihram, A.: "The Modeling Process", IEEE Transactions on Systems, Man and Cybernetics, vol. 2, no. 5, November 1972.
  • Ross, D. and Schoman, K.: "Structured Analysis for Requirements Definitions", IEEE Transactions on Software Engineering, vol. SE-3, no. 1, January 1977.
  • SofTech, Inc.: "Introduction to IDEFO", SofTech Deliverable no. 7500-14, September 1979.
  • SofTech, Inc.: "Integrated Computer-Aided Manufacturing (ICAM) Report: Function Modeling Manual (IDEFO)", contract no. F33612-78-C-5158, SofTech, Inc., 1981
