Уроки Corel DRAW. Карандаш в CorelDRAW, для новичков.

Источник: demiart
ABUZA

Использование программы версии X4

Карандаш в CorelDRAW

Карандаш в CorelDRAW *

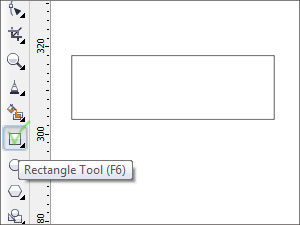

1. Создаём прямоугольник Rectangle Tool (F6) шириной 54 mm, высотой 17 mm.

Карандаш в CorelDRAW *

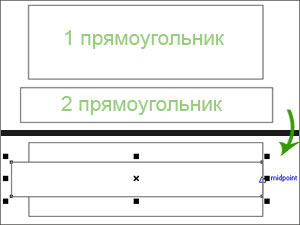

2. Строим второй прямоугольник шириной 58 mm, длиной 8 mm. Расположите второй прямоугольник как на рисунке ниже. Пользуйтесь привязкой при перемещении. Привязка включается и выключается набором двух клавишь Alt+Z. Чтобы перетащить второй прямоугольнтик, выберите его и наведите курсор мыши на центр правой грани, когда высветится синим треугольником центральная точка грани (midpoint) нажмите на неё левой кнопкой мыши и удерживая кнопку нажатой, перетащите прямоугольник в центр правой грани первого прямоугольника.

Карандаш в CorelDRAW *

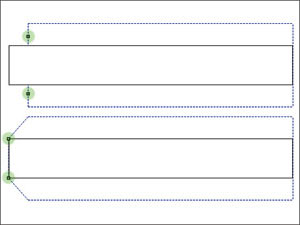

Конвертируем первый прямоугольник в кривые - Карандаш в CorelDRAW * Convert To Curves (Ctrl+Q), для того, чтобы добавить новые точки. Не убирая выделения с конвертируемого прямоугольника, нажимаем на панели Toolbox (что слева) на иконку Карандаш в CorelDRAW * Shape Tool (F10) и добавляем две точки на левую грань (сторону) прямоугольника. Действия добавления точек я использую два: первое - два раза (быстро) кликаю левой кнопкой мыши по грани прямоугольника (контуру фигуры); второй - правой кнопкой мыши кликаю по грани прямоугольника и в контекстном меню выбираю Add (Добавить). Итак, добавили две точки. Затем, используя привязку, перетащите новые точки влево, где находятся точки (вершины) второго прямоугольника.

Карандаш в CorelDRAW *

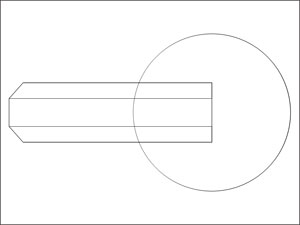

3. Справились, идём дальше. Создаём обточенную часть карандаша. Строим Ellipse Tool (F7) шириной и высотой 45 mm. Используя привязку поместите центр окружности в середину правых граней наших прямоугольников.

Карандаш в CorelDRAW *

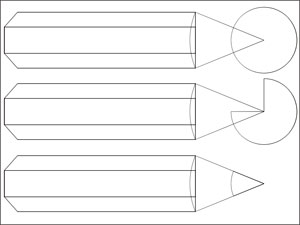

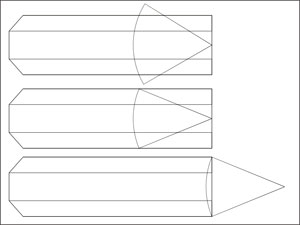

4. В свойствах окружности выберите иконку Карандаш в CorelDRAW * Pie, не убирая выделения с окружности, нажмите на панели Toolbox на иконку Карандаш в CorelDRAW * Shape Tool (F10) и используя привязку расположите мышкой точки как можно ближе к горизонталым граням первого прямоугольника (уже многоугольника), для чего используйте приближение лупой или роликом мыши. Перетащите за верхнюю или нижнюю точку (исп. привязку) получившуюся фигуру к правой верхней или нижней точке фигуры многоугольника. Затем, если хотите точности, конвертируйте Ctrl+Q получившуюся фигуру из нашей окружности и используя привязку прилепите две левые точки бывшей окружности к тем же вершинам многоугольника (ужасно, но думаю понятно).

Карандаш в CorelDRAW *

5. Теперь примерно таким же способом, что и в предыдущих двух пунктах, строим обточенный стержень. Окружность стержня диаметром 20 mm (ширина = 20 mm, высота = 20 mm). Центр второй окружности поставте в центр первой окружности (исп. привязку для перемещения). Ну, а с помощью интструментов Pie Карандаш в CorelDRAW * и Shape Tool Карандаш в CorelDRAW * точки лягут уже ровно на грани первой окружности.

Карандаш в CorelDRAW *

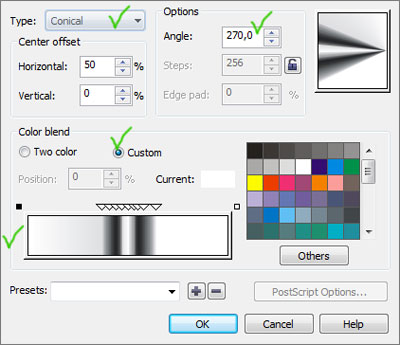

6. Градиент обточенного стержня. Вызов диалогового окошка - выберите фигуру и нажмите F11 или нажмите иконку Карандаш в CorelDRAW * и выберите вторую строчку.

Карандаш в CorelDRAW *

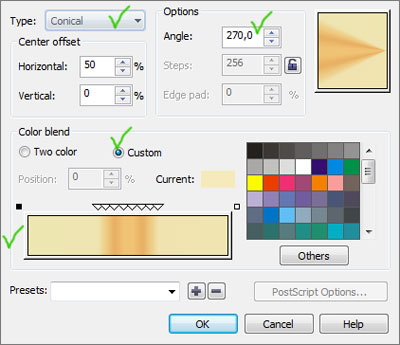

7. Градиент обточенного дерева:

Карандаш в CorelDRAW *

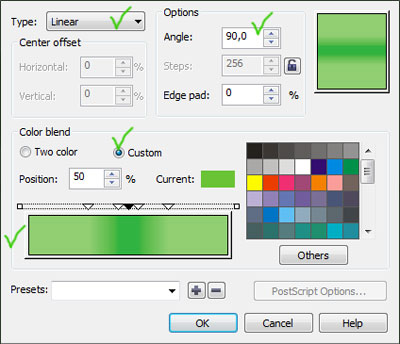

8. Градиент первого прямоугольника (многоугольника):

Карандаш в CorelDRAW *

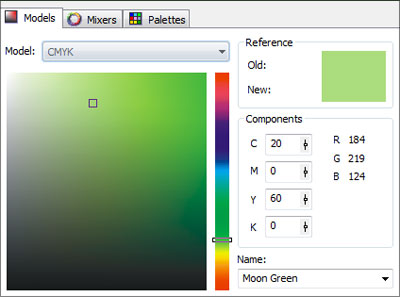

9. Цвет второго (меньшего) прямоугольника. Вызов диалогового окошка - выберите фигуру и нажмите Shist+F11 или нажмите иконку Карандаш в CorelDRAW * и выберите первую строчку.

Карандаш в CorelDRAW *

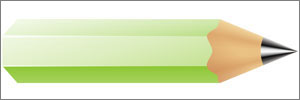

10. Должно получиться что-то вроде простенького карандашика (см. ниже).
Делаем блик. Копируем многоугольник. Копирую я следующим способом - выбираю фигуру и с нажатой правой кнопкой мыши перетаскиваю в сторону, отжимаю кнопку и в открывшемся контекстном меню выбираю Copy Here (Копировать сюда). Выделите скопированный элемент, нажмите правой кнопкой мыши по нему и в контекстном меню выберите Order>In Front Of - ваша мышка станет чёрной горизонтальной стрелкой. Нажмите этой стрелкой на второй сделанный нами прямоугольник. Этим самым, мы просто, слой нашего клона поставили выше слоя многоугольника и второго прямоугольника и ниже слоЁв других фигур.
Далее с помощью привязки (перетаскивайте за точку) перетаскиваем наш клонированный элемент на тоже место где и многоугольник. Закрашиваем в белый цвет. Зная как добавлять точки, вам нетрудно будет удалить левую-нижнюю точку нашего клона (удалить точку - 1] выделить точку и нажать кнопку delete; 2] кликнуть два раза левой кнопкой мыши по точке; 3] правой кнопкой по точке и в контекстном меню выберите Delete).
А правую-нижнюю точку, с помощью привязки, перетащите к правой-нижней точке второго прямоугольника (легко прилепится).

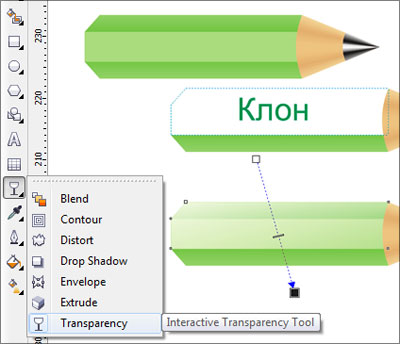

Осталось наложить прозрачнось на клон (см. рис. ниже).

Карандаш в CorelDRAW *

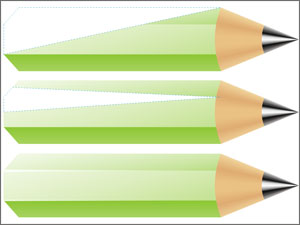

11. Ещё пару бликов можно сделать на, так называемые, грани или углы нашего карандашика. Способ схожий с пунктом №10, т.е. с предыдущим. Также копируем многоугольник. Затем ставим его слой ниже обточенной части карандаша. Для этого выделите скопированный элемент, нажмите правой кнопкой мыши по нему и в контекстном меню выберите Order>Behind, когда мышка станет чёрной стрелкой, нажмите на обточенный карандаш (дерево).
Далее перетаскиваем клон на место многоугольника (с помощью привязки), закрашиваем в белый цвет. Теперь, если клон не выделен, то выделите его и нажмите клавишу F10 (см. пункт №2). Сразу выделите и удалите одну точку справа и одну точку слева (см. рис. ниже). С помощью привязки перетаскиваем точки так как на рисунке ниже. Пользуйтесть приближением (роликом мыши или лупой) для удобства. Также на получившийся блик можете по желанию наложить прозрачность (см. рис. пунк №10). Этот блик должен быть ярче первого, так что прозрачность делайте не сильной.

Карандаш в CorelDRAW *

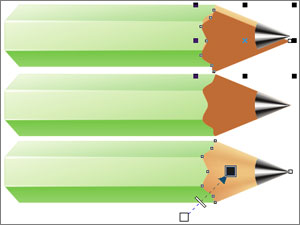

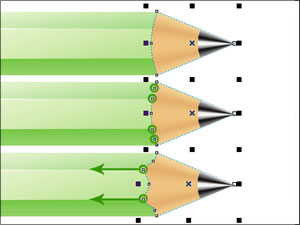

12. Делаем реальнее часть обточенного карандаша. Выделите эту часть. Если ещё не конвертировали в кривые, то конвертируем её Карандаш в CorelDRAW * Convert To Curves (Ctrl+Q). Не убирая выделения, нажмите F10. Теперь нужно добавить 4 точки (см. рис. ниже). Добавили.
Далее, две точки, которые лежат на углах (якобы), перетаскиваем немного влево (используйте привязку) [см. рис. ниже].

Карандаш в CorelDRAW *

13. В заключении урока, добавим обточенному дереву тени. Копируем обточенное дерево , ставим слой копии ниже слоя обточенного стержня , перемещаем на место обточенного дерева (т.е. копия получится сверху обточенного дерева ). Закрашиваем копию в коричневый цвет и применяем прозрачность (см. рис. ниже).

Карандаш в CorelDRAW *

PS Урок изменён!

Автор ABUZA
