Первые шаги с CA ERwin Process Modeler. Часть 4

Александр Ампилогов

Читать часть 3

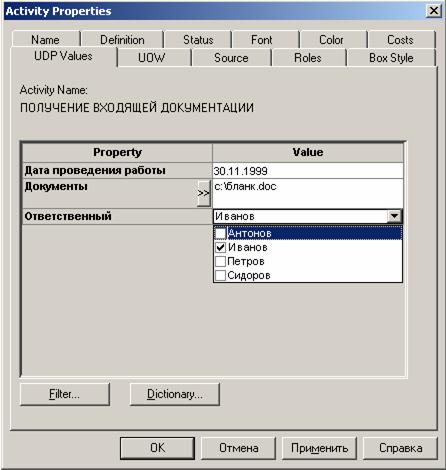

Следующая вкладка UDP Values - значения свойств определенных пользователем:

Здесь картинка также из другой модели. Если тех свойств, которые поддерживаются самим BPwin-ом не достаточно, то можно воспользоваться возможностью задания произвольных свойств с помощью словаря свойств определенных пользователем или нажав на кнопку Dictionary вызывается менеджер редактирования свойств определенных пользователем.

Как видно, на этой вкладке имеется поле для определения заданных свойств определенных пользователем (СОП).

В левой части имя свойства.

В правой значение, определенное соответствующему свойству.

Filter - фильтр СОП по ключевым словам.

BPwin имеет большой набор типов данных для СОП - всегда найдется то, что нужно. Так, например, на изображении выше мы видим три типа данных: дата, список команд и текстовый список с множественным выбором.

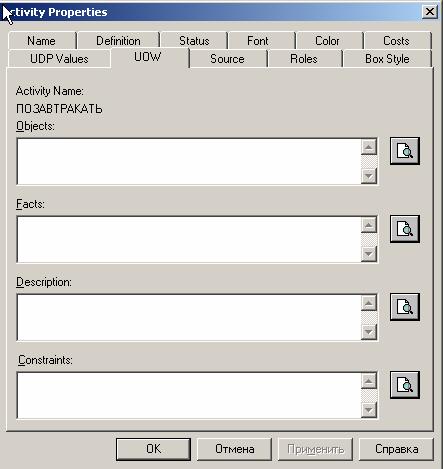

Вкладка UOW:

Эта вкладка позволяет задать дополнительные свойства функций. Как правило, эти данные заполняются для функций IDEF3 диаграммы, но могут быть заданы для любого объекта.

Objects - поле для задания перечня объектов;

Facts - поле для задания данных;

Description - поле для задания описания;

Constraints - поле для задания ограничений.

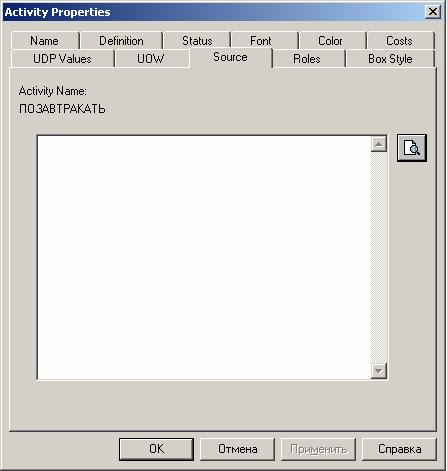

Вкладка Source:



На этой вкладке в текстовом поле задается информация о ресурсах функции.

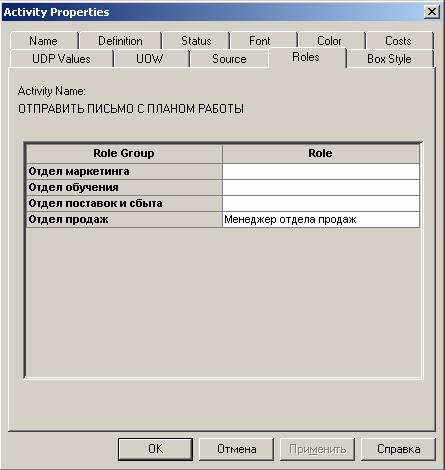

Вкладка Roles:

На этой вкладке можно задать роли, которые будут выполнять эту функцию. Роли нужно задать в словаре ролей, но учтите, что добавить роли можно добавить только в определенную группу ролей, так что сначала задайте группы ролей в соответствующем словаре.

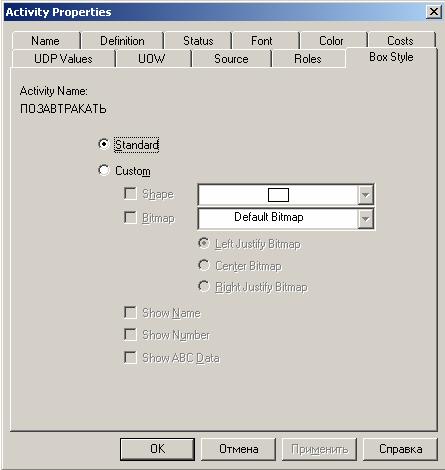

Итак, последняя вкладка этого окна Box Style:



В этой вкладке можно определить вид блока, который используется для определения функции.

Радиокнопка Standard - элемент будет прорисован в соответствии с методикой моделирования;

Радиокнопка Custom - активирует возможность определения пользовательских настроек для отображения бокса.

Shape - выбор формы бокса;

Bitmap - выбор изображения и его положения в боксе:

Left Justify Bitmap - слева;

Center Bitmap - по центру;

Right Justify Bitmap - справа;

Show Name - отображать имя;

Show Number - отбражать номер;

Show ABC Data - отбражать стоимость.

Итак, мы рассмотрели все вкладки для задания параметров функционального блока.

Читать часть 5
