Еще совсем недавно аналитики Gartner включали платформу Siebel Analytics лишь в группу «Провидцы» своего «магического квадрата» - Magic Quadrant for Business Intelligence Platforms - отмечая технологические достоинства этой платформы, они не высоко оценили стратегию компании по ее продвижению. После покупки компании Siebel Systems корпорацией Oracle в прошлом году и решительных действий по ее развитию и продвижению, аналитики Gartner поменяли свое мнение. Попытаемся разобраться насколько заслуженно Oracle Business Intelligence Suite Enterprise Edition (Oracle BI Suite ЕЕ) оказалась, по мнению, Gartner в числе лидеров, особенно если учесть, что большинство российских специалистов знает об этой платформе очень немного.
Платформы разные бывают
Способы доступа к источникам данных определяют архитектуру аналитических платформ. В соответствии с используемыми способами все аналитические платформы делятся на две группы.
Платформы первой группы ориентированы на работу с выделенными источниками данных - хранилищами и витринами данных, которые специально сформированы для аналитической обработки, что выражается и в особых структурах и моделях данных этих источников. В настоящее время наибольшее признание в качестве модели данных для анализа данных получила многомерная модель, которая может быть реализована и средствами реляционных СУБД, и средствами многомерных (OLAP) СУБД. Эффективность и удобство выполнения анализа при использовании последних значительно выше, чем при применении реляционных СУБД, поэтому OLAP-серверы является ядром аналитических платформ первой группы. К этой группе относятся аналитические платформы Microsoft, Hyperion Solutions, «старая» аналитическая платформа Oracle (теперь Oracle Business Intelligence Suite Standard Edition) и др.
Платформы второй группы, а это прежде всего платформы компаний Business Objects, Cognos, Microstrategy, разработаны для работы с более широким кругом источников, в который помимо хранилищ и витрин данных (реляционных и многомерных) входят «обычные» базы данных, создаваемые транзакционными (класса OLTP) системами, и, возможно, другие источники данных: XML-файлы, плоские файлы, файлы MS Excel … Можно сказать, что эти платформы в принципе «равноудалены» от различных источников данных.
В состав платформ второй группы не входят OLAP-серверы и другие средства непосредственного доступа к источникам данных, для доступа к данным в этих платформах используются в основном стандартные интерфейсы к соответствующим серверам: ODBC/JDBC для доступа к реляционным базам/хранилищам, MDX (MultiDimensional eXpressions - язык запросов для простого и эффективного доступа к многомерным структурам данных, наподобие языка SQL) для доступа к многомерным (OLAP)… Кроме того, в некоторых платформах используются и «родные» для конкретных источников интерфейсы. Например, интерфейс OCI (Oracle Call Interface) для доступа к базам данных Oracle, интерфейс XMLA (XML for Analysis - xml-стандарт) для доступа к многомерным хранилищам SAP BI/BW, интерфейсы к базам данных популярных пакетов…
Архитектура
Платформа Oracle BI Suite EE по способам доступа к данным и архитектуре относится ко второй группе. В архитектуре этой платформы (рис. 1) центральное место занимает аналитический сервер - Oracle BI Server, через который реализуется весь доступ к разнообразным источникам данных.
Этот сервер называют аналитическим сервером приложений (business intelligence application server), так как он поддерживает интерфейсы к реляционным и многомерным (OLAP) базам (ODBC, OCI, MDX, CLI), а также к плоским файлам, XML-документам, таблицам MS Excel, базам данных наиболее популярных приложений SAP R/3 и mySAP, Oracle e-Business Suite, JD Edwards Enterprise One, Peoplesoft Enterprise, Oracle Siebel CRM и др., а также выполняет роль интегратора, которая традиционно была прерогативой промежуточной области (staging area) хранилища данных. Пожалуй, Oracle BI Suite EE - это самая «всеядная» (в части источников данных) аналитическая платформа.
Oracle BI Server также обладает всей необходимой серверной инфраструктурой, включая управление сессиями, запросами, отменами и блокировками, ведением журналов и мониторингом активности, балансировкой нагрузки на сервер, и, самое главное, эффективной системой кеширования запросов пользователей и их результатов.
Основными архитектурными компонентами системы являются: Oracle BI Server, Oracle BI Web и Oracle Delivers Server

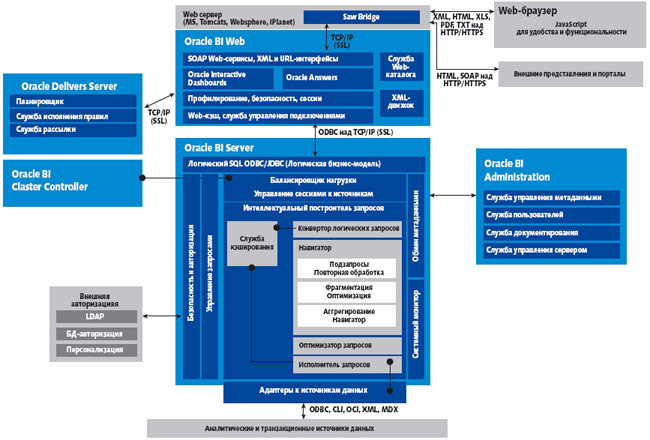

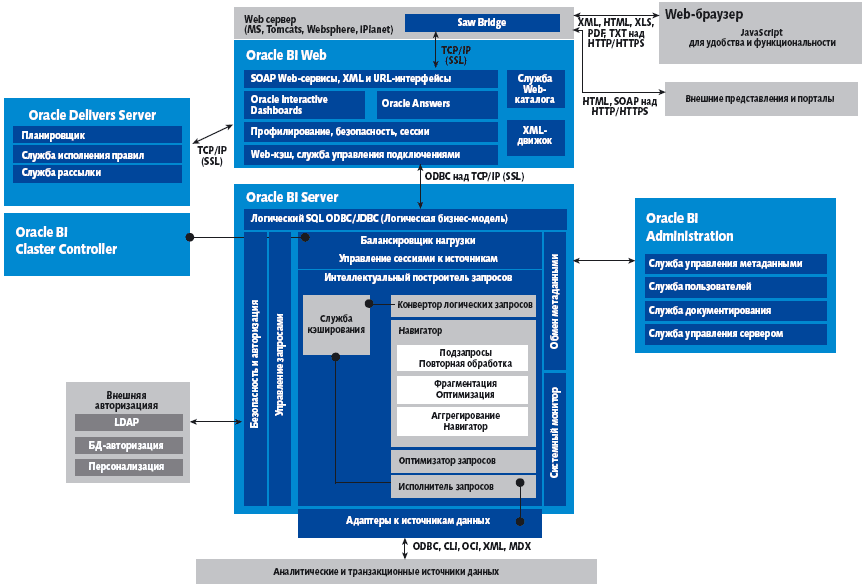

Рис. 1. Архитектура Oracle BI Suite ЕЕ
Oracle BI Server централизованно хранит метаданные об источниках данных и бизнес-объектах (business definitions) в своем репозитории, доступном всем инструментам платформы Oracle BI EE.
Oracle BI Web предоставляет интерфейсы для всех компонент системы, используемых для визуализации данных. Он взаимодействует с Oracle BI Server и выполняет ряд важнейших функций: отвечает за авторизацию пользователей и персонализацию интерфейса для них, генерацию логических запросов к аналитическому серверу, хранение и администрирование метаданных (Web-каталог) для отчетов и интерактивных панелей, осуществляет дополнительную пост-обработку данных.
Oracle Delivers Server необходим для работы проактивной составляющей в платформе, позволяющей задавать модели для выявления проблем, фильтровать данные в соответствии с заданными правилами, уведомлять пользователей по множеству каналов, включая электронную почту и SMS и давать возможность пользователям принимать решение в ответ на оповещение. Основные его функции это: создание и подписки на уведомления, автоматическое оповещение и планировщики, администрирование каналов и учетных записей доставки.
Для достижения высокой производительности и масштабируемости системы Oracle BI Server и Oracel BI Web можно объединять в кластеры. Поддерживается возможность балансировки нагрузки, позволяя распределять запросы и пользовательские сеансы на разные сервера.
В целом следует отметить, что принципы, заложенные в архитектуре Oracle BI EE, позволяют разработчику иметь единый взгляд и модель представления всей корпоративной информации, содержащейся в различных системах. В соответствии с этим, разработка всего BI-решения упрощается, а главное снижаются издержки. Другой важной для разработчика стороной архитектуры является доступ к информации в режиме реального времени или через многоуровневую систему кеширования. Для администрирования и сопровождения системы важным является то, что она построена на единой инфраструктуре и обладает общими инструментарием администрирования.
Современная тенденция интеграции приложений с Internet технологиями находит свою полную поддержку в Oracle BI Suite EE. Так Oracle BI Web предлагает интерфейс на основе Web-сервисов. В целом вся платформа Oracle BI SuiteEE построена на SOA (Service Oriented Architecture) архитектуре.
Клиентские приложения
Если способы доступа к источникам данных определяют архитектуру аналитических платформ, то функциональность клиентских приложений и аналитических средств определяет функциональные возможности системы. Большинство аналитических платформ предлагают ограниченный набор приложений, обычно состоящий из средств построения аналитических запросов и отчетов и неких панелей или книг для объединения связанных отчетов и представления их конечному пользователю. Если же платформа и обладает полным спектром аналитических возможностей, то часто у каждого ее компонента были свои метаданные. В отличие от этого в Oracle BI Suite EE все клиентские приложения и инструменты были с самого начала созданы для совместного использования одних и тех же метаданных, аналитического сервера приложений, инфраструктуры вычислений и инструментов администрирования, единой модели безопасности и управления привилегиями пользователей.
В состав платформы Oracle BI Suite EE входит следующий набор инструментов (клиентских приложений):
- BI Answers - инструмент для выполнения произвольных (ad hoc) запросов и анализа;
- BI Interactive Dashboard - интерактивные информационные Web-панели, отображающие персонализированную информацию;
- BI Publisher - масштабируемое средство формирования регламентированных отчетов в разных форматах на основе данных из множества источников и их рассылки по различным каналам;
- BI Briefing Books - средство создания и просмотра «мгновенных снимков» информационных панелей;
- BI Disconnected Analytics - средство доступа пользователей к возможностям BI Answers и BI Interactive Dashboard при работе в режиме оффлайн, предусматривает полную и инкрементальную синхронизацию данных мобильной среды с корпоративными источниками данных;
- BI Office Plug-In - инструмент работы с аналитическим сервером через такие приложения как MS Word, Excel и Powerpoint;
- BI Delivers - механизм распространения по различным каналам сообщений о событиях.
Значительной особенностью Oracle BI Suite EE является наличие компонентов для проактивной аналитики (BI Delivers). Идея достаточно проста - оповещение аналитической системой о факте выхода того или иного показателя за установленные пределы. При этом в качестве формируемого события - выход показателя за установленные пределы - может выступать электронное письмо с вложенным отчетом, sms-сообщение, и т. д.
Кроме того в состав клиентских приложений в Oracle BI EE включен очень мощный и функциональный сервер формирования регламентированных отчетов и форм (BI Publisher). Он имеет централизованную архитектуру, обеспечивающую генерацию и безопасное распространение отчетов и может работать над одной и той же моделью данных с Oracel BI EE.
И, наконец, объявлено, что в Oracle BI EE будет реализована интеграция с Oracle BPEL PM, что открывает перед разработчиками широкие перспективы по включению BI-средства в бизнес-процессы компании, включая организацию корпоративного документооборота.
Все клиентские приложения реализованы в «чистой» Web-среде, на основе HTML, DHTML, JavaScript - пользователю не придется выполнять загрузка какого-либо клиента, использовать программные расширения, элементы управления на базе ActiveX или Java апплеты. Это позволяет пользователя работать с системой, откуда угодно для этого необходимо лишь иметь Web-браузер.
Метаданные
Аналитический сервер Oracle BI Server представляет данные пользователям согласно логической бизнес-модели - корпоративной семантической модели (Enterprise Semantic Model). Эта модель имеет три слоя (рис. 2): физический, содержащий метаданные о физических источникам данных, имена таблиц, первичные и внешние (primary and foreign) ключи, статистики по количеству строк (row counts), правила доступа к таблицам, а также пул соединений; бизнес-слой, содержащий описания измерений и иерархий, логические таблицы, правила выбора источников данных, правила построения вычислений, агрегаций и временного анализа, а также правила детализации; слой представления - упрощенное, персонализированное представление данных, к которым ссылаются с применением «логического SQL».

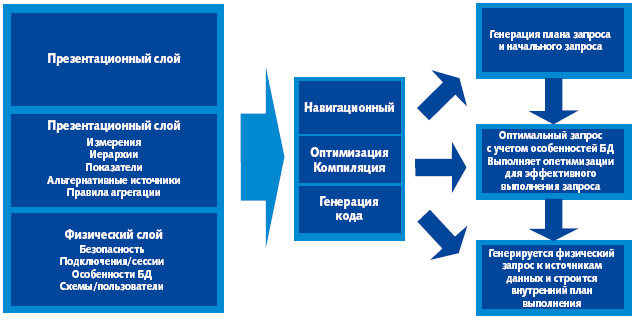

Рис. 2. Слои корпоративной семантической модели
Физический слой этой модели связан с физическими соединениями к источникам данных: реляционным и многомерным (OLAP) через SQL-представления или MDX (только к многомерным), XML-, или любой источник данных с ODBC-интерфейсом.
Бизнес-слой обеспечивает уровень абстракции над физическими объектами и позволяет администратору группировать данные в логические тематические области (logical subject areas). «Направления детализации» (Drill paths) могут быть установлены с применением определений измерений и размерностей. Они могут использовать преимущества встроенного «движка» вычислений (in-built calculation engine) в аналитическом сервере.
Слой представления определяет, что конечные пользователи увидят, когда они начнут выбирать данные в клиентском приложении. Это может быть полный набор данных в бизнес-слое или просто поднабор, и вы можете применять фильтры и ограничения (scoping), так что отдельные департаменты/сотрудники увидят только «свои», непосредственно для них предназначенные, данные.
Доступ к данным и обработка запросов
Oracle BI Server в части обработки запросов запросов выполняет две основные функции: компиляцию входящих запросов (от пользователей) в исполняемый код и непосредственно исполнение этого кода. Разбор и компиляция запроса состоит из пяти основных стадий: синтаксического анализа, генерации логического запроса, навигации, переписывании и генерации конечного кода. При этом основной и самой важной является именно стадия переписывания или оптимизации запросов. На этой стадии сервер занимается оптимизацией с учетом специфики каждого конкретного источника. Механизм объединения данных учитывает физическое расположение данных (таблица базы данных или, например, плоский файл), особенности функциональности SQL, поддерживаемого базой данных, а также аналитической сложности запроса.
В платформе Oracle BI Suite ЕЕ обработка запросов к данным максимально переносится, насколько это возможно, на серверы источников данных. Хотя аналитический сервер этой платформы может выполнять OLAP-вычисления и анализ, лучше все-таки использовать для этого выделенный OLAP-сервер, и, аналогично, при работе со сверхбольшими наборами данных лучше использовать высокопроизводительный сервер реляционной СУБД. Поэтому, когда возможно, для обработки используются именно эти технологии, а не аналитический сервер, роль которого в этом случае заключается в принятии запросов от инструмента (клиентского приложения) и их трансляции в предложения SQL (или MDX) к базам исходных данных. Когда эти базы возвращают результаты, аналитический сервер сводит данные, если нужно, сам выполняет некоторые вычисления, форматирует эти данные и возвращает их клиентскому приложению.
Сгенерированные предложения SQL оптимизируются, чтобы была возможность пользоваться преимуществами базы данных источника. Ее сервер может получать доступ к данным в агрегированных таблицах (aggregate tables), если он «знает» о таковых. Это может означать, например, что вы можете прямо отображать измерения на более высокий уровень агрегирования, до агрегированных таблиц в базе данных, которые можно использовать как замену для механизма перезаписи в запросе (query rewrite mechanism) в базе данных Oracle. Эту особенность можно задействовать, чтобы задать аналитическому серверу использование другого представления (view) SQL для аналитического пространства (analytic workspace) Oracle, если требуется агрегирование более высокого уровня.
В целом, Oracle BI Server предоставляет очень широкие возможности настройки доступа данным и их обработки с максимальным использованием метаданных, за что этот сервер некоторыми аналитиками именуется «интеллектуальным» (intelligent).
Хранилища «виртуальные» и «настоящие»
Выше очень кратко представлены архитектура и основные особенности Oracle BI Suite EE. Безусловно, разработчики при применении этой платформы придумают новые схемы и подходы к созданию приложений. Сейчас же хотелось бы остановиться только на одном моменте.
Предположим, что у заказчика в промышленной эксплуатации есть несколько транзакционных систем со своими базами данных (первичными источниками) и нужно получить консолидированную аналитическую отчетность на основе данных из этих баз данных. С помощью Oracle BI Server можно решить эту задачу без проектирования и построения классического хранилища данных! Фактически, можно создать «виртуальное хранилище данных», которое для клиентских приложений будет выглядеть как независимый источник денормализованных данных (в привычных понятиях: анализируемые величины, аналитические разрезы, иерархии и т. д.). При обработке поступающих запросов аналитический сервер будет их транслировать к первичным источникам данных, в том числе транзакционным. Минусы такого решения - нагрузка на первичные источники и неэффективная для отчетов физическая модель данных в первичных источниках (в основном сильно нормализованная, распределенная структура). Для решения этих проблем и предлагается строить «настоящее» хранилище данных… Поэтому «виртуальное хранилище данных» можно рассматривать как быстрое и временное решение, чтобы потом перейти к полноценному хранилищу данных.
Однако, оба эти варианта с «виртуальным» и «настоящим» хранилищами данных не исключают друг друга и возможно их эффективное сочетание, благодаря механизму доступа к данным в Oracle BI Server.
Любое хранилище данных работает по расписанию, в соответствии с регламентом, например, только ночью. С другой стороны, хранилище обеспечивает снижение нагрузки на транзакционные (учетные) системы - первичные источники данных. Кроме того, информация в хранилищах размещена в денормализованном виде, что обеспечивает минимальное время отклика системы на запросы. Oracle BI Server можно настроить таким образом, что при обращении к историческим данным он будет «прозрачно» для пользователя переадресовывать запросы хранилищу, а при обращении к данным, например, текущего дня - к базе данных транзакционной системы. Альтернативным вариантом решения может быть использование агрегированной информации, которая содержится в хранилище, с возможностью ее детализации до первичных проводок, находящихся в транзакционной системе.
Можно даже ввести такое понятие как «материализации» виртуального хранилища, когда постепенно в зависимости от бизнес задач и требований происходит формирование полноценного хранилища данных. Изначально трудно определить весь спектр бизнес областей и понятий, которые понадобятся для BI-среды. Обычно этот список растет со временем. Сразу начинать формировать хранилище данных не всегда возможно и удобно. Виртуальное же хранилище можно рассматривать как прототип для будущей большой системы.
***
Платформа Oracle BI Suite EE по способам доступа к данным и архитектуре относится ко второй группе. Но, по мнению многих аналитиков, называющих Oracle BI Suite EE аналитической платформой следующего поколения, в ней эта архитектура реализована наиболее полно, последовательно и эффективно, что конкретно и проявляется прежде всего в именно в такой реализации аналитического сервера с доступом к разнообразным источникам данных, определении метаданных и их использовании, обработке запросов пользователей.
