3D-печатный корпус для DIY-диммера

Источник: habrahabr
webself

Герой нашего сегодняшнего поста - Алексей Маркин AlexNZ, арт-директор екатеринбуржской компании JetStyle. Алексей не только предложил помочь разработать корпус для нашего диммера, но и во-первых - действительно его разработал, во-вторых - напечатал сам на своем принтере несколько экземпляров, и, в-третьих - красиво сфотографировал результат своей работы. За что мы говорим ему сегодня огромное спасибо!

Краткий ввод в курс для тех, кто первый раз увидел наш проект

Хотите быть в курсе всех событий проекта? Это совсем не сложно!

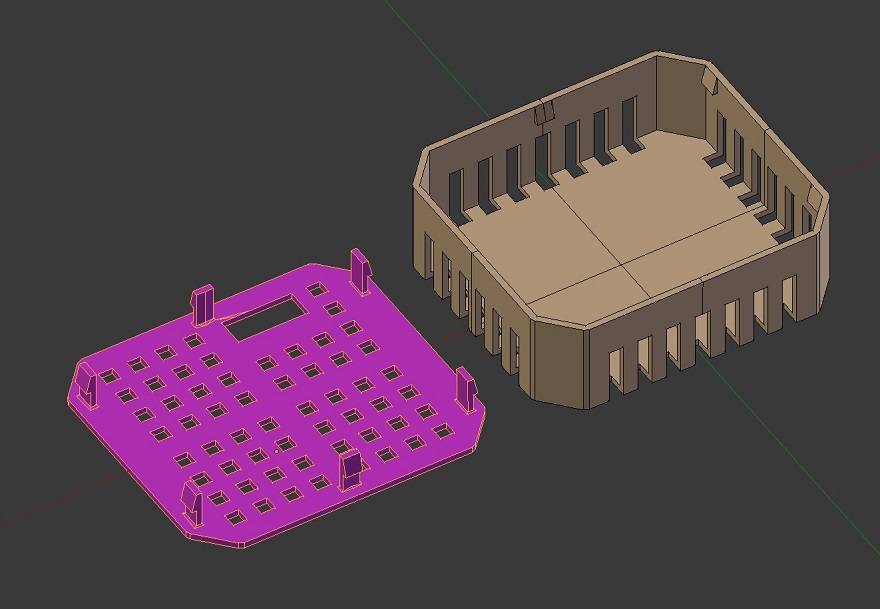

Работа выполнена в бесплатном пакете Blender:

Исходник лежит здесь, но не торопитесь хватать его и печатать десятками. Это только альфа-версия, нам еще предстоит изрядно скорректировать модель. Поработать с защелками, которые имеют тенденцию к ломке, сделать специальные отверстия для вводного кабеля и так далее. Измененная модель так же будет опубликована. А пока все интересующиеся могут сами поиграться в редакторе, что-то поменять под себя и напечатать свой персональный экземпляр.

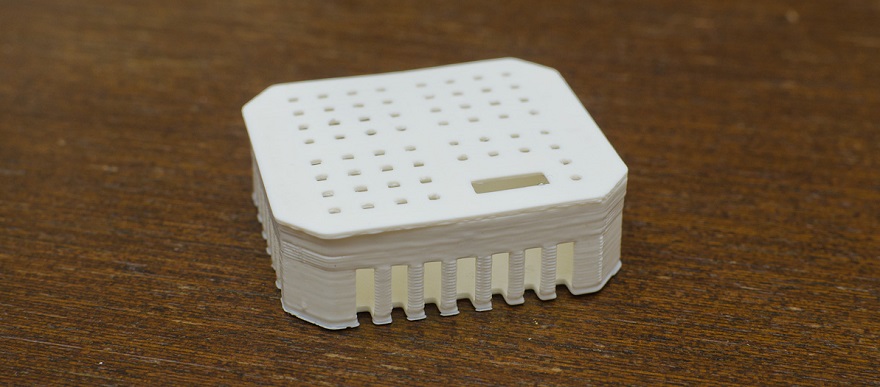

Напечатанный корпус выглядит так:

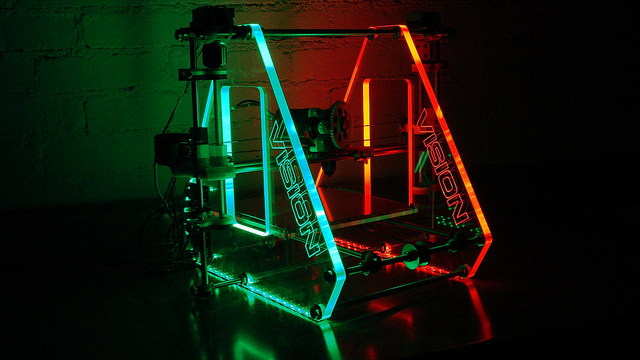

Деталь основания корпуса была отполирована с применением ацетоновой бани. Ориентировочный вес корпуса порядка 6 грамм. Использовался Vision "Hometeam" 3d Printer, приобретенный на Kickstarter:

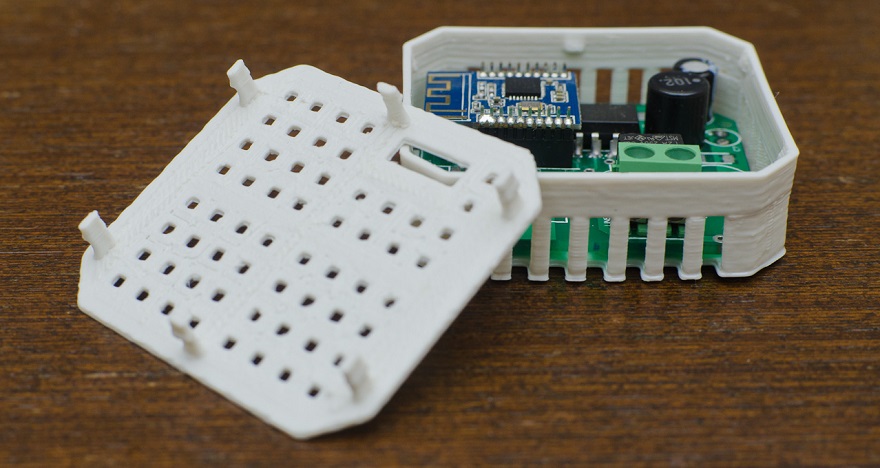

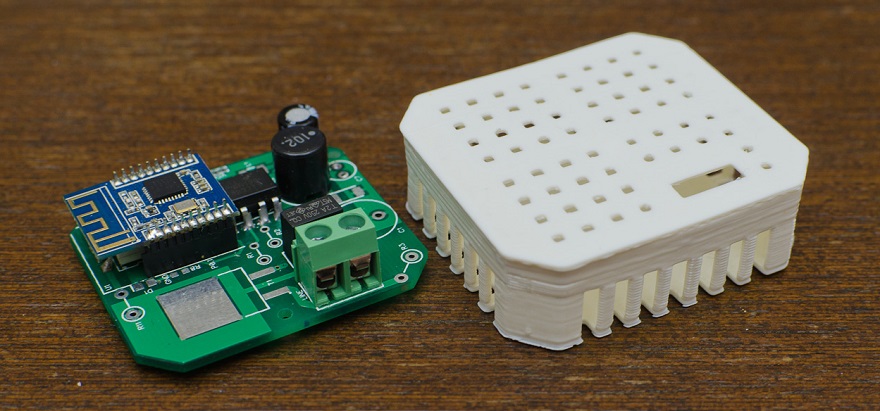

Корпус рядом с частично собранной начинкой DIY-диммера:

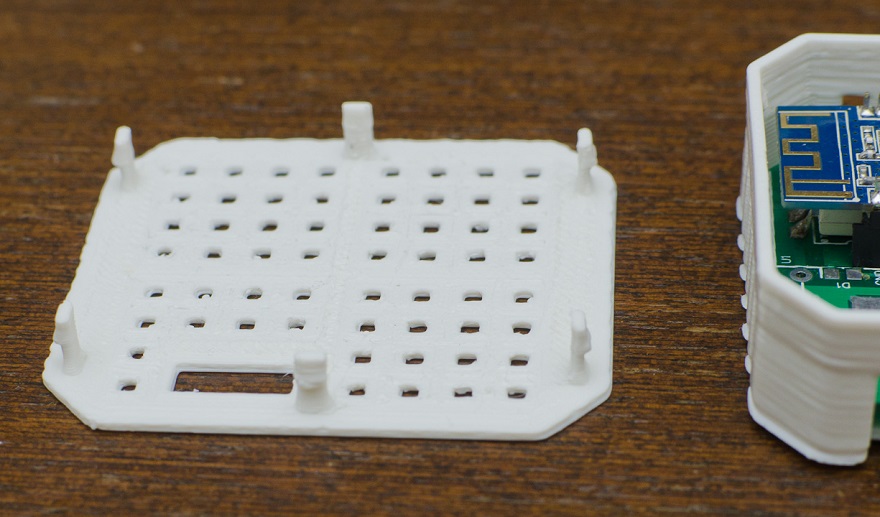

Толщина стенок корпуса - 1мм. Крупный вид на защелки крышки корпуса, которые в жизни проявили себя не особо хорошо:

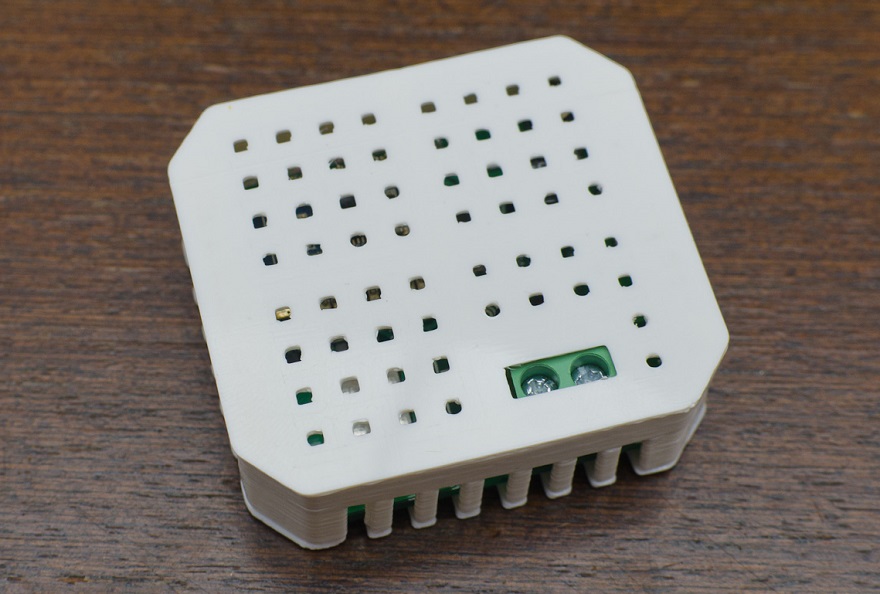

DIY-диммер в сборе. Специальные отверстия под отвертку в верхней крышке корпуса:

Для тех, у кого еще нет 3D-принтера


У нас есть хорошая новость. В какой-то мере мы сможем удовлетворить спрос на такие напечатанные корпуса. И ценник будет гораздо ниже того, что был озвучен в том посте с опросом. Подробности огласим по факту окончательной доработки трехмерной модели для печати.
