Применение 3D печати в медицине

Источник: habrahabr
AndriiChuk

Не все части нашего тела имеют одинаковый "срок годности", и все чаще современная медицина преподносит нам образцы искусственных "деталей" взамен поношенных.

Но как совместить изготовленный на конвейере имплантат с всегда неповторимым пациентом?
Как избежать болезненной процедуры подведения человека под искусственные стандарты?
Как превратить долгую операцию в простую и быструю замену "деталей"?

На помощь медицине приходит технология 3-D печати.


Меняю сустав по фотографии

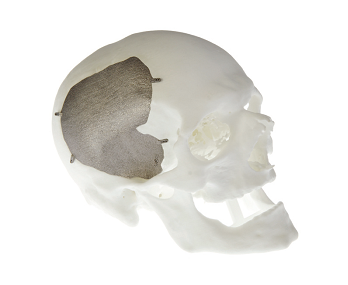

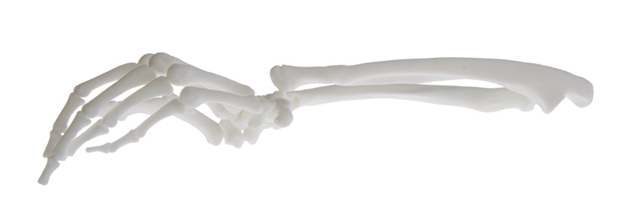

Крупнейшие современные 3-D принтеры позволяют распечатать деталь высотой в человеческий рост. Неудивительно, что технологиям быстрого прототипирования находится применение и в медицине, а именно, - для воссоздания тех частей человеческого тела, которые были повреждены или пришли в негодность.

Материалы, используемые в трехмерной печати, не подходят для замены "сносившейся детали" в нашем организме - но эта технология дает возможность создавать медицинские инструменты, которые изготовляются под заказ для каждого пациента, в соответствии с его недугом и анатомическими особенностями.

Такие методы активно воплощаются в жизнь компанией Materialise, успешно сотрудничающей с медицинскими учреждениями разных стран мира. Программное обеспечение, изначально создававшееся программистами компании для моделирования объектов для 3-D печати, сейчас приспособлено к подготовке и планированию операций по замене суставов, челюстей, а в более тяжелых случаях - целых участков лицевого черепа. На входе специалисты Materialise получают снимки отсканированного участка тела, а на выходе в распоряжение хирурга поступают направители для сверл и лезвий, идеально соответствующие анатомическому строению пациента.


Утром - снимки, вечером - план

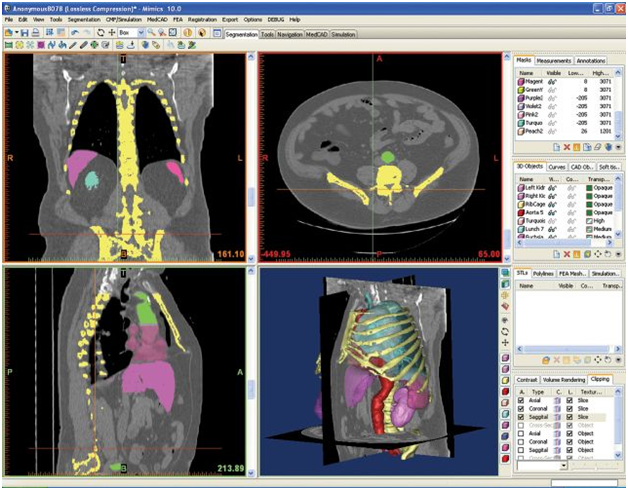

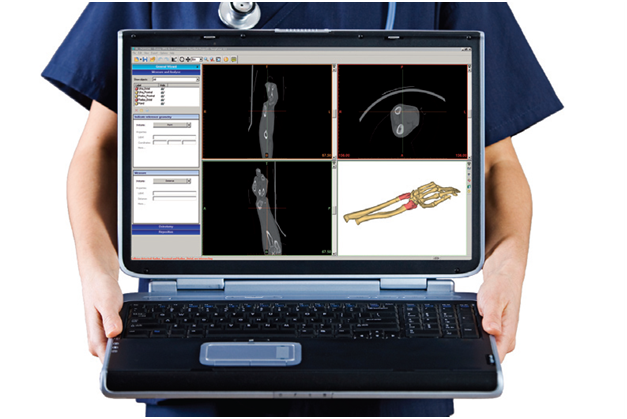

Одним из первых программных продуктов компании, нашедших применение в медицине, является Mimics - программа, позволяющая превратить набор томографических снимков в трехмерную модель в STL-формате (этот формат 3-D принтер способен преобразовать в реальный объект). На этом этапе осуществляется сегментация, т.е. создание на каждом снимке маски, совпадающей своими контурами с интересующим хирурга участком тела. Затем набор масок пересчитывается программой в объемный "портрет" кости.

Ряд операций, таких, как установка имплантата челюсти или коленного сустава, уже не первый год подготавливают инженеры Materialise. Сотрудники компании имеют огромный опыт в этой сфере. Как правило, планирование хирургического вмешательства осуществляется инженерами в специально разработанных программах SurgiCase (в ортопедии) и SimPlant (в стоматологии).


Например, при работе с коленным суставом сотрудник обозначает на трехмерных STL-моделях костей точки и линии, соответствующие осям и направлениям вращения, сгиба и взаимного давления в суставе, подбирает имплантанты необходимого размера, следит за соблюдением всех условий, указанных хирургом. Согласно заданным точкам программа автоматически рассчитывает все параметры, влияющие на размещение имплантатов в колене, и, как результат, находит оптимальное расположение направителей для инструментов хирурга.

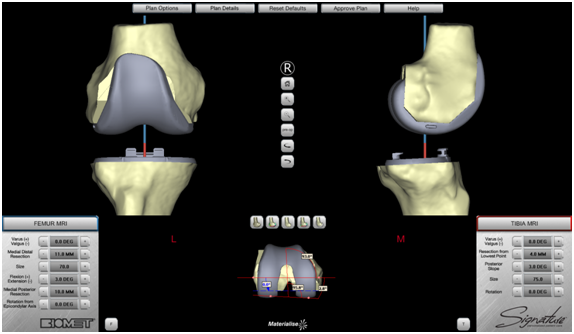

Готовый план поступает врачу, для удобства которого создана доступная программа Signature, позволяющая легко просматривать и корректировать параметры будущей операции.

Подписано в печать!

Наконец, вся совокупность данных импортируется в 3-matic - редактор для работы с файлами STL-формата. Программа имеет обширнейшие возможности, в числе которых -приложения, позволяющие, используя точную модель костной поверхности и параметры планирования, создавать направители, которые соответствуют операбельному участку с точностью до долей миллиметра.

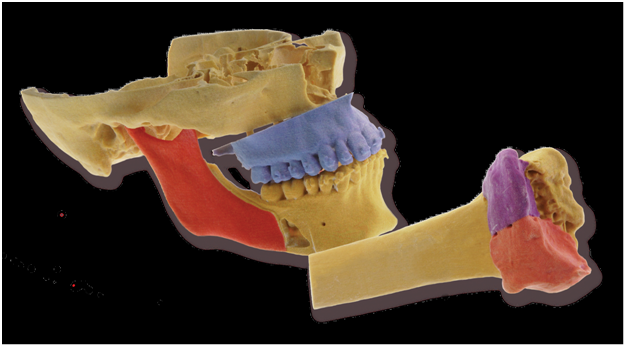

Из 3-matic-а STL-модели экспортируются в готовом к печати формате, после чего поступают в распоряжение инженеров, отвечающих за его успешное изготовление. Спустя время хирург получает по почте готовые направители - инструменты, позволяющие быстро, точно и безопасно провести запланированную операцию. В дополнение к ним можно заказать и модели самих костей - для предварительного ознакомления.

Это настолько удобно и практично, что многие хирурги постоянно практикуют данный метод - за несколько лет существования проекта сотрудники Materialise подготовили тысячи операций на суставах, а департамент, отвечающий за стоматологическую сферу, был выделен в дочернюю компанию Materialise Dental (жители России, Украины и др. стран постсоветского пространства имеют возможность в прямом смысле соприкоснуться с продукцией компании Materialise - с нами сотрудничают многие отечественные стоматологические клиники).


Продолжение следует

Опыт в сфере ортопедии и стоматологии дает возможность распространять такой подход на другие части тела. На подходе - операции на бедренном суставе, в активной разработке находится технология по установке сердечных имплантатов.

Однако программное обеспечение, разработанное компанией, используется не только в подготовке стандартных имплантаций. Средства Mimics`а и 3-matic-а позволяют осуществлять уникальные операции, благодаря возможности воссоздать любой отсканированный участок организма и построить сложнейший 3-D объект, отвечающий этому участку анатомически. Но подробнее об этом - в другой раз.
