BricsCAD - первая в мире параметрическая 3D CAD платформа на основе формата .dwg

Источник: isicad
Дмитрий Ушаков

В начале ноября в Амстердаме прошла трехдневная международная конференция компании Bricsys - глобального поставщика CAD-платформы BricsCAD и ряда смежных продуктов, имеющей 70 офисов продаж по всему миру, а также четыре центра разработки - в Новосибирске, Нижнем Новгороде, Бухаресте и Генте.

Beurs Van Berlage

Beurs Van Berlage - архитуктурный шедевр в Амстердаме, ставший местом проведения конференции Bricsys

На конференции был анонсирован целый ряд важных изменений, главное из которых состоит в том, что, оставаясь решением, на 100% совместимым с AutoCAD по формату файлов (DWG), набору конечно-пользовательских команд и программных интерфейсов, BricsCAD сделал решительные шаги в сторону 3D, добавив специализированные функции в области BIM (информационного моделирования зданий) и MCAD(проектирования механических устройств).

Подчеркнуть новое позиционирование продукта призван новый логотип и новый вебсайт, запуск которого приурочен к запланированному на следующую неделю релизу BricsCAD V13.

Освещать событие были приглашены самые известные CAD-блогеры со всего мира - Дилип Менезес (Deelip.com), Ральф Грабовски (World CAD Access и upFront.eZine), Рэндол Ньютон (Graphic Speak) и Рупиндер Тара (TenLinks и CAD Insider).

Автор настоящей заметки присутствовал на конференции Bricsys во второй раз, но впервые - в качестве сотрудника Bricsys. Воспользовавшись таким положением, я решил сфокусироваться на описании основных анонсов конференции - оставив за скобками ряд приглашенных докладов и богатую культурную программу (об этом можно почитать в заметках вышеупомянутых блогеров, а также в блоге Ракеша Рао).

От островов - к континенту

Первый день конференции традиционно был сфокусирован на партнерах Bricsys по разработке. Эрик Де Кейзер, глава Bricsys, не устает напоминать, что BricsCAD - это прежде всего мощная платформа для разработки приложений. Когда я писал отчет с аналогичной конференции Bricsys, состоявшейся год назад в Брюсселе, то упоминал о том факте, что в онлайн каталоге на вебсайте компании доступно 215 приложений для BricsCAD. На сегодняшний день число публично доступных приложений выросло до 286, но на конференции в Амстердаме Эрик Де Кейзер сообщил еще более впечатляющие данные - более 700 разработчиков приложений сейчас сотрудничают с Bricsys. Понятно, что всегда будут разработчики, которые создают приложения исключительно для решения задач своего предприятия и не собираются делиться ими с другими компаниям, но таких все же меньшинство - поэтому мы и наблюдаем неуклонное увеличение числа приложений для BricsCAD.

Активному появлению новых приложений (большинство из них портируются с AutoCAD) весьма способствуют программные интерфейсы для прикладных программистов на языках С++ и LISP. Первый интерфейс, называемый BRX, представляет собой весьма репрезентативное подмножество классов и функций соответствующего интерфейса AutoCAD (Object ARX), обладающее полной синтаксической совместимостью с последним. То же самое можно сказать и о LISP-интерфейсе, который реализует почти все функции AutoLISP. Помимо двух этих самых популярных программных интерфейсов BricsCAD поддерживает SDS/ADS, DCL, COM API, VBA, .NET, TX и другие программные расширения.

На конференции было сделано несколько впечатляющих демонстраций партнерских продуктов на основе BricsCAD. Целое семейство продуктов AutoTrack для анализа перевозок представила компания Savoy Computing Services (Великобритания). С помощью продуктов этого семейства можно анализировать объем, заметаемый при движении грузовиками, трамваями, самолетами и другими крупногабаритными движущимися машинами, с тем, чтобы проверить на виртуальной модели, не столкнется ли машина в процессе движения с препятствием, и если столкнется - то внести изменения в траекторию или придорожную инфраструктуру. Процесс движения можно анимировать в 3D:

AutoTrack

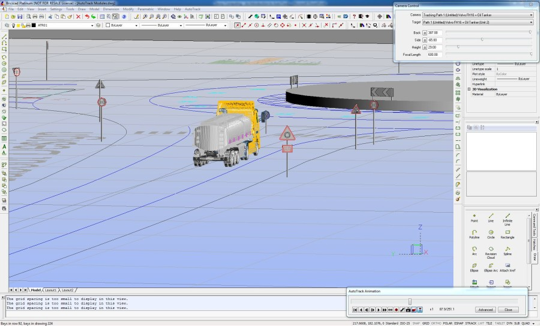

Анализ движения на перекрестке с помощью AutoTrack for BricsCAD

Еще одним примером серьезного приложения на основе BricsCAD является система PRODOK для планирования производственных процессов с использованием автоматики и контрольно-измерительных приборов, разработка немецкой компании Roesberg Engineering. Изначально система PRODOK была разработана на основе AutoCAD - с помощью программного интерфейса ARX. Три года назад началось ее портирование на BricsCAD с BRX. Важным аргументом в пользу выбора BricsCAD клиентами Roesberg послужил тот факт, что 32-разрядный код BricsCAD (вместе с приложениями) отлично исполняется на 64-разрядных ОС семейства Windows, чего не скажешь об AutoCAD. В 2010 г. была выпущена версия 9 системы PRODOK для BricsCAD, и сразу 250 лицензий на нее приобрел немецкий гигант BASF. Вдохновленные успехом, представители Roesberg заявили на конференции в Амстердаме, что следующая версия PRODOK (10) будет работать только в составе BricsCAD, т.к. AutoCAD-версия клиентам уже не нужна.

А вот Питер Бломфилд (Pieter Bloomfield), представитель австралийской компании Civil Survey Solutions, разработчика систем CivilCAD и Advanced Road Design, о полном отказе от поддержки продуктов Autodesk пока не заявлял, но аргументировал выбор BricsCAD в качестве второй платформы тем, что она (а) быстрая, (б) легкая в использовании, (в) недорогая и (г) имеет программный интерфейс .NET. Вообще, по мнению г-на Блумфилда, недорогая CAD-система делает высокопроизводительное ПО, ранее использовавшееся лишь крупными компаниями, доступней для всех пользователей.

На конференции Эрик Де Кейзер сообщил, что всего в мире более 1700 компаний разрабатывают приложения для AutoCAD. Сейчас все они сильно зависят от Autodesk, и во многих случаях вынуждены конкурировать с продуктами этого вендора. Отношения такого рода хорошо описываются метафорой "танец со слоном". Такой танец возможен, но будьте всегда готовы с тому, что слон может наступить вам на ногу (так, недавняя покупка HSMWorks компанией Autodesk нанесла серьезный удар по бизнесу многочисленных компаний, разрабатывающих CAM-приложения для Inventor).

Bricsys предлагает разработчикам приложений обратить внимание на платформу BricsCAD с очевидными преимуществами в виде более выгодной цены (коммерческая лицензия на BricsCAD Pro стоит 470 евро - в восемь раз ниже, чем лицензия AutoCAD), наличия общего Интернет-магазина для продажи этих приложений и общей службы поддержки в 70 странах мира на локальных языках. "Что лучше - 1700 островов или один континент?" - этим риторическим вопросом Эрик Де Кейзер завершил свой призыв к объединению разработчиков на платформе BricsCAD.

BricsCAD меняет кожу

Новое позиционирование компании подкрепляется новым логотипом и новым слоганом. На каждой визитке сотрудников Bricsys теперь можно прочитать "Your Alternative" ("ваша альтернатива"), а сам логотип BricsCAD приобрел вид стилизованной буквы "b":

Новый логотип BricsCAD

Новый логотип BricsCAD

Другой важной новостью стал грядущий на следующей неделе запуск обновленного корпоративного вебсайта www.bricsys.com, приуроченный к выпуску версии BricsCAD V13.

Все эти изменения стали следствием работы Ги Ванколли (Guy Vancollie), надавно назначенного на вакантную позицию CMO (Chief Marketing Officer -директора по маркетингу) в Bricsys:

Guy Vancollie

Ги Ванколли - директор по маркетингу компании Bricsys

ЛЕДАС и Bricsys

Компании ЛЕДАС и Bricsys плодотворно сотрудничают уже несколько лет. Все началось в 2009 году в голландском Лейдене - где на конференции Open Design Alliance я (будучи в то время сотрудником ЛЕДАС) встретился с Эриком Де Кейзером. Наше сотрудничество с Bricsys началось с интереса к решателю двумерных геометрических и размерных ограничений, окрепло в результате внедрения в BricsCAD технологии вариационного прямого моделирования на основе LGS 3D и достигло своего пика в виде соглашенияо приобретении части технологических активов ЛЕДАС и основании компании Bricsys Technologies Russia (пост директора которой я имею честь занимать в настоящее время).

Но сотрудничество двух компаний на этом не закончилось - свидетельством тому стало выступление представителей компании ЛЕДАС Алексея Ершова и Майкла Тайцлина на конференции в Амстердаме, где была анонсирована готовность ЛЕДАС оказывать услуги разработчикам приложений для BricsCAD. Специалисты компании ЛЕДАС владеют не только алгоритмами вычислительной математики, широко востребованными при создании инженерного ПО, но и обладают опытом по портированию приложений из среды AutoCAD в BricsCAD, которым готовы делится с другими разработчиками.

Выступление ЛЕДАС

Алексей Ершов, Эрик Де Кейзер и Майкл Тайцлин

Выступление представителей ЛЕДАС должно было еще развеять опасения, что Bricsys скупил все активы этой компании. Ничего подобного - в Bricsys Technologies Russia перешла лишь небольшая часть сотрудников ЛЕДАС, а остальные продолжают активно работать над разнообразными проектами многочисленных заказчиков (среди них разработка и реализация нового поколения алгоритмов вычисления NURBS для Российского Геометрического Ядра, реализация технологии вариационного прямого моделирования в КОМПАС-3D, сотрудничество с JETCAM по целому ряду важных проектов и др.)

Интересно, что Майкл Тайцлин, недавно ставший коммерческим представителем компании ЛЕДАС в США, обладает богатым опытом сотрудничества с Bricsys: при его непосредственном участии немецкий концерн Knorr-Bremse, ведущий мировой поставщик тормозных систем для железнодорожного транспорта и грузовых автомобилей, смог осуществить интеграцию BricsCAD с PLM-системой Windchill. Важно отметить, что раньше Knorr-Bremse использовал AutoCAD, и переход на BricsCAD этого гиганта промышленности служит лишним подтверждением конкурентоспособности альтернативного решения.

Чем больше предприятие, тем больше выгода при переходе с AutoCAD на BricsCAD

Упомянутые выше BASF и Knorr-Bremse - далеко не единственные промышленные гиганты, решившиеся на переход с AutoCAD на BricsCAD. Так, на конференции в Амстердаме выступил Алекс Николаев, старший менеджер по инновациям компании Tyco - лидера мирового рынка систем противопожарной безопасности с годовым оборотом в 10 миллиардов долларов США.

С 1986 г. специалисты Tyco разработали приложение SprinkCAD для проектирования встроенных в помещения систем пожаротушения. Это приложение было основано на AutoCAD, а недавно было успешно портировано на BricsCAD. Более того, версия SprinkCAD для проектирования систем пожаротушения в жилых зданиях доступна эксклюзивно на платформе BricsCAD.

Другой клиент Bricsys - голландская компания Van Oord со 150-летней историей выполнения проектов в области дноуглубления и морской нефтегазодобычи - представил на конференции собственную историю успеха по созданию на платформе BricsCAD приложения VOSS (Van Oord Survey Software).

BricsCAD V13: что нового?

В отличие от других компаний, Bricsys не стремится вводить новые функции лишь раз в год - с релизом новой версии BricsCAD. Многие важные улучшения были сделаны в рамках жизненного цикла предыдущей версии - V12. Среди них - десятикратное ускорение рендеринга больших .dwg-файлов и растровых изображений за счет распараллеливания операций на многоядерных процессорах, возможность просмотра и вставки блоков из внешних .dwg-файлов и ряд других улучшений.

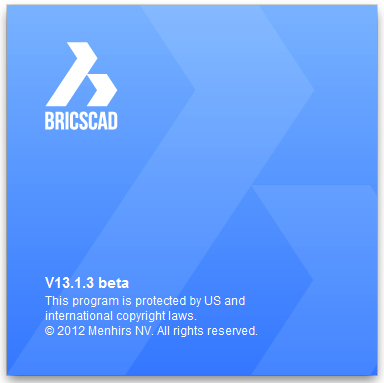

BricsCAD V13

Что же касается V13, то главные усилия разработчиков здесь были направлены на поддержку многоплатформенности. Помимо существующих версий BricsCAD для Windows и Linux, не за горами выпуск для Mac OS X. Разработчики компании создали новую инфраструктуру, которая позволит унифицировать версии для всех платформ в рамках одной системы управления жизненным циклом приложений и обеспечения качества.

Вообще, вопросам обеспечения качества в компании уделяется самое серьезное внимание. Достаточно сказать, что только за последний год инженеры Bricsys внесли более 3000 исправлений в библиотеки Teigha (основу для работы с .dwg файлами от Open Design Alliance).

Впрочем, пользователи наверняка больше оценят функцию автозаполнения командной строки - теперь достаточно набрать несколько первых букв команды и выбрать один из предложенных вариантов.

Тем, кто использует BricsCAD для трехмерного проектирования, понравится динамический выбор пользовательской системы координат (dynamic UCS). Теперь создавать двумерные примитивы в требуемой плоскости можно простым наведением указателя "мыши" на соответстующую грань тела. Что касается других 3D-функций, то в перспективном режиме отображения стало возможно проводить обход и осмотр трехмерной модели, используя мышь или клавиатуру.

Для работы с атрибутами реализованы команды ATTSYNC, ATTREDEF и BATTMAN. Последняя позволяет вызвать не известного героя комиксов, а окно менеджера атрибутов.

В V13 был значительно улучшен функционал работы с инструментальными палитрами (tool palettes). Теперь их можно импортировать из .xtp файлов, настаивать внешний вид, изменять размер и проч.

Команда WORKSETS позволяет работать с именованными группами чертежей.

Создавать массивы стало удобнее благодаря специализированному окну диалога.

Для удобной работы с выносками реализована команда QLEADER.

Отдельной презентации удостоились суперразмеры (power dimensions), знакомые пользователям AutoCAD Mechanical. Теперь они доступны и в BricsCAD.

Как уже было отмечено, разработчики не собираются приберегать остальные улучшения до следующего релиза - еще до выпуска V14 пользователям станут доступны:

  • кэширование изображений,
  • программный интерфейс для публикации карт в среде веб,
  • 64-разрядная версия BricsCAD.

Впрочем, главное новшество BricsCAD V13 было припасено публике на "десерт".

BricsCAD как решение класса 3D MCAD

Открою небольшой секрет: весь последний год команда Bricsys Technologies Russia работала над тем, чтобы превратить BricsCAD в продукт класса MCAD. Конечно, одного года работы небольшой группы разработчиков для этого недостаточно (да никто и не планировал создать за этот срок аналог SolidWorks), но кое-чего достичь удалось. Это "кое-что" и было показано на конференции в Амстердаме. Я еще напишу отдельную статью относительно планов Bricsys по завоеванию MCAD-рынка, пока же ограничусь кратким перечислением ряда функций, появившихся в версиях V12 и V13, которые уже сейчас позволяют позиционировать BricsCAD как программное решение для проектирования машин и механизмов:

  • Полноценное параметрическое черчение как основа для трехмерного моделирования (функции параметрического черчения появились в релизе V12, а недавно были расширены возможностью использования формул при задании параметров размерных ограничений)
  • Прямое моделирование трехмерных тел посредством операций выталкивания/вращения плоского контура, создания твердотельного примитива, фаски, скругления, отверстия, применения Булевых операций и проч. (на протяжении жизненнего цикла V12 эти функции были улучшены за счет динамического выбора пользовательской системы координат и применения операций выталкивания/вращения непосредственно к плоской грани тела - а не только к двумерному контуру)
  • Прямое редактирование посредством перемещения/поворота любой грани тела с полным сохранением конструктивной концепции модели (операции прямого редактирования впервые появились в V12, но в течение последнего года был получен серьезный прогресс в производительности и натуральности результата этих операций)
  • Задание трехмерных геометрических и размерных ограничений на грани и ребра тела для контроля его формы и размеров (трехмерные ограничения появились в V12, но недавно были расширены возможностью связывать грани, ребра и целые тела в жесткие множества, внутри которых объекты имеют фиксированные относительные позиции)
  • Моделирование сборок путем вставки компонентов в сборку или формирования компоненты из существующего набора геометрических элементов (эта и все перечисленные ниже функции впервые появились в V13).
  • Удобное средство просмотра иерархии вложенных компонент (mechanical browser)
  • Автоматическая генерация ассоциативной ведомости материалов (BOM)
  • Возможность использования любой из 30 000 стандартных деталей (болтов, гаек, шайб, подшипников и проч.) в качестве компонент сборки
  • Задание трехмерных ограничений для удобного позиционирования компонент в сборке друг относительно друга
  • Использование оставшихся в сборке степеней свободы для интерактивного перемещения/вращения компонент с решением в реальном времени задач прямой и инверсной кинематики

Как я уже сообщил, этой теме будет посвящена отдельная публикация, а пока желающие могут посмотреть ролик с живой демонстрацией этого функционала, записанный прямо в зале конференции Дилипом Менезесом:

BricsCAD как решение класса BIM

Не все знают, что команда Bricsys была пионером в области BIM (информационного моделирования зданий). В 1990 г. архитектором Эриком Де Кейзером и его коллегами была образована компания BRICS (эта аббревиатура увековечила архитектурные корни компании: Building-Related Information Computer System), которая занялась разработкой архитектурного ПО. В 1992 г. была выпущена система Bricswork для IBM RS6000, а в 1994 г. - Bricswork for Microstation. Два года спустя компания Bentley Systems выкупила у Brics все права на эту разработку и начала ее продажи под именем MicroStation TriForma.

Как следует из описания на сайте Bentley, MicroStation TriForma - это легкое в использовании, но высокопроизводительное приложения для трехмерного архитектурного моделирования и создания соответствующей документации, которое предлагает продвинутый интегрированный подход к проектированию зданий и производству чертежей.

После продажи этой части бизнеса в Bentley Brics начала сотрудничать с Visio на тему IntelliCAD, а в 2002 г. группа реорганизовалась в ныне всем известную компанию Bricsys. И хотя нынешний продукт (BricsCAD) уже давно не базируется на IntelliCAD и, более того, является не вертикальным приложением, а платформой для разработчиков, компания не забыла свои архитектурные корни. На конференции в Амстердаме была продемонстрирована надстройка над BricsCAD под названием TRIS. Это трехмерная система проектирования зданий, которая работает в терминах объектов типа "стена", "окно", "дверь" и т.п., которые сохраняют свою интеллектуальность при редактировании модели.

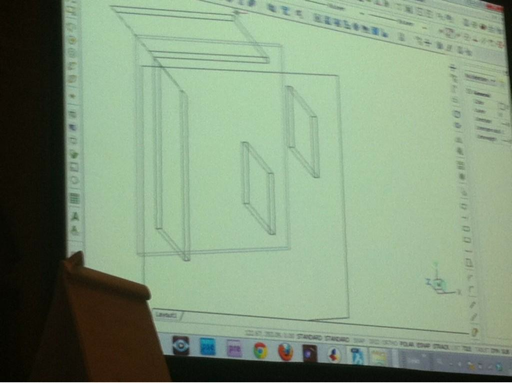

Демонстрация TRIS

Демонстрация системы информационного моделирования зданий TRIS

Приложение целиком основано на формате .dwg, при этом разработчики обещают реализовать в нем поддержку классов IFC (индустриальный стандарт BIM). Самый же примечательный факт состоит в том, что, не желая конкурировать со своими партнерами (многие из которых разрабатывают собственные приложения AEC/BIM), компания Bricsys решила открыть исходный код TRIS. Отныне любой желающий может разработать собственное BIM-приложение на платформе BricsCAD с невиданной ранее легкостью.

Bricsys целится в поставщики PLM

Прочитав приведенные выше факты, читатель этого материала уже не должен удивляться сообщению Эрика Де Кейзера о том, что Bricsys всерьез целится и в область PLM (управления жизненным циклом изделия).

В портфеле компании уже несколько лет находится продукт Vondle - веб-система для управления распределенными проектами. В Амстердаме была представлена ее реинкарнация под именем Chapoo+, целящая именно в область PLM.

Chapoo+ позиционируется как облачная система (нет затрат на покупку серверов, инсталляцию и поддержку ПО), гибкая, дружественная к пользователям, интегрированная с мобильными устройствами. Пока ее функционал ограничивается организацией совместной работы над проектами, включая облачное хранение и аннотирование документов, конечно-пользовательское конфигурирование запросов к базе данных и отчетов по ней, администрирование бизнес-процессов.

В Амстердаме также была анонсирована урезанная версия системы Chapoo (без плюса), предназначенная для обмена документами и совместной работы с ними. Система вскоре будет доступна в веб и iPad-версиях, каждый пользователь бесплатно получит по 1 ГБ места для хранения документов.

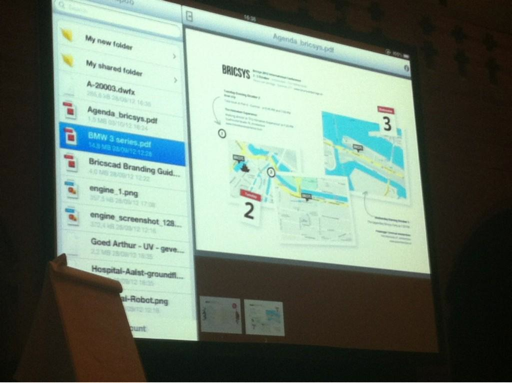

Chapoo для iPad

Chapoo для iPad

Заключение

Конечно, в рамках одной статьи невозможно охватить все события трехдневной конференции - так, за скобками остались третий день, посвященный бизнес-партнерам (некоторые из них сообщали о росте продаж, выражаемом даже не двух, а трехзначными числами процентов), ряд приглашенных докладов (президента Open Design Alliance Арнольда ван дер Вайде о будущем САПР, Ральфа Грабовски о САПР для мобильных устройств, Левена Схейре о шутливой интерпретации уравнения Дрейка, представление продукта Lightworks Artisan for BricsCAD и ряд других выступлений), культурная программа (Heineken Experience в первый день и Legendary Bricsys Band во второй). Все это тянет еще как минимум на пару статей такого же объема.

Поэтому, руководствуясь известным принципом Козьмы Пруткова, хочу на этом закончить и подвести итог. Полностью отдавая отчет в том, что, являясь сотрудником Bricsys, я буду неизбежно заподозрен читателями в рекламе своего работодателя, постараюсь высказаться предельно аккуратно.

Первые годы своей рыночной жизни BricsCAD всецело был клоном AutoCAD, повторяя его пользовательский и программный интерфейсы. Теперь же, как остроумно заметил Дилип Менезес, клонирование AutoCAD стало лишь одной из многочисленных функций BricsCAD. Другие - это вариационное прямое моделирование, трехмерные ограничения, моделирование сборок и анализ кинематики механизмов. Этот список с каждым годом будет становится длиннее, это я вам твердо обещаю. При этом BricsCAD никогда не откажется от совместимости с форматом .dwg, поэтому у десяти миллионов инженеров и архитекторов по всему миру появился реальный шанс перейти в 3D, не меняя привычной среды разработки. Ровно в этом и состоял основной мессидж конференции в Амстердаме. В этом состоит новое позиционирование Bricsys и BricsCAD.

Сколько из пользующихся AutoCAD и его клонами компаний воспользуются этим шансом и перейдут на BricsCAD? Поживем - увидим. Но многие из них этот шаг уже сделали.

Ссылки по теме


 Распечатать »
 Правила публикации »
  Обсудить материал в конференции Autodesk »
Обсудить материал в конференции Дизайн, графика, обработка изображений »
Написать редактору
 Рекомендовать » Дата публикации: 21.11.2012
