IBM WebSphere Business Modeler Advanced

Бизнес-анализ является основой для успешного усовершенствования бизнеса. Многие существующие методологии описания бизнес-процессов останавливаются на рисовании диаграмм, состоящих из последовательностей действий. WebSphere Business Modeler Advanced предоставляет не только средства для создания моделей, но и для имитационного моделирования, анализа и дальнейшего перепроектирования на основе полученных результатов.

Глубокое понимание существующих процессов на предприятии требует проектирования моделей, рассматривающих различные аспекты его работы. WebSphere Business Modeler позволяет создавать следующие модели:

1. Модель процессов является графическим представлением существующих в компании бизнес-процессов.

2. Модель ресурсов задаёт различные типы ресурсов и их экземпляры, используемые в других моделях. Например, в качестве ресурсов могут рассматриваться существующие корпоративные информационные системы.

3. Информационная модель является представлением структур данных, используемых в бизнес-процессах.

4. Организационная модель определяет структуру предприятия, организационные единицы и связанные с ними ресурсы.

5. Аналитическая модель задаёт основные метрики и атрибуты бизнес-процессов, которые анализируются статически и динамически. Ключевым отличием динамического анализа от статического является его выполнение на основании результатов имитационного моделирования.

6. Модель совместной работы позволяет объединить усилия бизнес-аналитиков и технических специалистов.

7. Модель бизнес-показателей определяет ключевые показатели производительности (KPI, Key Performance Indicator) и метрики, накопление которых является необходимым для выявления проблем в существующих моделях процессов.

Средства создания моделей WebSphere Business Modeler соответствуют спецификации BPMN (Business Process Management Notation). Её основной целью является создание простых и понятных для всех сотрудников предприятия описаний бизнес-процессов, начиная от бизнес-аналитиков и заканчивая техническими специалистами. Спецификация определяет правила преобразования графического представления бизнес-процесса в код на языке BPEL. Таким образом, BPMN изначально ориентирована на объединение этапов проектирования бизнес-процессов и их технической реализации, чего не хватает многим существующим методологиям.

WebSphere Business Modeler Advanced может использоваться в пяти режимах.

1. Basic.

2. Intermediate.

3. Advanced.

4. BPEL (Business Process Execution Language).

5. FDL (Flow Definition Language).

Режимы Basic, Intermediate и Advanced используются для представления моделей бизнес-процессов и информационных моделей с различной степенью детализации. Режимы BPEL и FDL предназначены для работы с кодом, который будет развёрнут в среде исполнения.

WebSphere Business Modeler Advanced содержит механизм имитационного моделирования, который позволяет выполнять симуляции созданных моделей бизнес-процессов. Для каждой задачи в процессе назначается время выполнения, стоимость и другие характеристики, которые могут являться переменными величинами. Суть имитационного моделирования заключается в том, что на вход созданной модели бизнес-процесса поступает заданное количество запросов в определённом временном интервале. Количество запросов соответствует количеству раз, которое процесс должен быть полностью выполнен. Соответственно, при обработке очередного запроса накапливается статистика об исполнении различных этапов бизнес-процесса. Собранные статистические данные анализируются на удовлетворение поставленным требованиям. В WebSphere Business Modeler Advanced анализ может проводиться для всего процесса, ресурсов, задач и очередей к ним как во время моделирования, так и после него.

WebSphere Business Modeler Advanced предоставляет возможности формирования отчётности, которые позволяют создавать текстовые, числовые и графические отчёты. Они содержат информацию, необходимую при анализе и перепроектировании моделей бизнес-процессов. Данные в отчётах могут быть представлены в виде графиков, таблиц, диаграмм и т.п. WebSphere Business Modeler Advanced содержит ряд предопределённых шаблонов для отчётов, например:

· Process Summary Report. Содержит информацию о стоимостных и временных характеристиках модели.

· Process Comparison Report. Объединяет данные из нескольких Process Summary Report и сравнивает их.

· Documentation Report. Содержит характеристики различных элементов модели.

· Procedure Report. Описывает последовательность шагов в процессе и его связь с другими процессами и ролями.

Если возможностей предопределённых шаблонов оказывается недостаточно, то пользователь может создать собственные с помощью Report Builder. Помимо этого, WebSphere Business Modeler V6 поддерживает интеграцию с продуктом Crystal Reports.

После создания, моделирования, анализа и оптимизации модели бизнес-процессов могут быть экспортированы из WebSphere Business Modeler Advanced в различные среды разработки приложений (рис.Рисунок ).

Модели, составленные с помощью других инструментальных средств, к числу которых относятся WebSphere MQ Workflow, Visio, более ранние версии WebSphere Business Modeler и продукты, поддерживающие XML на уровне экспорта/импорта, могут быть импортированы в WebSphere Business Modeler Advanced.

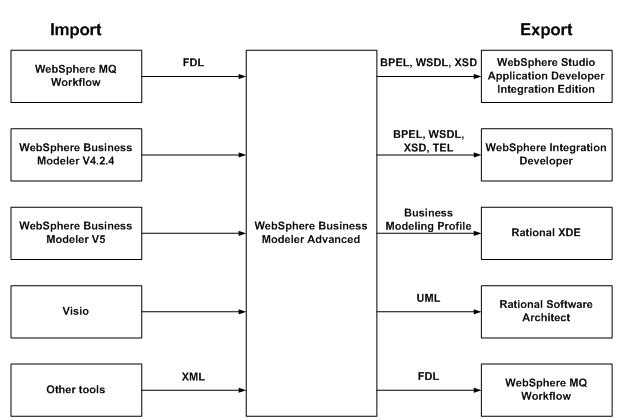

Рисунок Возможности экспорта/импорта в WebSphere Business Modeler.

Помимо возможностей интеграции с другими средами разработки через механизм экспорта/импорта WebSphere Business Modeler может быть интегрирован с системами CVS и Rational ClearCase для управления версиями моделей.

Весьма важной особенностью WebSphere Business Modeler является наличие редактора бизнес-показателей, в котором для созданной модели бизнес-процесса определяются ключевые показатели производительности и метрики: задаётся, какие именно события приводят к изменению их значений. Кроме того, возможно определение возникающих событий и действий, предпринимаемых в ответ на их появление. Исчерпывающее определение ключевых показателей производительности, метрик и событий позволит разработчику интеграционного решения реализовать их таким образом, чтобы накапливаемые в среде исполнения данные были именно теми сведениями, которые необходимы бизнес-аналитику. Созданные модели бизнес-показателей могут быть экспортированы в WebSphere Business Monitor.

Системные требования

Operating System

Software

Hardware

Windows 2000, Windows Vista, Windows XP Professional

Software prerequisites for the stand-alone version:

Windows® 2000 with service pack 4 or later

Windows XP with service pack 2 or later

Windows Vista Business (32 bit)

Windows Vista Enterprise (32 bit)

Software prerequisites for the plug-in version:

To install and run WebSphere Business Modeler as a set of plug-ins, you must also have one of the following products:

IBM® WebSphere Integration Developer, Version 6.1

Rational Software Architect, Version 7.0.0.5

Rational Application Developer, Version 7.0.1

Rational Software Modeler, Version 7.0.1

Rational Web Developer, Version 7.0.1

Software prerequisites for project versioning:

Project versioning functionality is available through the use of either a Concurrent Versions System (CVS) server or the use of IBM Rational® ClearCase®.

If you use a Concurrent Versions System (CVS) server, it must be compatible with Eclipse 3.2.2. The following options are recommended:

The supported version of Rational ClearCase is Rational ClearCase version 7.0.1 for the Windows operating system.

Prerequisites for enhanced simulation performance:

If you are running highly complex or large-scale process simulations, using DB2 9.1 UDB Express can significantly improve the speed with which the simulations complete.

Processor: Intel® Pentium 4 1.4 GHz minimum

Memory: 1GB RAM minimum (2GB RAM recommended)

Disk space: 1GB to install, and additional disk space for file storage

Display resolution: Minimum 1024 x 768 display resolution (1280 x 1024 or higher is recommended)
