ГЛАВА 2

ДИАГРАММЫ ПОТОКОВ ДАННЫХ

Диаграммы потоков данных (DFD) являются основным средством моделирования функциональных требований проектируемой системы. С их помощью эти требования разбиваются на функциональные компоненты (процессы) и представляются в виде сети, связанной потоками данных. Главная цель таких средств - продемонстрировать, как каждый процесс преобразует свои входные данные в выходные, а также выявить отношения между этими процессами.

Диаграммы потоков данных известны очень давно. В фольклоре упоминается следующий пример использования DFD для реорганизации переполненного клерками офиса, относящийся к 20-м годам. Осуществлявший реорганизацию консультант обозначил кружком каждого клерка, а стрелкой - каждый документ, передаваемый между ними. Используя такую диаграмму, он предложил схему реорганизации, в соответствии с которой двое клерков, обменивающиеся множеством документов, были посажены рядом, а клерки с малым взаимодействием были посажены на большом расстоянии. Так родилась первая модель, представляющая собой потоковую диаграмму - предвестника DFD.

Для изображения DFD традиционно используются две различные нотации: Йодана (Yourdon) и Гейна-Сарсона (Gane-Sarson). Далее при построении примеров будет использоваться нотация Йодана, все исключения будут предварительно оговариваться.

2.1. Основные символы

Основные символы DFD изображены на рис.2.1. Опишем их назначение. На диаграммах функциональные требования представляются с помощью процессов и хранилищ, связанных потоками данных.

ПОТОКИ ДАННЫХ являются механизмами, использующимися для моделирования передачи информации (или даже физических компонент) из одной части системы в другую. Важность этого объекта очевидна: он дает название целому инструменту. Потоки на диаграммах обычно изображаются именованными стрелками, ориентация которых указывает направление движения информации.

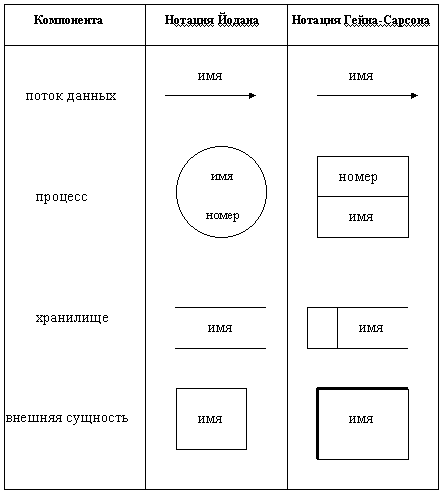

Рис. 2.1. Основные символы диаграммы потоков данных

Иногда информация может двигаться в одном направлении, обрабатываться и возвращаться назад в ее источник. Такая ситуация может моделироваться либо двумя различными потоками, либо одним - двунаправленным.

Назначение ПРОЦЕССА состоит в продуцировании выходных потоков из входных в соответствии с действием, задаваемым именем процесса. Это имя должно содержать глагол в неопределенной форме с последующим дополнением (например, ВЫЧИСЛИТЬ МАКСИМАЛЬНУЮ ВЫСОТУ). Кроме того, каждый процесс должен иметь уникальный номер для ссылок на него внутри диаграммы. Этот номер может использоваться совместно с номером диаграммы для получения уникального индекса процесса во всей модели.

ХРАНИЛИЩЕ (НАКОПИТЕЛЬ) ДАННЫХ позволяет на определенных участках определять данные, которые будут сохраняться в памяти между процессами. Фактически хранилище представляет "срезы" потоков данных во времени. Информация, которую оно содержит, может использоваться в любое время после ее определения, при этом данные могут выбираться в любом порядке. Имя хранилища должно идентифицировать его содержимое и быть существительным. В случае, когда поток данных входит или выходит в/из хранилища, и его структура соответствует структуре хранилища, он должен иметь то же самое имя, которое нет необходимости отражать на диаграмме.

ВНЕШНЯЯ СУЩНОСТЬ (или ТЕРМИНАТОР) представляет сущность вне контекста системы, являющуюся источником или приемником системных данных. Ее имя должно содержать существительное, например, СКЛАД ТОВАРОВ. Предполагается, что объекты, представленные такими узлами, не должны участвовать ни в какой обработке.

2.2. Контекстная диаграмма и детализация процессов

Декомпозиция DFD осуществляется на основе процессов: каждый процесс может раскрываться с помощью DFD нижнего уровня.

Важную специфическую роль в модели играет специальный вид DFD - контекстная диаграмма, моделирующая систему наиболее общим образом. Контекстная диаграмма отражает интерфейс системы с внешним миром, а именно, информационные потоки между системой и внешними сущностями, с которыми она должна быть связана. Она идентифицирует эти внешние сущности, а также, как правило, единственный процесс, отражающий главную цель или природу системы насколько это возможно. И хотя контекстная диаграмма выглядит тривиальной, несомненная ее полезность заключается в том, что она устанавливает границы анализируемой системы. Каждый проект должен иметь ровно одну контекстную диаграмму, при этом нет необходимости в нумерации единственного ее процесса.

DFD первого уровня строится как декомпозиция процесса, который присутствует на контекстной диаграмме.

Построенная диаграмма первого уровня также имеет множество процессов, которые в свою очередь могут быть декомпозированы в DFD нижнего уровня. Таким образом строится иерархия DFD с контекстной диаграммой в корне дерева. Этот процесс декомпозиции продолжается до тех пор, пока процессы могут быть эффективно описаны с помощью коротких (до одной страницы) миниспецификаций обработки (спецификаций процессов).

При таком построении иерархии DFD каждый процесс более низкого уровня необходимо соотнести с процессом верхнего уровня. Обычно для этой цели используются структурированные номера процессов. Так, например, если мы детализируем процесс номер 2 на диаграмме первого уровня, раскрывая его с помощью DFD, содержащей три процесса, то их номера будут иметь следующий вид: 2.1, 2.2 и 2.3. При необходимости можно перейти на следующий уровень, т.е. для процесса 2.2 получим 2.2.1, 2.2.2. и т.д.

2.3. Декомпозиция данных и соответствующие расширения диаграмм потоков данных

Индивидуальные данные в системе часто являются независимыми. Однако иногда необходимо иметь дело с несколькими независимыми данными одновременно. Например, в системе имеются потоки ЯБЛОКИ, АПЕЛЬСИНЫ и ГРУШИ. Эти потоки могут быть сгруппированы с помощью введения нового потока ФРУКТЫ. Для этого необходимо определить формально поток ФРУКТЫ как состоящий из нескольких элементов-потомков. Такое определение задается с помощью формы Бэкуса-Наура (БНФ) в словаре данных (см. главу 3). В свою очередь поток ФРУКТЫ сам может содержаться в потоке-предке ЕДА вместе с потоками ОВОЩИ, МЯСО и др. Такие потоки, объдиняющие несколько потоков, получили название групповых.

Обратная операция, расщепление потоков на подпотоки, осуществляется с использованием группового узла (рис. 2.2), позволяющего расщепить поток на любое число подпотоков. При расщеплении также необходимо формально определить подпотоки в словаре данных (с помощью БНФ).

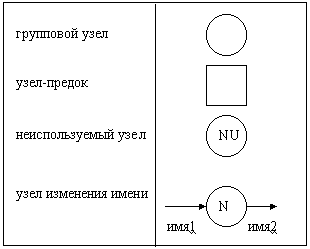

Рис 2.2. Расширения диаграммы потоков данных

Аналогичным образом осуществляется и декомпозиция потоков через границы диаграмм, позволяющая упростить детализирующую DFD. Пусть имеется поток ФРУКТЫ, входящий в детализируемый процесс. На детализирующей этот процесс диаграмме потока ФРУКТЫ может не быть вовсе, но вместо него могут быть потоки ЯБЛОКИ и АПЕЛЬСИНЫ (как будто бы они переданы из детализируемого процесса). В этом случае должно существовать БНФ-определение потока ФРУКТЫ, состоящего из подпотоков ЯБЛОКИ и АПЕЛЬСИНЫ, для целей балансирования.

Применение этих операций над данными позволяет обеспечить структуризацию данных, увеличивает наглядность и читабельность диаграмм.

Для обеспечения декомпозиции данных и некоторых других сервисных возможностей к DFD добавляются следующие типы объектов:

  1. ГРУППОВОЙ УЗЕЛ. Предназначен для расщепления и объединения потоков. В некоторых случаях может отсутствовать (т.е. фактически вырождаться в точку слияния/расщепления потоков на диаграмме).
  2. УЗЕЛ-ПРЕДОК. Позволяет увязывать входящие и выходящие потоки между детализируемым процессом и детализирующей DFD.
  3. НЕИСПОЛЬЗУЕМЫЙ УЗЕЛ. Применяется в ситуации, когда декомпозиция данных производится в групповом узле, при этом требуются не все элементы входящего в узел потока.
  4. УЗЕЛ ИЗМЕНЕНИЯ ИМЕНИ. Позволяет неоднозначно именовать потоки, при этом их содержимое эквивалентно. Например, если при проектировании разных частей системы один и тот же фрагмент данных получил различные имена, то эквивалентность соответствующих потоков данных обеспечивается узлом изменения имени. При этом один из потоков данных является входным для данного узла, а другой - выходным.
  5. Текст в свободном формате в любом месте диаграммы.
Возможный способ изображения этих узлов приведен на рис. 2.2.

2.4. Построение модели

Главная цель построения иерархического множества DFD заключается в том, чтобы сделать требования ясными и понятными на каждом уровне детализации, а также разбить эти требования на части с точно определенными отношениями между ними. Для достижения этого целесообразно пользоваться следующими рекомендациями:

  1. Размещать на каждой диаграмме от 3 до 6-7 процессов. Верхняя граница соответствует человеческим возможностям одновременного восприятия и понимания структуры сложной системы с множеством внутренних связей, нижняя граница выбрана по соображениям здравого смысла: нет необходимости детализировать процесс диаграммой, содержащей всего один или два процесса.
  2. Не загромождать диаграммы несущественными на данном уровне деталями.
  3. Декомпозицию потоков данных осуществлять параллельно с декомпозицией процессов; эти две работы должны выполняться одновременно, а не одна после завершения другой.
  4. Выбирать ясные, отражающие суть дела, имена процессов и потоков для улучшения понимаемости диаграмм, при этом стараться не использовать аббревиатуры.
  5. Однократно определять функционально идентичные процессы на самом верхнем уровне, где такой процесс необходим, и ссылаться к нему на нижних уровнях.
  6. Пользоваться простейшими диаграммными техниками: если что-либо возможно описать с помощью DFD, то это и необходимо делать, а не использовать для описания более сложные объекты.
  7. Отделять управляющие структуры от обрабатывающих структур (т.е. процессов), локализовать управляющие структуры.
В соответствии с этими рекомендациями процесс построения модели разбивается на следующие этапы:
  1. Расчленение множества требований и организация их в основные функциональные группы.
  2. Идентификация внешних объектов, с которыми система должна быть связана.
  3. Идентификация основных видов информации, циркулирующей между системой и внешними объектами.
  4. Предварительная разработка контекстной диаграммы, на которой основные функциональные группы представляются процессами, внешние объекты - внешними сущностями, основные виды информации - потоками данных между процессами и внешними сущностями.
  5. Изучение предварительной контекстной диаграммы и внесение в нее изменений по результатам ответов на возникающие при этом изучении вопросы по всем ее частям.
  6. Построение контекстной диаграммы путем объединения всех процессов предварительной диаграммы в один процесс, а также группирования потоков.
  7. Формирование DFD первого уровня на базе процессов предварительной контекстной диаграммы.
  8. Проверка основных требований по DFD первого уровня.
  9. Декомпозиция каждого процесса текущей DFD с помощью детализирующей диаграммы или спецификации процесса.
  10. Проверка основных требований по DFD соответствующего уровня.
  11. Добавление определений новых потоков в словарь данных при каждом их появлении на диаграммах.
  12. Параллельное (с процессом декомпозиции) изучение требований (в том числе и вновь поступающих), разбиение их на элементарные и идентификация процессов или спецификаций процессов, соответствующих этим требованиям.
  13. После построения двух-трех уровней проведение ревизии с целью проверки корректности и улучшения понимаемости модели.
  14. Построение спецификации процесса (а не простейшей диаграммы) в случае, если некоторую функцию сложно или невозможно выразить комбинацией процессов.
