1.3. Принципы структурного анализа

Анализ требований разрабатываемой системы является важнейшим среди всех этапов ЖЦ. Он оказывает существенное влияние на все последующие этапы, являясь в то же время наименее изученным и понятным процессом. На этом этапе, во-первых, необходимо понять, что предполагается сделать, а во-вторых, задокументировать это, т.к. если требования не зафиксированы и не сделаны доступными для участников проекта, то они вроде бы и не существуют. При этом язык, на котором формулируются требования, должен быть достаточно прост и понятен заказчику.

Во многих аспектах системный анализ является наиболее трудной частью разработки. Нижеследующие проблемы, с которыми сталкивается системный аналитик, взаимосвязаны (и это является одной из главных причин их трудноразрешимости):

Конечно, применение известных аналитических методов снимает некоторые из перечисленных проблем анализа, однако эти проблемы могут быть существенно облегчены за счет применения современных структурных методов, среди которых центральное место занимают методологии структурного анализа.

Структурным анализом принято называть метод исследования системы, которое начинается с ее общего обзора и затем детализируется, приобретая иерархическую структуру со все большим числом уровней. Для таких методов характерно разбиение на уровни абстракции с ограничением числа элементов на каждом из уровней (обычно от 3 до 6-7); ограниченный контекст, включающий лишь существенные на каждом уровне детали; дуальность данных и операций над ними; использование строгих формальных правил записи; последовательное приближение к конечному результату.

Все методологии структурного анализа базируются на ряде общих принципов, часть из которых регламентирует организацию работ на начальных этапах ЖЦ, а часть используется при выработке рекомендаций по организации работ. В качестве двух базовых принципов используются следующие: принцип "разделяй и властвуй" и принцип иерархического упорядочивания. Первый является принципом решения трудных проблем путем разбиения их на множество меньших независимых задач, легких для понимания и решения. Второй принцип в дополнение к тому, что легче понимать проблему если она разбита на части, декларирует, что устройство этих частей также существенно для понимания. Понимание проблемы резко облегчается при организации ее частей в древовидные иерархические структуры, т.е. система может быть понята и построена по уровням, каждый из которых добавляет новые детали.

Выделение двух базовых принципов инженерии программного обеспечения вовсе не означает, что остальные принципы являются второстепенными, игнорирование любого из них может привести к непредсказуемым последствиям (в том числе и к неуспеху всего проекта). Отметим основные из таких принципов.

  1. Принцип абстрагирования - заключается в выделении существенных с некоторых позиций аспектов системы и отвлечение от несущественных с целью представления проблемы в простом общем виде.
  2. Принцип формализации - заключается в необходимости строгого методического подхода к решению проблемы.
  3. Принцип упрятывания - заключается в упрятывании несущественной на конкретном этапе информации: каждая часть "знает" только необходимую ей информацию.
  4. Принцип концептуальной общности - заключается в следовании единой философии на всех этапах ЖЦ (структурный анализ - структурное проектирование - структурное программирование - структурное тестирование).
  5. Принцип полноты - заключается в контроле на присутствие лишних элементов.
  6. Принцип непротиворечивости - заключается в обоснованности и согласованности элементов.
  7. Принцип логической независимости - заключается в концентрации внимания на логическом проектировании для обеспечения независимости от физического проектирования.
  8. Принцип независимости данных - заключается в том, что модели данных должны быть проанализированы и спроектированы независимо от процессов их логической обработки, а также от их физической структуры и распределения.
  9. Принцип структурирования данных - заключается в том, что данные должны быть структурированы и иерархически организованы.
  10. Принцип доступа конечного пользователя - заключается в том, что пользователь должен иметь средства доступа к базе данных, которые он может использовать непосредственно (без программирования).
Соблюдение указанных принципов необходимо при организации работ на начальных этапах ЖЦ независимо от типа разрабатываемого ПО и используемых при этом методологий. Руководствуясь всеми принципами в комплексе, можно понять на более ранних стадиях разработки, что будет представлять из себя создаваемая система, обнаружить промахи и недоработки, что, в свою очередь, облегчит работы на последующих этапах ЖЦ и понизит стоимость разработки.

1.4. Средства структурного анализа и их взаимоотношения

Прежде чем подробно рассмотреть каждое из основных инструментальных средств структурного анализа, необходимо обсудить их в общем виде и продемонстрировать их взаимосвязи.

Для целей моделирования систем вообще, и структурного анализа в частности, используются три группы средств, иллюстрирующих:

Среди всего многообразия средств решения данных задач в методологиях структурного анализа наиболее часто и эффективно применяемыми являются следующие: Все они содержат графические и текстовые средства моделирования: первые - для удобства демонстрирования основных компонент модели, вторые - для обеспечения точного определения ее компонент и связей.

Логическая DFD показывает внешние по отношению к системе источники и стоки (адресаты) данных, идентифицирует логические функции (процессы) и группы элементов данных, связывающие одну функцию с другой (потоки), а также идентифицирует хранилища (накопители) данных, к которым осуществляется доступ. Структуры потоков данных и определения их компонент хранятся и анализируются в словаре данных. Каждая логическая функция (процесс) может быть детализирована с помощью DFD нижнего уровня; когда дальнейшая детализация перестает быть полезной, переходят к выражению логики функции при помощи спецификации процесса (миниспецификации). Содержимое каждого хранилища также сохраняют в словаре данных, модель данных хранилища раскрывается с помощью ERD. В случае наличия реального времени DFD дополняется средствами описания зависящего от времени поведения системы, раскрывающимися с помощью STD. Эти связи показаны на рис. 1.2.

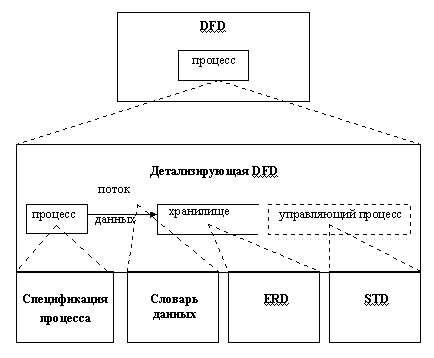

Рис. 1.2. Компоненты логической модели

Перечисленные средства дают полное описание системы независимо от того, является ли она существующей или разрабатываемой с нуля. Таким образом строится логическая функциональная спецификация - подробное описание того, что должна делать система, освобожденное насколько это возможно от рассмотрения путей реализации. Это дает проектировщику четкое представление о конечных результатах, которые следует достигать.
