Первые шаги с ERwin 4.0: публикация в Web и построитель шаблонов отчетов

Бен Этлингер (Ben Ettlinger),
Управление по энергетике Нью-Йорка

Переведено БНТП по заказу Interface Ltd.

Часть 3

Сейчас Вы готовы запустить свой отчет. Щелкните кнопку со стрелкой вниз – и отчет запущен.

Небольшой совет – если Вы хотите отменить отчет, вместо того, чтобы нажать кнопку отмены, оставьте отчет запущенным и удалите его результат. Это может быть быстрее.

Еще одно последнее замечание – нужен ли Вам логотип компании Computer Associates в отчете, полученном с помощью RTB? (Логотип CA содержит также ссылку на web-узел компании CA) Существует возможность заменить его Вашим собственным логотипом. Сохраните цифровое изображение нужного логотипа в файле формата .JPEG. Это можно сделать различными способами. Лично мне больше нравится использовать для этого инструмент захвата изображения, такой как Snagit (www.techsmith.com). (Примечание редактора: если на web-узле Вашей компании имеется логотип в формате jpeg, его можно взять оттуда. Просто щелкните изображение правой кнопкой мыши и сохраните его на диск.) Убедитесь, что файл имеет расширение .JPEG, а не .JPG. Изменить расширение файла с JPG на JPEG можно в проводнике Windows. Не обращайте внимание на предупреждающее сообщение при изменении формата файла. Измените имя файла на Company. Его полное имя должно быть Company.JPEG. Затем скопируйте файл Company.JPEG в папку, в которой находятся выходные файлы RTB. Эта операция заменит логотип компании CA, но не удалит ссылку на web-узел CA.

Для удаления ссылки можно открыть файл с расширением .htm (с именем заголовка отчета RTB) с помощью инструмента публикации в Web, такого как Front Page компании Microsoft или Home Site компании Allaire. Щелкните логотип, затем выберите значок гиперссылки и в появившемся окне просто удалите ссылку.

В настоящее время похоже, что, если Вам нужно иметь свой логотип в каждом отчете RTB, эту операцию необходимо выполнять при каждом его запуске. Я не нашел способа, как сделать его логотипом по умолчанию или как автоматически создать пользовательскую ссылку для всех запусков RTB. Это может войти еще одним пунктом в мой список пожеланий к ERwin 4.5.

Для каждой модели, публикуемой в Web, создается более 50 файлов. Общее количество файлов зависит от количества опций отчета, включенных в эту модель.

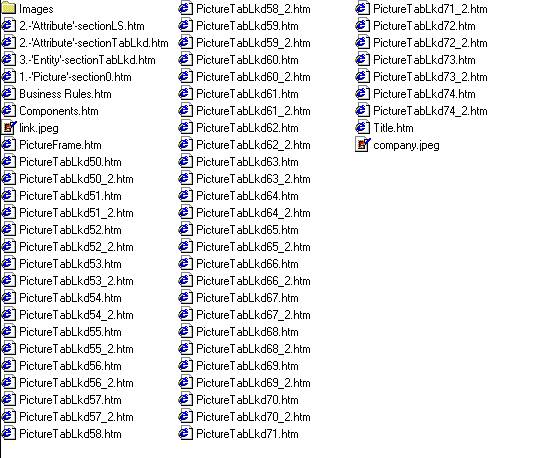

Ниже показано содержание папки с выходными файлами RTB для модели, в которую включено всего лишь несколько опций.

Сама диаграмма помещается в папке с названием IMAGES. Все вспомогательные файлы помещаются в папке на один уровень выше папки IMAGES. В эту папку направляется весь экспорт RTB. Оказывается, что RTB при каждом запуске не перезаписывает исходный файл DIAGRAMn.jpeg, где n является счетчиком количества запусков RTB для данной модели. Этот индекс каждый раз увеличивается на единицу. При подготовке отчета к публикации в Web пользователи должны удалять старые выходные файлы RTB перед его очередным запуском. В противном случае папка IMAGES становится излишне засоренной старыми версиями этого файла, если они только не нужны для ведения истории. Лично я не рекомендую их сохранять, поскольку можно легко запутаться и использовать неверный файл. Если же для вашей организации необходимо сохранение версий, стоит подумать об использовании Model Mart или инструмента для ведения версий.

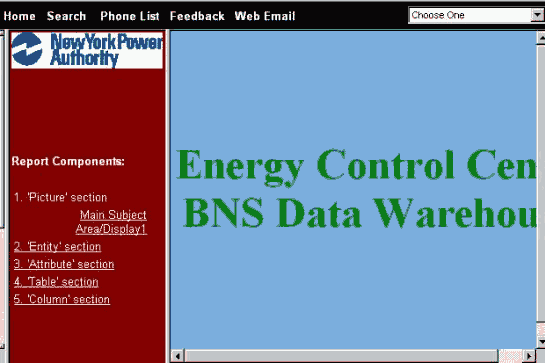

Я включил в статью работающий отчет для интранет.
