Проектирование баз данных с ERwin. Базовые концепции моделирования данных. Часть 2

Зайцев С.Л.

Часть 1

Повторяющиеся группы

Повторяющимися группами являются атрибуты, для которых единственный экземпляр сущности может иметь более одного значения. Например, персона может иметь более одного навыка. Если, с точки зрения требований бизнеса, нам нужно знать уровень владения навыком для каждого, и каждая персона может иметь только два навыка, мы можем создать сущность, показанную на рис. 1.6. Здесь представлена сущность ПЕРСОНА с двумя атрибутами для хранения навыков и уровня владения навыками для каждого.

Рис. 1.6. В данном примере используются повторяющиеся группы.

Проблема повторяющихся групп заключается в том, что мы не можем точно знать, сколько навыков может иметь персона. В реальной жизни у некоторых людей есть один навык, у некоторых - несколько, а у некоторых - пока ни одного. На рисунке 1.7 представлена модель, приведенная к первой нормальной форме. Обратите внимание на добавленный Идентификатор навыка , который уникально определяет каждый НАВЫК.

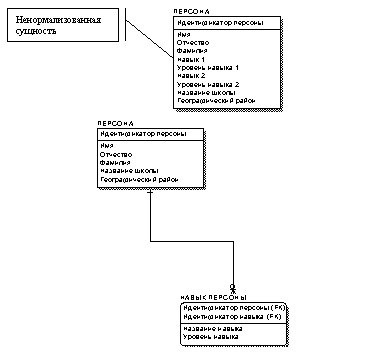

Рис. 1.7. Модель, приведенная к первой нормальной форме.

Один факт в одном месте

Если один и тот же атрибут присутствует более чем в одной сущности и не является внешним ключом, то этот атрибут рассматривается как избыточный. Логическая модель не должна содержать избыточных данных.

Избыточность требует дополнительного пространства, однако, хотя эффективность использования памяти немаловажна, действительная проблема заключается в другом. Гарантированная синхронизация избыточных данных требует накладных расходов, и вы всегда работаете в условиях риска возникновения конфликтных значений.

В предыдущем примере НАВЫК зависит от Идентификатора персоны и от Идентификатора навыка. Это значит, что у вас не появится НАВЫК до тех пор, пока не появится ПЕРСОНА, обладающая этим навыком. Это так же усложняет изменение Названия навыка. Необходимо найти каждую запись с Названием навыка и изменить ее для каждой Персоны, владеющей этим навыком.

На рисунке 1.8 представлена модель во второй нормальной форме. Заметьте, что добавлена сущность НАВЫК, и атрибут НАЗВАНИЕ навыка перенесен в эту сущность. Уровень навыка остался, соответственно, на пересечении ПЕРСОНЫ и НАВЫКА.

Рис. 1.8. Во второй нормальной форме повторяющаяся группа вынесена в другую сущность.
Это обеспечивает гибкость при добавлении необходимого количества Навыков
и изменении Названия навыка или Описания навыка в одном месте.

Каждый атрибут зависит от ключа

Каждый атрибут сущности должен зависеть от первичного ключа этой сущности. В предыдущем примере Название школы и Географический район присутствуют в таблице ПЕРСОНА, но не описывают персону. Для достижения третьей нормальной формы необходимо переместить атрибуты в сущность, где они будут зависеть от ключа. Рисунок 1.9. показывает модель в третьей нормальной форме.

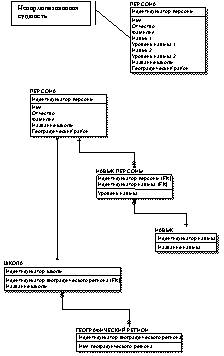

Рис. 1.9. В третьей нормальной форме Название школы и Географический регион перенесены в сущность, где их значения зависят от ключа.

Отношения многие-ко-многим

Отношения многие-ко-многим отражают реальность окружающего мира. Обратите внимание, что на рисунке 1.9 существует отношение многие-ко-многим между ПЕРСОНОЙ и ШКОЛОЙ. Отношение точно отражает тот факт, что ПЕРСОНА может учиться во многих ШКОЛАХ и в ШКОЛЕ может учиться много ПЕРСОН. Для достижения четвертой нормальной формы создается ассоциативная сущность, которая устраняет отношение моногие-ко-многим за счет формирования отдельной записи для каждой уникальной комбинации школы и персоны. На рисунке 1.10 представлена модель в четвертой нормальной форме.

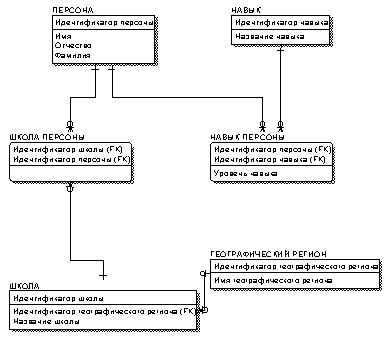

Рис. 1.10. В четвертой нормальной форме отношение моногие-ко-многим
между ПЕРСОНОЙ и ШКОЛОЙ разрешается за счет введения ассоциативной сущности,
в которой отводится отдельная запись для каждой уникальной комбинации ШКОЛЫ и ПЕРСОНЫ.

Формальные определения нормальных форм

Следующие определения нормальных форм могут показаться устрашающими. Рассматривайте их просто как формулы для достижения нормализации. Нормальные формы основаны на реляционной алгебре и могут интерпретироваться как математические преобразования. Хотя эта книга и не посвящена детальному обсуждению нормальных форм, разработчикам моделей рекомендуется более глубоко изучить этот вопрос.

В заданном отношении R атрибут Y функционально зависит от атрибута X. В символьном виде R.X -> R.Y (читается как "R.X функционально определяет R.Y") - в том и только в том случае если каждое значение X в R ассоциируется строго с одним значением Y в R (в каждый конкретный момент времени). Атрибуты X и Y могут быть составными (Дейт К. Дж. Введение в системы баз данных. 6-е издание. Изд. Вильямс: 1999, 848 с.).

Отношение R соответствует первой нормальной форме (1NF) тогда и только тогда, когда все принадлежащие ему домены содержат только атомарные значения (Дейт, там же).

Отношение R соответствует второй нормальной форме (2NF) тогда и только тогда, когда оно соответствует 1NF, и каждый неключевой атрибут полностью зависит от первичного ключа (Дейт, там же).

Отношение R соответствует третьей нормальной форме (3NF) тогда и только тогда, когда оно соответствует 2NF, и каждый неключевой атрибут не транзитивно зависит от первичного ключа (Дейт, там же).

Отношение R соответствует нормальной форме Бойса-Кодда (BCNF) тогда и только тогда, когда каждый детерминант является кандидатом на использование в качестве ключа.

ПРИМЕЧАНИЕ
Ниже приводится краткое объяснение некоторых аббревиатур, используемых в определениях Дейта.

MVD (multi-valued dependency) - многозначная зависимость. Используется только для сущностей с тремя и более атрибутами. При многозначной зависимости значение атрибута зависит только от части первичного ключа.

FD (functional dependency) - функциональная зависимость. При функциональной зависимости значение атрибута зависит от значения другого атрибута, который не является частью первичного ключа.

JD (join dependency) - зависимость по объединению. При зависимости по объединению первичный ключ родительской сущности прослеживается до потомков, по меньшей мере, третьего уровня сохраняя способность использоваться в объединении по исходному ключу.

Отношение соответствует четвертой нормальной форме (4NF) тогда и только тогда, когда в R существует MVD, например A®®B. При этом все атрибуты R функционально зависят от A. Другими словами, в R присутствуют только зависимости (FD или MVD) формы K®X (т.е. функциональная зависимость атрибута X от кандидата на использование в качестве ключа K). Соответственно R отвечает требованиям 4NF, если оно соответствует BCNF и все MVD фактически являются FD (Дейт, там же).

Для пятой нормальной формы отношение R удовлетворяет зависимости по объединению (JD)*(X, Y, …, Z) тогда и только тогда, когда R эквивалентно его проекциям на X, Y,..., Z, где X, Y,..., Z подмножества множества атрибутов R.

Существует много других нормальных форм для сложных типов данных и специфических ситуаций, которые выходят за рамки нашего обсуждения. Каждому энтузиасту разработки моделей желательно было бы изучить и другие нормальные формы.

Бизнес-нормальные формы

В своей книге Клайв Финклештейн (Finklestein Cl. An Introduction to Information Engineering: From Strategic Planning to Information Systems. Reading, Massachusetts: Addison-Wesley, 1989) применил другой подход к нормализации. Он определяет бизнес-нормальные формы в терминах приведения к этим формам. Многие разработчики моделей, считают этот подход интуитивно более ясным и прагматичным.

Первая бизнес-нормальная форма (1BNF) выносит повторяющиеся группы в другую сущность. Эта сущность получает собственное имя и первичные (составные) ключевые атрибуты из исходной сущности и ее повторяющейся группы.

Вторая бизнес-нормальная форма (2BNF) выносит атрибуты, которые частично зависят от первичного ключа в другую сущность. Первичный (составной) ключ этой сущности является первичным ключом сущности, в которой он исходно находился, вместе с дополнительными ключами, от которых атрибут полностью зависит.

Третья бизнес-нормальная форма (3BNF) выносит атрибуты, не зависящие от первичного ключа, в другую сущность, где они полностью зависят от первичного ключа этой сущности.

Четвертая бизнес-нормальная форма (4BNF) выносит атрибуты, которые зависят от значения первичного ключа или являются необязательными, во вторичную сущность, где они полностью зависят от значения первичного ключа или где они должны (обязательно) присутствовать в этой сущности.

Пятая бизнес-нормальная форма (5BNF) проявляется как структурная сущность, если есть рекурсивная или другая зависимость между экземплярами вторичной сущности, или если рекурсивная зависимость существует между экземплярами ее первичной сущности.

Завершенная логическая модель данных

Завершенная логическая модель должна удовлетворять требованиям третьей бизнес-нормальной формы и включать все сущности, атрибуты и связи, необходимые для поддержки требований к данным и бизнес-правил, ассоциированных с данными.

Все сущности должны иметь имена, описывающие содержание и ясное, краткое, полное описание или определение. В одной из следующих публикаций будет рассмотрен исходный набор рекомендаций для правильного формирования имен и описаний сущностей.

Сущности должны иметь полный набор атрибутов, так, чтобы каждый факт относительно каждой сущности мог быть представлен ее атрибутами. Каждый атрибут должен иметь имя, отражающее его значения, логический тип данных и ясное, короткое, полное описание или определение. В одной из следующих публикаций мы рассмотрим исходный набор рекомендаций для правильного формирования имен и описаний атрибутов.

Связи должны включать глагольную конструкцию, которая описывает отношение между сущностями, наравне с такими характеристиками, как множественность, необходимость существования или возможность отсутствия связи.

ПРИМЕЧАНИЕ
Множественность связи описывает максимальное число экземпляров вторичной сущности, которые могут быть связаны с экземпляром исходной сущности. Необходимость существования или возможность отсутствия связи служит для определения минимального числа экземпляров вторичной сущности, которые могут быть связаны с экземпляром исходной сущности.

Физическая модель данных

После создания полной и адекватной логической модели вы готовы к принятию решения о выборе платформы реализации. Выбор платформы зависит от требований к использованию данных и стратегических принципов формирования архитектуры корпорации. Выбор платформы - сложная проблема, выходящая за рамки данной книги.

В ERwin физическая модель является графическим представлением реально реализованной базы данных. Физическая база данных будет состоять из таблиц, столбцов и связей. Физическая модель зависит от платформы, выбранной для реализации, и требований к использованию данных. Физическая модель для IMS будет серьезно отличаться от такой же модели для Sybase. Физическая модель для OLAP-отчетов будет выглядеть иначе, чем модель для OLTP (оперативной обработки транзакций).

Разработчик модели данных и администратор базы данных (DBA - database administrator) используют логическую модель, требования к использованию и стратегические принципы формирования архитектуры корпорации для разработки физической модели данных. Вы можете денормализовать физическую модель для улучшения производительности, и создать представления для поддержки требований к использованию. В последующих разделах детально рассматривается процесс денормализации и создания представлений.

В этом разделе приведен обзор процесса построения физической модели, сбора требований к использованию данных, дано определение компонентов физической модели и обратного проектирования. В следующих публикациях эти вопросы освещены более подробно.

Сбор требований к использованию данных

Обычно вы собираете требования к использованию данных на ранних стадиях в ходе интервью и рабочих сессий. При этом требования должны максимально полно определять использование данных пользователем. Поверхностное отношение и лакуны в физической модели могут привести к внеплановым затратам и затягиванию сроков реализации проекта.
Требования к использованию включают:

  • Требования к доступу и производительности
  • Волюметрические характеристики (оценку объема данных, которые предстоит хранить), которые позволяют администратору представить физический объем базы данных
  • Оценка количества пользователей, которым необходим одновременный доступ к данным, которая помогает вам проектировать базу данных с учетом приемлемого уровня производительности
  • Суммарные, сводные и другие вычисляемые или производные данные, которые могут рассматриваться в качестве кандидатов для хранения в долговременных структурах данных
  • Требования к формированию отчетов и стандартных запросов, помогающих администратору базы данных формировать индексы
  • Представления (долговременные или виртуальные), которые будут помогать пользователю при выполнении операций объединения или фильтрации данных.

Кроме председателя, секретаря и пользователей в сессии, посвященной требованиям к использованию, должны принимать участие разработчик модели, администратор базы данных и архитектор базы данных. Обсуждению должны подвергаться требования пользователя к историческим данным. Длительность периода времени, в течение которого хранятся данные, оказывает значительное влияние на размер базы данных. Часто более старые данные хранятся в обобщенном виде, а атомарные данные архивируются или удаляются.

Пользователям следует принести с собой на сессию примеры запросов и отчетов. Отчеты должны быть строго определены и должны включать атомарные значения, использующиеся для любых суммарных и сводных полей.

Компоненты физической модели данных

Компонентами физической модели данных являются таблицы, столбцы и отношения. Сущности логической модели, вероятно, станут таблицами в физической модели. Логические атрибуты станут столбцами. Логические отношения станут ограничениями целостности связей.
Некоторые логические отношения невозможно реализовать в физической базе данных.

Обратное проектирование

Когда логическая модель недоступна, возникает необходимость воссоздания модели из существующей базы данных. В ERwin этот процесс называется обратным проектированием. Обратное проектирование может производиться несколькими способами. Разработчик модели может исследовать структуры данных в базе данных и воссоздать таблицы в визуальной среде моделирования. Вы можете импортировать язык описания данных (DDL - data definitions language) в инструмент, который поддерживает проведение обратного проектирования (например, Erwin). Развитые средства, такие как ERwin, включают функции, обеспечивающие связь через ODBC с существующей базой данных, для создания модели путем прямого чтения структур данных. Обратное проектирование с использованием ERwin будет подробно обсуждаться в одной из последующих публикаций.

Использование корпоративных функциональных границ

При построении логической модели для разработчика модели важно убедиться, что новая модель соответствует корпоративной модели. Использование корпоративных функциональных границ означает моделирование данных в терминах, использующихся в рамках корпорации. Способ использования данных в корпорации изменяется быстрее, чем сами данные. В каждой логической модели данные должны быть представлены целостно, не зависимо от предметной области бизнеса, которую она поддерживает. Сущности, атрибуты и отношения должны определять бизнес-правила на уровне корпорации.

ПРИМЕЧАНИЕ
Некоторые из моих коллег называют эти корпоративные функциональные границы моделированием реального мира. Моделирование реального мира побуждает разработчика модели рассматривать информацию в терминах реально присущих ей отношений и взаимосвязей.

Использование корпоративных функциональных границ для модели данных, построенной соответствующим образом, обеспечивает основу поддержки информационных нужд любого числа процессов и приложений, что дает возможность корпорации эффективнее эксплуатировать один из ее наиболее ценных активов - информацию.

Что такое корпоративная модель данных?

Корпоративная модель данных (EDM - enterprise data model) содержит сущности, атрибуты и отношения, которые представляют информационные потребности корпорации. EDM обычно подразделяется в соответствие с предметными областями, которые представляют группы сущностей, относящихся к поддержке конкретных нужд бизнеса. Некоторые предметные области могут покрывать такие специфические бизнес-функции, как управление контрактами, другие - объединять сущности, описывающие продукты или услуги.

Каждая логическая модель должна соответствовать существующей предметной области корпоративной модели данных. Если логическая модель не соответствует данному требованию, в нее должна быть добавлена модель, определяющая предметную область. Это сравнение гарантирует, что корпоративная модель улучшена или скорректирована, и в рамках корпорации скоординированы все усилия по логическому моделированию.

EDM также включает специфические сущности, которые определяют область определения значений для ключевых атрибутов. Эти сущности не имеют родителей и определяются как независимые. Независимые сущности часто используются для поддержания целостности связей. Эти сущности идентифицируются несколькими различными именами, такими как кодовые таблицы, таблицы ссылок, таблицы типов или классификационные таблицы. Мы будем использовать термин "корпоративный бизнес-объект". Корпоративный бизнес-объект это сущность, которая содержит набор значений атрибутов, не зависящих ни от какой другой сущности. Корпоративные бизнес-объекты в рамках корпорации следует использовать единообразно.

Построение корпоративной модели данных путем наращивания

Существуют организации, где корпоративная модель от начала до конца была построена в результате единых согласованных усилий. С другой стороны, большинство организаций создают достаточно полные корпоративные модели путем наращивания.

Наращивание означает построение чего-либо последовательно, слой за слоем, подобно тому, как устрица выращивает жемчужину. Каждая созданная модель данных обеспечивает вклад в формирование EDM. Построение EDM этим способом требует выполнения дополнительных действий моделирования для добавления новых структур данных и предметных областей или расширения существующих структур данных. Это дает возможность строить корпоративную модель данных путем наращивания, итеративно добавляя уровни детализации и уточнения.

Понятие методологии моделирования

Существует несколько методологий визуального моделирования данных. ERwin поддерживает две:

  • IDEF1X (Integration Definition for Information Modeling - интегрированное описание информационных моделей).
  • IE (Information Engineering - информационная инженерия).

IDEF1X - хорошая методология и использование ее нотации широко распространено

Интегрированное описание информационных моделей

IDEF1X- высоко структурированная методология моделирования данных, расширяющая методологию IDEF1, принятую в качестве стандарта FIPS (Federal Information Processing Standards - федеральный орган стандартов обработки информации). IDEF1X использует строго структурированный набор типов конструкций моделирования и приводит к модели данных, которая требует понимания физической природы данных до того, как такая информация может стать доступной.

Жесткая структура IDEF1X принуждает разработчика модели назначать сущностям характеристики, которые могут не отвечать реалиям окружающего мира. Например, IDEF1X требует, чтобы все подтипы сущностей были эксклюзивными. Это приводит к тому, что персона не может быть одновременно клиентом и сотрудником. В то время как реальная практика говорит нам другое.

Разработчикам моделей рекомендуется изучить IDEF1X и сформировать собственное мнение о ней. Документы FIPS доступны в Web, существует несколько хороших публикаций по IDEF1X.

Информационный инжиниринг

Клайва Финклештейна часто называют отцом информационного инжиниринга, хотя подобные же концепции излагал вместе с ним и Джеймс Мартин (Martin, James. Managing the Database Environment. Upper Saddle River, New Jersey: Prentice Hall, 1983.). Информационный инжиниринг использует для управления информацией подход, направляемый бизнесом, и применяет другую нотацию для представления бизнес-правил. IE служит расширением и развитием нотации и базовых концепций методологии ER, предложенной Питером Ченом.

IE обеспечивает инфраструктуру поддержки требований к информации путем интеграции корпоративного стратегического планирования с разрабатываемыми информационными системами. Подобная интеграция позволяет более тесно увязать управление информационными ресурсами с долговременными стратегическими перспективами корпорации. Этот подход, направляемый требованиями бизнеса, приводит многих разработчиков моделей к выбору IE вместо других методологий, которые, в основном, концентрируют внимание на решении сиюминутных задач разработки.

IE предлагает последовательность действий, приводящую корпорацию к определению всех своих информационных потребностей по сбору и управлению данными и выявлению взаимосвязей между информационными объектами. В результате, требования к информации ясно формулируются на основе директив управления и могут быть непосредственно переведены в информационную систему управления, которая будет поддерживать стратегические потребности в информации.

Разработчикам моделей рекомендуется познакомиться с работами Джеймса Мартина и Клайва Финклештейна для более глубокого понимания подхода IE к управлению информационными ресурсами.

Заключение

Понимание того, как пользоваться инструментом моделирования данных, подобным ERwin, составляет только часть проблемы. Кроме этого вы должны понимать, когда решаются задачи моделирования данных и как осуществляется сбор требований к информации и бизнес-правил, которые должны быть представлены в модели данных. Проведение рабочих сессий обеспечивает наиболее благоприятные условия для сбора требований к информации в среде, включающей экспертов предметной области, пользователей и специалистов в области информационных технологий.

Для построения хорошей модели данных требуется анализ и исследование требований к информации и бизнес-правилам, собранных в ходе рабочих сессий и интервью. Результирующую модель данных необходимо сравнить с корпоративной моделью, если это возможно, для гарантии того, что она не конфликтует с существующими моделями объектов и включает в себя все необходимые объекты.

Модель данных состоит из логической и физической моделей, отображающих требования к информации и бизнес-правила. Логическая модель должна быть приведена к третьей нормальной форме. Третья нормальная форма ограничивает, добавляет, обновляет и удаляет аномалии структур данных для поддержки принципа "один факт в одном месте". Собранные требования к информации и бизнес-правила должны быть проанализированы и исследованы. Их необходимо сравнить с корпоративной моделью для гарантии того, что они не конфликтует с существующими моделями объектов, и включают в себя все необходимые объекты.

В ERwin модель данных включает как логическую, так и физическую модели. ERwin реализует подход ER и позволяет вам создавать объекты логических и физических моделей для представления требований к информации и бизнес-правил. Объекты логической модели включают сущности, атрибуты и отношения. К объектам физической модели относятся таблицы, столбцы и ограничения целостности связей.

В одной из следующих публикаций будут рассмотрены вопросы идентификации сущностей, определения типов сущностей, выбора имен сущностей и описаний, а так же некоторые приемы, позволяющие избежать наиболее распространенных ошибок моделирования, связанных с использованием сущностей.

Сущности должны иметь полный набор атрибутов, так, чтобы каждый факт относительно каждой сущности мог быть представлен ее атрибутами. Каждый атрибут должен иметь имя, отражающее его значения, логический тип данных и ясное, короткое, полное описание или определение. В одной из следующих публикаций мы рассмотрим исходный набор рекомендаций для правильного формирования имен и описаний атрибутов.
Связи должны включать глагольную конструкцию, которая описывает отношение между сущностями, наравне с такими характеристиками, как множественность, необходимость существования или возможность отсутствия связи.

ПРИМЕЧАНИЕ
Множественность связи описывает максимальное число экземпляров вторичной сущности, которые могут быть связаны с экземпляром исходной сущности. Необходимость существования или возможность отсутствия связи служит для определения минимального числа экземпляров вторичной сущности, которые могут быть связаны с экземпляром исходной сущности.
