Microduino - что если всё взять и поделить?

Источник: habrahabr
malan

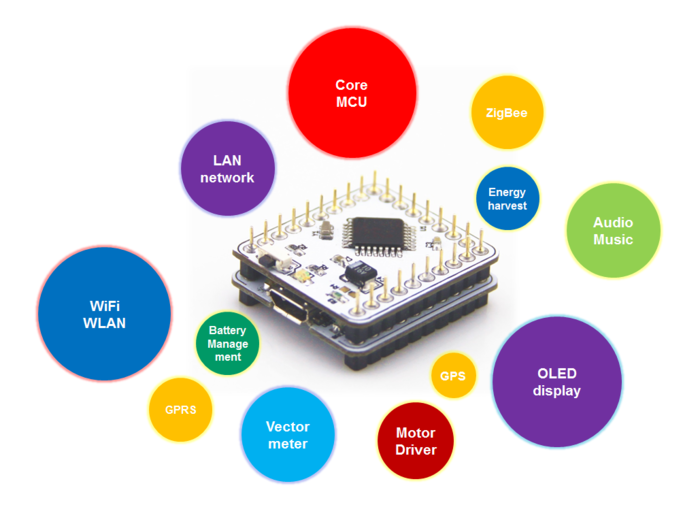

Arduino - это очень популярная, универсальная и довольно бюджетная платформа, но порой её функциональность оказывается несколько избыточной, либо наоборот, чего-то остро не хватает. И тут на помощь приходит Microduino - это Arduino-совместимая платформа, состоящая из ядра и множества дополнительных модулей, отличающаяся компактностью и низкой ценой.


Основная идея

Основная идея Микродуино, заключается в разделении схемы Arduino-Uno на две функциональные части: Microduino-Core (минимальная системная плата) и Microduino-FT232R (разъём для подсоединения платы к компьютеру для загрузки и отладки ПО)
Microduino получается очень гибким, смышлёным, дешёвым и Arduino совместимым: Microduino-Core + Microduino-FT232R = Arduino Uno.

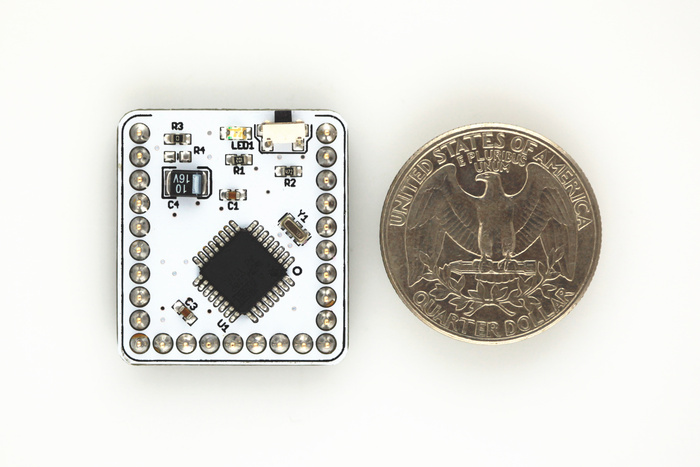

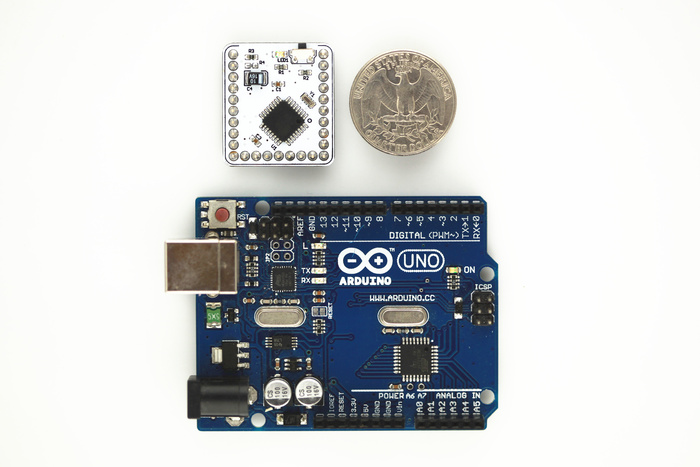

Микродуино - мал!

Размеры микродуино составляют всего 25.40мм X 27.94мм.

Микродуино - стекуем!

Все платы имеют единую 27-ми пиновую U-образную форму, и могут быть насажены друг на друга, при этом различные модули не конфликтуют между собой.

Микродуино - полностью открытая платформа

Все схемы и дизайн плат находятся в открытом доступе.

Микродуино - дёшев

Так как Microduino-FT232R - нужен лишь для загрузки и отладки ПО, то его можно использовать множество раз. Само ядро и дополнительные модули дёшевы

Microduino-Gate for Web of things

WOT network gate - это хаб для распределённых датчиков, собирающих различную информацию об окружении, такую как температура, влажность, давление и т.п. Эта информация транслируется в хаб, где она обрабатывается и выкладывается в сеть.
Чтобы сделать эту сеть беспроводной достаточно подсоединить Microduino-nRF24, а добавив Microduino-SD модуль можно сохранять данные в оффлайне.

Microduino-MusicBox

Microduino-LM4863 это популярный и высококачественный цифровой усилитель D-класса.

Microduino-GPS Logger

Для GPS логгера требуется 5 модулей: Microduino-Core+ + Microduino-[BT] + Microduino-SD + Microduino-OLED + Microduino-GPS.

Дополнительные способы применения

Другие конструкции и способы применения можно найти в сети:
Connecting Pebble with Microduino (details)
Building your OBDII device with Microduino (details)
a Bicycle computer with Microduino (details)
A network clock device with Microduino (details)

MICRODUINO CORE модули

Насчитывается три модуля ядра:

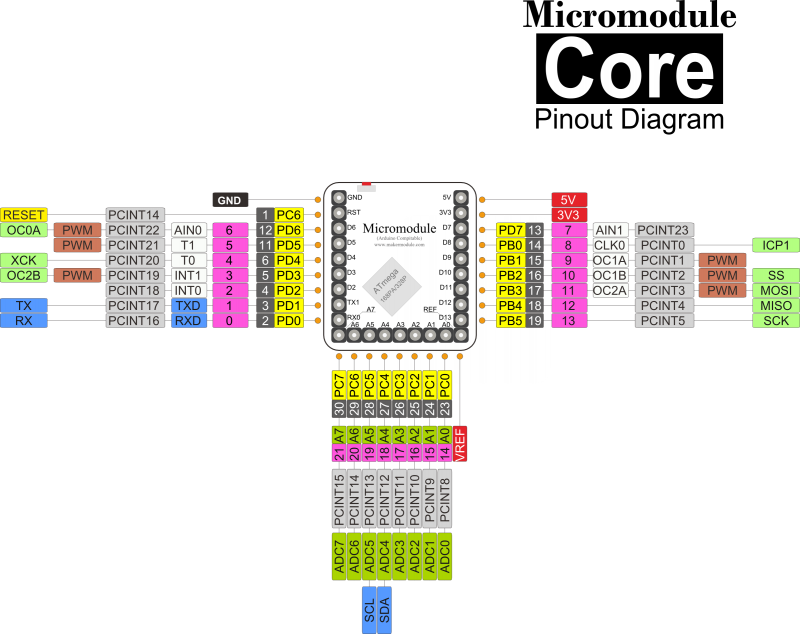

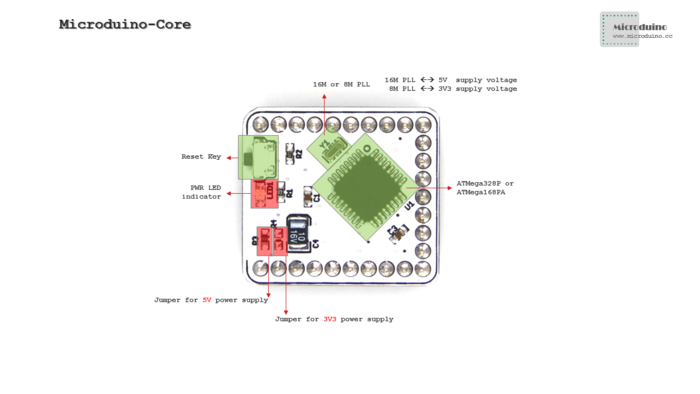

Microduino-Core

Microduino-Core базируется на чипе ATmega328P и полностью совместим с Arduino Uno. При загрузке и обновлении ПО с помощью Arduino-IDE, в качестве типа платы можно просто выбрать "Arduino Uno".

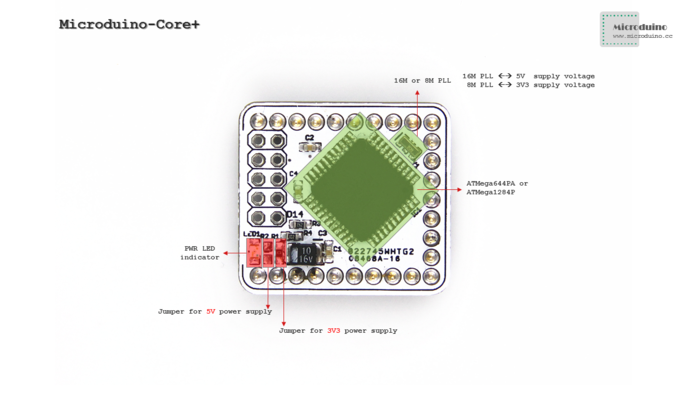

Microduino-Core+

Microduino-Core+ это более производительная версия Microduino, основанная на чипе ATmega644PA, производительность которого совпадает с Arduino Mega2560. Microduino-Core+ поддерживает 2 последовательных порта и более 10 цифровых входов/выходов.

Для использования Microduino-Core+ в Arduino IDE его пропатчить согласно инструкции.

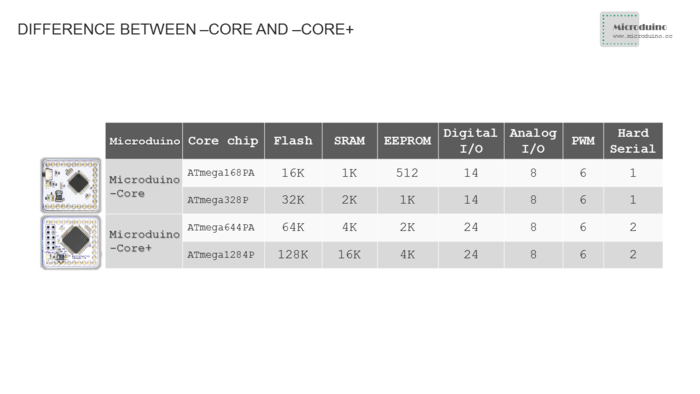

Отличия между версиями

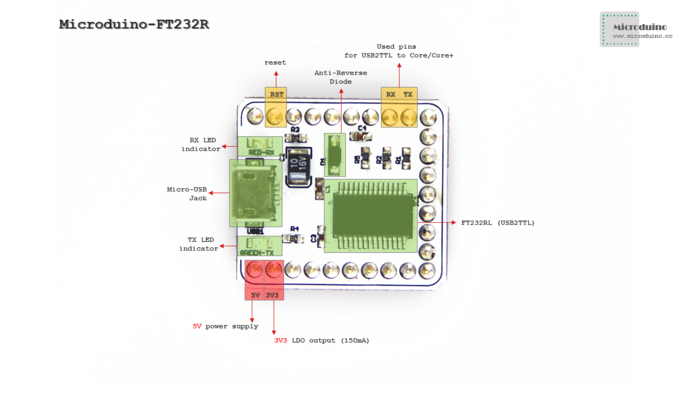

Microduino-FT232R

Microduino-FT232R - это USB2TTL модуль для соединения с PC и загрузки/обновления ПО Core/Core+.

Внешние модули MICRODUINO

Microduino уже поддерживает множество модулей: покрытие сети, беспроводная связь, BLE, SD хранилице, GPS, Wi-Fi, двигатель, OLED-дисплей, управление питанием и другие модули, находящиеся на стадии тестирования.

Microduino-ENC (Microduino-Enc28J60 + Microduino-RJ45)

Microduino-ENC - ethernet порт.

Microduino-nRF24

Microduino-nRF24 беспроводное соединение на частоте 2.4GHz.

Microduino-SD

Microduino-SD - разъём для Micro SD карт, использующий SPI протокол.

Microduino-[BT]

Microduino-[BT] - Bluetooth модуль. Есть две версии: BT2.1 и BT4, но BT4 является выбором по-умолчанию.

Microduino-10DOF

Microduino-10DOF - модуль-датчик, в который интегрировано 3 чипа, использующих I2C протокол: MPU6050 + HMC5883L + BMP085.

Microduino-BM

Microduino-BM - это модуль управления питания Li-ion батареей, включающий функции зарядки, разрядки, определения напряжения и LED индикатор. Модуль поддерживает 3.7->5.V и 3.7V->3.3V.

Microduino-OLED(12864)

Microduino-OLED - это 0.96' дюймовый 12864-цветный дисплейный модуль, использующий SSD1306 драйвер с I2C протоколом, и питаемый от 3.3V.

Тестируемые образцы

Microduino-LM4863 - усилитель D-класса


Microduino-RTC - модуль реального времени


Microduino-CC3000 - WiFi модуль


Microduino-NEO6M - GPS модуль


Microduino-A3906 - Motor/Stepper модуль управления


Microduino-A4982 - высокопроизводительный Motor/Stepper модуль управления

Массовое тестирование плат (-LM4863, -CC3000, -RTC, -NEO6M, -A3906, -A4982) планируется закончить в Сентябре 2013 года.

Microduino-Solo - Тестовая плата

Microduino-solo - это тестовая плата пины который выведены на периферию, что облегчает разработку, настройку и отладку схемы соединения. 5.0V -> 3.3V DC-DC регулятор обеспечивает переключение между двумя уровнями напряжения с помощью джампера.

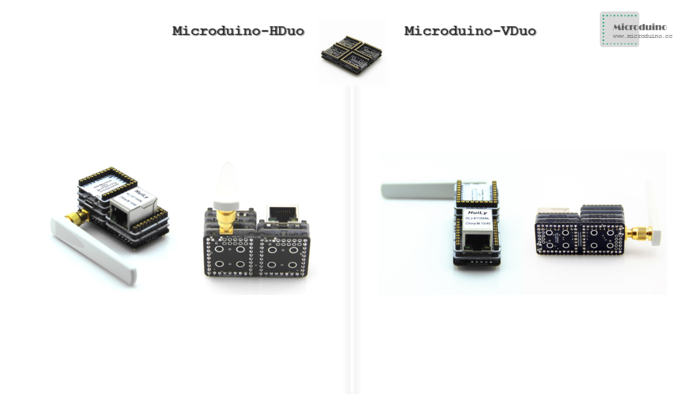

Microduino-Duo плата

Иногда наращивать количество моделей становится проблематично из-за проблем с габаритами. Для решения этой проблемы была создана плата-подложка для горизонтального и вертикального соединения модулей.

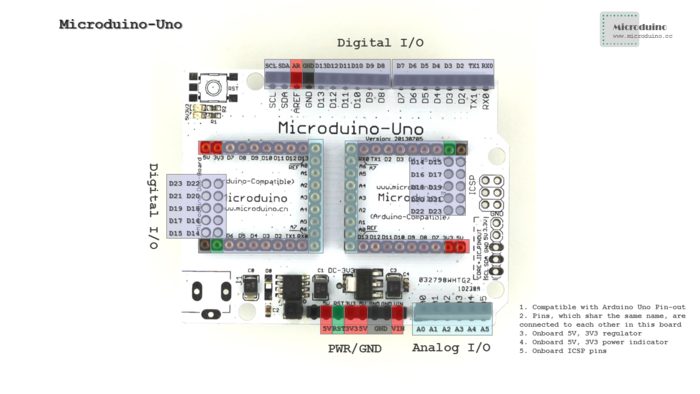

Microduino-Uno - Arduino - переходник

Microduino-Uno - это плата-переходник, вставив в который ядро и модули Microduino, можно получить Arduino.

ЦЕНЫ!!!

Ну и самое главное - это цены на комплектующие
Проект уже набрал необходимую сумму на Кикстартере. Подробное описание состава каждого из наборов на Кикстартере содержится в этом PDF файле.
