ERwin Data Modeler (ранее ERwin) (FAQ)

В Process Modeler в словаре сущностей и в словаре атрибутов установите флажок "Exchange with ERwin". После этого пункт меню File\Export\ERwin в Process Modeler станет активным.

Начиная с версии 7.1 sp1 ERwin поддерживает технологию обмена метаданными с другими популярными средствами, включая среды моделирования. Для обмена метаданными между ERwin и такими средствами, как Rational Data Architect, Oracle Designer, Sybase Power Designer следует использовать: для импорта - Мастер импорта ERwin (меню File\Import\From External Format), для экспорта - Мастер экспорта ERwin (меню File\Export\To External Format).

Используйте имеющийся в ERwin инструмент Complete Compare (полное сравнение). Сравнивайте ERwin-модель и базу. Все или только указанные вами изменения ERwin внесен прямо в базу или сгенерирует SQL-скрипт на изменения базы.

В AllFusion ERwin Data Modeler 7 в Редактор Стандартов Именования (Naming Standards Editor) в закладке Glossary добавлена опция "Match whole words only". Теперь можно выбирать, выполнять ли автоматическую замену на аббревиатуры только при совпадении целого слова или подставлять аббревиатуру при совпадении лишь части слова.

Способы сокращения операций при обратном инжиниринге с ERwin:

1. Урезать источник обратного проектирования (каталог БД или SQL-скрипт).
2. Уменьшить число объектов, на основании которых будет строиться модель данных. Для этого зайти в меню Tools\Reverse Engineer, установить настройки обратного проектирования в диалоге Reverse Engineer-Set Option в разделе Items to Reverse Engineer. В этом же диалоге в разделе Options\Reverse Engineer вы можете указать, включать ли системные объекты в модель, а также установить фильтр на извлекаемые таблицы по их владельцу.

Если требуется просто урезать число объектов в модели, получаемой при обратной генерации, то можно использовать Complete Compare базы данных и пустой модели. В версии 7 выбрать список объектов для сравнения в Мастере Complete Compare, закладке "Left\Right Object Selection", запустить на сравнение. Когда появится окно Resolve Differences, выбрать, какие именно объекты БД перенести в пустую модель.

В версии 4.1.4 имя индекса в физической модели по умолчанию формировалось с помощью 2 макросов ERwin и имело вид X%KeyType%TableName . В версиях 7 и 7.1 имя индекса в физической модели по умолчанию наследуется с логического уровня с помощью макроса %KeyName. Изменить правила автоматического формирования индексов в физической модели можно через меню tools\Names\Model Naming Options\Name.

ERwin не отображает на одной диаграмме объекты из разных баз данных. Однако, есть 2 возможности:

1. Открыть несколько окон с моделями для разных БД
2. Использовать возможность слияния ModelMart Merge. Это позволит слить в одну модель объекты из разных моделей.

При генерации схемы физической базы данных ERwin автоматически создает отдельный индекс на основе первичного ключа каждой таблицы, а также на основе всех альтернативных ключей, внешних ключей и инверсионных входов, поскольку эти колонки наиболее часто используются для поиска данных. Можно отказаться от генерации индексов по умолчанию.

Просмотреть и заменить установки по умолчанию для генерации индексов можно через главное меню/Forward Engineer/ закладка Option /Index. Изменить существующий индекс или создать новый можно в редакторе Indexes. Для его вызова следует щелкнуть правой кнопкой мыши по таблице и выбрать во всплывающем меню пункт Indexes.

Не меняя шрифты в модели ERwin, просто измените 2 значения в реестре Windows (start/RUN набрать команду regedit) в: HKEY_LOCAL_MACHINE / SYSTEM / CurrentControlSet / Control / Nls / CodePage:

1. для 1250 : Value data = c_1251.nls
2. для 1252 : Value data = c_1251.nls

ERwin Data Modeler 4.х поддерживает миграцию по связи первичного ключа или альтернативного ключа. Миграция по связи инверсного входа не поддерживается.

Однако, на физическом уровне модели можно использовать трансформацию "Скопировать колонку и связать" (Column Denormalization - Transform to Copy and Link Two Columns). Данная трансформация позволяет скопировать колонку с ее свойствами из одной таблицы в другую таблицу и связать колонки. Обе колонки синхронизированы в одну сторону: при изменении свойств колонки-источника меняются свойства скопированной колонки, однако, при изменении свойств скопированной колонки свойства колонки-источника не меняются. В этом случае вы обеспечите синхронное изменение скопированной колонки при изменении исходной колонки (например: имя, тип колонки).

Установите требуемый драйвер, пропишите его в настройках принтера ERwin (меню File/Print Setup), не забудьте указать подходящий размер листа. Запустите из ERwin печать всей диаграммы модели или только выбранных листов. В результате вместо 16*17 листов А4 получите меньшее число листов требуемого формата.

Каждая Сущность в модели процессов принадлежит модели данных, с которой она синхронизирована. Поэтому одна модель процессов может быть синхронизирована с множеством моделей данных, но каждая сущность в модели процессов синхронизируется только с одной моделью данных.

Возможно, но не рекомендуется, синхронизировать одну модель данных с множеством моделей процессов, т.к. ERwin не хранит данные о синхронизации (Данные о синхронизации хранит BPwin).

Для поддержки двунаправленных связей BPwin поддерживает форматы .eax (ERwin-to-BPwin) и .bpx (BPwin to ERwin) для ERwin 3.5.2 и ERwin 4.1

Да, с помощью ERwin вы можете создать новую базу.

1. Создайте прескрипт уровня модели, необходимый для создания новой базы, например:
   USE master
   GO
   CREATE DATABASE T_TEST_ERwin
   ON
   ( NAME = T_TEST_ERwin_dat,
      FILENAME = 'c:\program files\microsoft sql server\mssql\data\T_TEST_ERwin.mdf' )
   GO
   USE T_TEST_ERwin
   GO
2. Дополните ERwin-модель таблицами, колонками, хранимыми процедурами, ....
3. Запустите в ERwin прямую генерацию. В опциях генерации не забудьте указать, какие объекты модели генерировать: !!! прескрипт, таблицы,…
4. ERwin откроет окно подключения к базе данных. Укажите параметры подключения к любой (!!!) существующей базе данных на сервере.
5. ERwin сгенерирует новую базу и сгенерирует в ней объекты, определенные в ERwin-модели.

Нет. ERwn не накладывает ограничения на количество элементов модели. Можно создавать любое число сущностей, атрибутов, sub areas и т.д. Однако, нужно помнить, что конкретная СУБД накладывает свои ограничения, например, Oracle поддерживает до 256 колонок в таблице.

Для автоматического переименования вторичных (мигрирующих) ключей таблицы, связанной с таблицей, в которой переименовали первичный ключ на физическом уровне:

• переименовать первичный ключ в исходной таблице,
• щелкнуть по исходной таблице правой кнопкой мышки;
• войти в "physical column editor";
• щелкнуть по кнопке Reset в левом нижнем углу окна;
• в диалоге "Reset Column Properties Dialog":
  1. для "Remove overridden properties for" выбрать "одну колонку или все колонки в модели"
  2. для "Reset properties to" выбрать "Value migrated from the corresponding PK"
  3. для "Select Properties to Reset" проверить, что выбрано "Physical Name"

После установка демо версии AllFusion ERwin Data Modeler, например, в C:\Program Files\CA\AllFusion ERwin Data Modeler документацию по ERwin API можно найти в C:\Program Files\CA\AllFusion ERwin Data Modeler\Doc:

1. E000602E.pdf - ERwin API Reference Guide
2. ERwinAPI_Readme.html

1-ый вариант решения проблемы

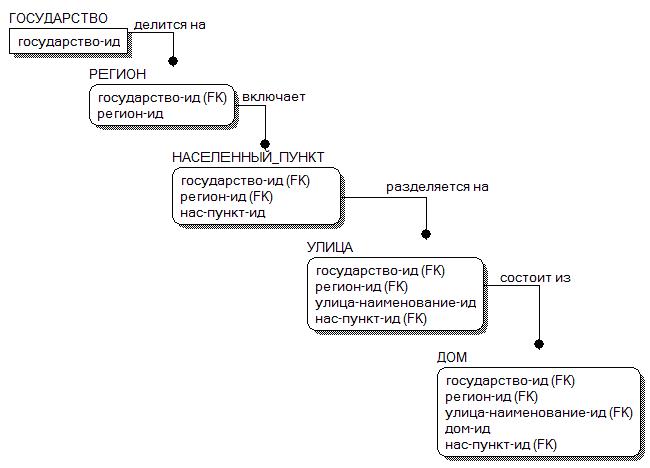

Исходная модель. Ключ перегружен атрибутами.

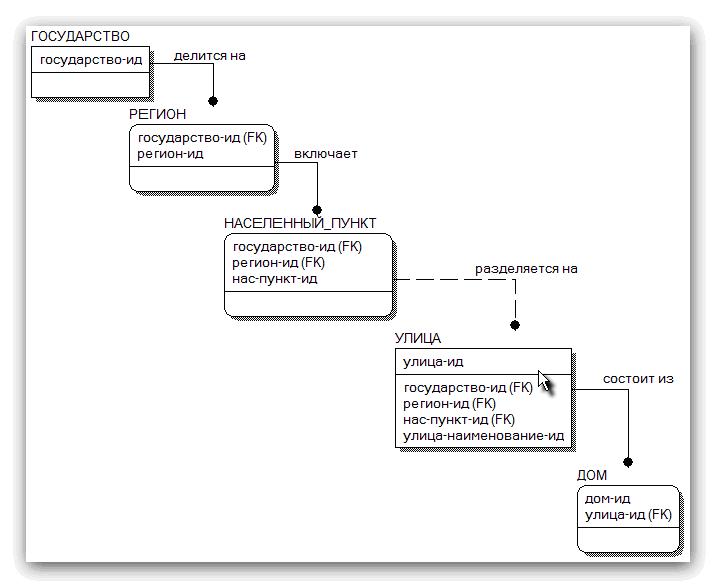

Для разгруки ключа изменяем связь между сущностями НАСЕЛЕННЫЙ-ПУНКТ и УЛИЦА на неидентифицируемую связь. Модель разгружается по первичному ключу (Рисунок 1).

2-ой вариант решения проблемы

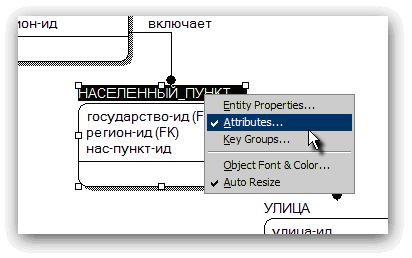

1 шаг Вводим новый атрибут в сущность НАСЕЛЕННЫЙ ПУНКТ (Рисунок 2)

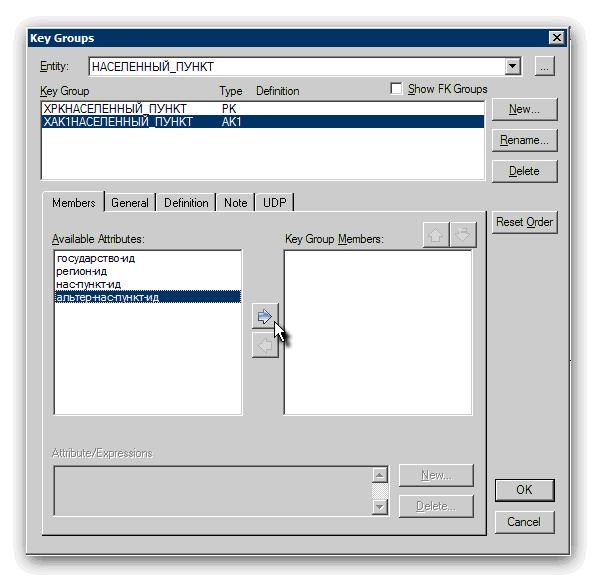

И делаем его альтернативным ключом (Рисунок 3)

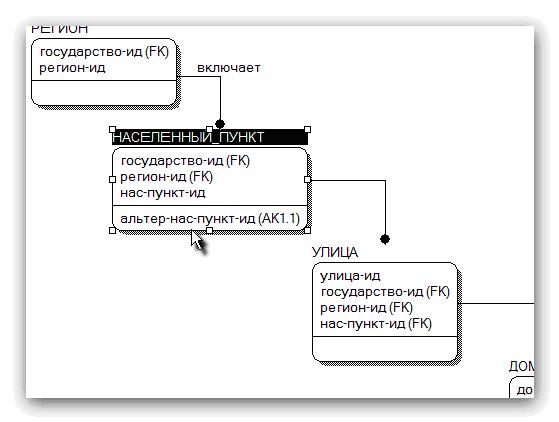

В результате получаем следующую структуру сущности НАСЕЛЕННЫЙ-ПУНКТ (Рисунок 4)

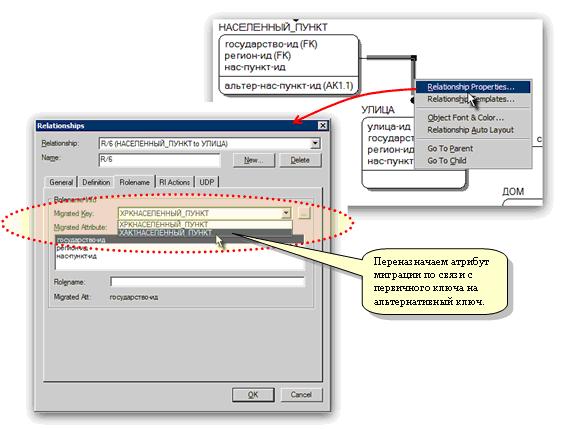

2-ой шаг. Выделяем связь между сущностями НАСЕЛЕННЫЙ-ПУНКТ и УЛИЦА (Рисунок 5)

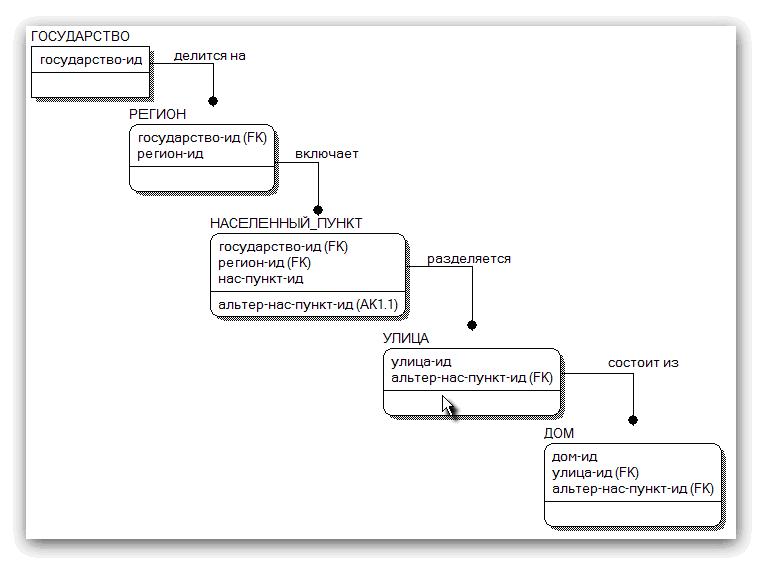

В результате получаем окончательный вариант (Рисунок 6)

При втором варианте все связи остаются идентифицируемыми.

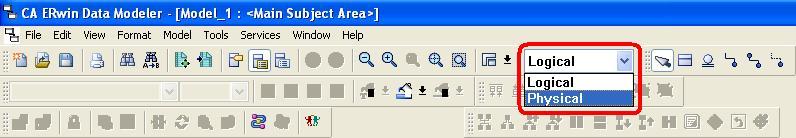

Для того, чтобы переключиться с логической модели на физическую необходимо произвести соответствующий выбор в выпадающем списке панели инструментов:

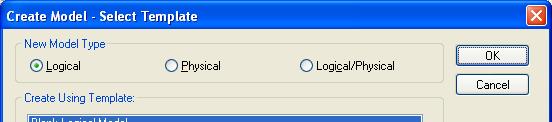

Если этот выподающий список неактивен, то вы при создании модели выбарали "Logical":

1. Сохранить существующую модель.
2. Нажить "Tools" > "Derive New Model"

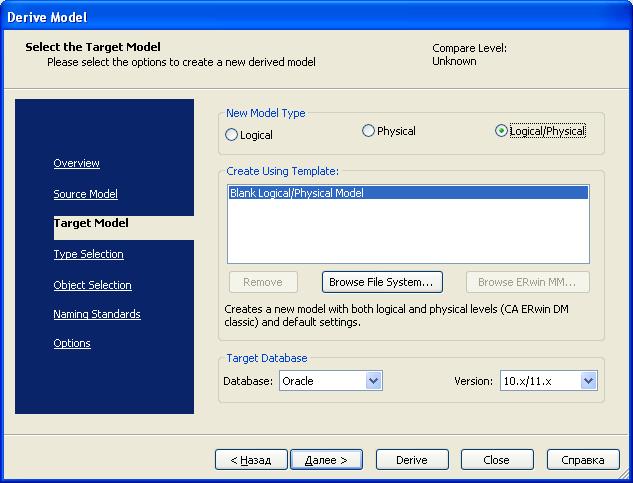

3. Откроется следующее окно, выбирите в нем "Logical/Phisical" и нажмите "Derive":

Теперь произведите действия, указанные в начале.
