Связывание модели данных и модели процессов

После разработки модели данных ее следует связать с моделью процессов. Такая связь гарантирует завершенность анализа, гарантирует, что есть источник данных (Сущность) для всех потребностей данных (Работа) и позволяет делить данные между единицами и функциями бизнес-процессов.

Каждая стрелка в модели процессов может быть связана с несколькими атрибутами различных сущностей. Связи объектов способствуют согласованности, корректности и завершенности анализа.

Для экспорта модели данных из ERwin'а в BPwin необходимо в ERwin'е открыть модель, войти в меню File, выбрать опцию Bpwin / Export, выбрать имя файла *.eax и нажать OK. Появится сообщение "Export Successful".

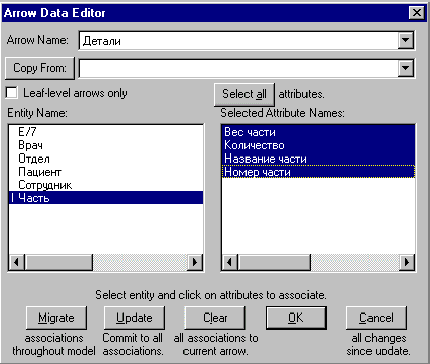

Затем в BPwin'е нужно открыть желаемую модель процесса, выбрать из меню File / Import / Erwin (EAX)..., выбрать имя файла и нажать OK. Появится протокол импорта. Нужно закрыть диалог протокола и в следующем диалоге кликнуть по кнопке Accept Changes. Теперь можно связать сущности и атрибуты со стрелками. Правой кнопкой нужно кликнуть по стрелке и выбрать в контекстном меню Arrow Data. Появляется диалог Arrow Data Editor.

В нем необходимо указать сущности и атрибут(ы), связанные со стрелкой и кликнуть по кнопке OK, чтобы сохранить изменения. Если в процессе связывания стрелок с объектами модели данных окажется, что каких либо сущностей или атрибутов не хватает, их можно добавить (меню Edit / Entity/Attribute Dictionary), а затем экспортировать в ERwin (в BPwin'е меню File / Export / ERwin(BPX), в ERwin'е меню BPwin / Import) . Как было указано выше, работы могут воздействовать на данные. Для документирования такого воздействия необходимо кликнуть правой кнопкой мыши по желаемой работе и выбрать Data Usage Editor.

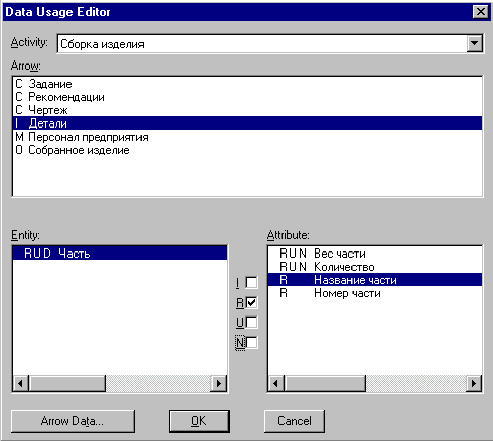

В появившемся диалоге Data Usage Editor нужно в верхнем списке кликнуть по имени стрелки, с которой были связаны сущности и атрибуты. В нижнем левом окне появится список связанных сущностей. Если выбрать сущность, то, во-первых, в правом окне появится список соответствующих атрибутов, во- вторых, в центре открываются окна выбора CRUD (Create, Retrieve, Update, Delete). Если кликнуть по атрибуту, то значение окон выбора меняется на IRUN (Insert, Retrieve, Update, Nullify). Ассоциации CRUD и IRUN -это правила использования сущностей и атрибутов работами. Данные не могут использоваться работами произвольно. Стрелки входа представляют данные, которые работа преобразовывает в выход или потребляет. Такие данные могут быть восстановлены (Retrieve), обновлены (Update), удалены (Delete), но не могут быть созданы (Create). Стрелки контроля могут быть только восстановлены (Retrieve) и не могут быть изменены. Стрелки выхода могут быть обновлены (если им соответствуют данные стрелок входа) или созданы (Create).

Результат связывания объектов модели процессов можно отобразить в отчете Data Usage Report (меню Report / Data Usage Report).
Arrow Name Entity Name C _R _U _D Attribute Name I _R_ U_ N
Детали Часть R U D Вес части R U N
R U D Количество R U N
R U D Название части R U
R U D Номер части R
