Работа с базами данных в Borland C++ Builder

Часть 2

Наталия Елманова

Содержание

Введение

Borland C++ Builder обладает широкими возможностями доступа к базам данных. Так как базы данных предназначены не только для хранения, но и для выбора и обработки информации, одним из важнейших аспектов их использования является создание запросов к ним. Поэтому сегодня мы рассмотрим, как в C++ Builder решаются проблемы построения запросов.

Запрос в C++ Builder - это объект, представляющий собой набор данных. Обычно для создания запроса используется компонент TQuery - потомок абстрактного класса TDataSet.

Компонент TQuery

Компонент TQuery, как и компонент TTable, обладает всеми свойствами компонента TDataSet.

Как и в случае с компонентом TTable, компонент TDataSource управляет взаимодействием между компонентами Data Controls и компонентом TQuery. Обычно приложение имеет один компонент DataSource для каждого компонента TQuery.

Наиболее часто используются следующие свойства компонента TQuery:

Select * from Orders where CustNo=:SomeNo
Отметим, что язык запросов SQL (Structured Query Language), традиционно применяемый при работе с серверными СУБД, может быть использован и при работе с таблицами формата dBase и Paradox. Не вдаваясь в подробное описание синтаксиса этого языка (с ним можно познакомиться в других источниках, например, в книге М.Грабера "Введение в SQL"), отметим одну его особенность. SQL – язык непроцедурный. На нем можно написать, что нужно получить в результате запроса, но нельзя написать, как это сделать, то есть нельзя описать саму процедуру выполнения запроса. Дело в том, что реализация выполнения тех или иных операторов SQL серверами баз данных может быть различна, и в большинстве случаев неинтересна клиентскому приложению, создаваемому с помощью С++ Builder. В случае таблиц dBase или Paradox реализацию SQL берет на себя библиотека Borland Database Engine.

Компонент TQuery позволяет использовать операторы SQL для того, чтобы определять или создавать наборы данных, которые можно отобразить на экране, вставлять, удалять и редактировать строки.

Наиболее часто используются следующие методы компонента TQuery:
Query1->Close();
Query1->SQL->Clear();
Query1->SQL->Add("Delete emp where empno=1010");
Query1->ExecSQL();
Query1->Open();
Query1->Close();
Query1->Close();
Query1->SQL->Add("Delete emp where empno=:empno");
Query1->Prepare();
Компоненты TQuery обладают большим разнообразием методов, унаследованных от TDataSet. Наиболее часто используются следующие методы:
Query2->Insert();
Query2->Fields[0]->AsInteger = 100;
Query2->Fields[1]->AsString =Edit1->Text;
Query2->Post();
Метод Post подтвержает операции Insert, Update или Delete, совершая реальное физическое изменение в базе данных. Метод Cancel отменяет незавершенные операции Insert, Delete, Edit или Append. Прежде чем перейти к непосредственному использованию запросов, следует остановиться на весьма полезном инструменте - генераторе запросов Visual Query Builder, с помощью которого можно определить свойство SQL компонента TQuery, если по каким-либо причинам это неудобно делать непосредственно в редакторе свойств.

Visual Query Builder

Visual Query Builder (VQB) является визуальным средством для построения запросов, базирующихся на SQL. С помощью этого средства можно строить комплексные запросы, обладая некоторыми знаниями SQL или не имея таких знаний вовсе. Запросы строятся шаг за шагом путем последовательного добавления выражений, таблиц, полей и отношений, пока не получится требуемый результат.

Visual Query Builder можно вызвать, выбирая компонент TQuery и нажимая правую кнопку мыши, после чего появляется контекстное меню, из которого следует выбрать опцию Query Builder.

Примечание. Visual Query Builder входит в комплект поставки не всех версий Borland C++ Builder либо может быть не установлен. В этом случае в контекстном меню может не быть соответствующей опции.

После выбора Query Builder на экране появится диалоговая панель Databases, позволяющая выбрать БД и осуществить соединение с ней (рис. 1).

Рис. 1. Выбор псевдонима базы данных

После соединения с базой данных на экран выводится окно Visual Query Builder и диалоговая панель для выбора таблиц, используемых в запросе (рис. 2).

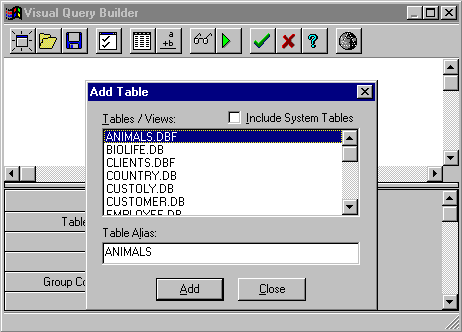

Рис.2. После соединения с БД появляется окно Visual Query Builder и диалоговая панель Add Table.

Панель инструментов Visual Query Builder позволяет выбирать операции, которые можно выполнить при создании, тестировании и просмотре текста запроса. Таблица 8.1 описывает назначения кнопок на панели инструментов Visual Query Builder:

Таблица 1. Панель инструментов Visual Query Builder
Кнопка Назначение
New
Создает новый запрос.
Open
Открывает файл запроса.
Save As
Сохраняет запрос в файле.
Options
Помещает на экране диалоговую панель Options, позволяющую установить различные опции запроса.
Table
Помещает на экран диалоговую панель Add Table, позволяющую вносить таблицы в оператор SQL.
Expression
Помещает на экран диалоговую панель Expression, позволяющую создавать вычисляемые поля, допустимые с точки зрения языка SQL.
SQL
Выводит окно с текстом сгенерированного SQL-запроса.
Run
Выполняет сгенерированный запрос и выводит на экран результаты.
OK
Устанавливает свойство SQL компонента TQuery равным сгенерированному запросу и закрывает Visual Query Builder.
Cancel
Отменяет присвоение свойства SQL компонента TQuery и закрывает Visual Query Builder.
Help
Выводит на экран оперативную помощь для Visual Query Builder.
Диалоговая панель Add Table (рис. 2) появляется при открытии Visual Query Builder или при выборе соответствующей кнопки диалоговой панели. Она позволяет вносить в запрос таблицы, выводя список всех таблиц в текущей БД. Если отметить опцию Include System Tables, для построения запроса будут доступны системные таблицы данной БД.

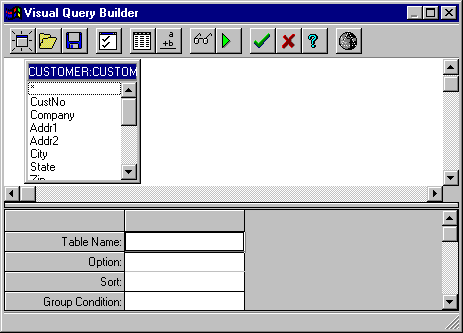

Рис. 3. В рабочем пространстве окна Visual Query Builder появится таблица, выбранная из списка

Для внесения одной или более таблиц в запрос следует выполнить следующее:

1.Если диалоговая панель Add Table не присутствует на экране, щелкнуть кнопкой Table на панели инструментов, чтобы вывести ее на экран.

2. Выбрать имя таблицы из списка таблиц в диалоговой панели и щелкнуть на кнопке Add. Описание структуры выбранной таблицы появится в верхней части окна окна Visual Query Builder.

3. Повторить п.2, пока все требуемые таблицы не будут внесены в запрос, и затем нажать кнопку Close.

Чтобы внести колонку одной из таблиц в запрос, нужно выбрать имя колонки и затем перетащить эту колонку и поместить ее на таблицу в нижней части окна, либо дважды щелкнуть на имени колонки. Для выбора всех полей таблицы следует перетащить в нижнюю часть окна значок * , находящийся над списком полей таблицы.

Рис. 4. Создание комбинированного запроса

Чтобы скомбинировать информацию из нескольких таблиц, нужно определить, как будут соединяться разные таблицы. С помощью Visual Query Builder можно определить колонки, имена которых служат для связи таблиц. С этой целью нужно выбрать имя колонки, по которой осуществляется межтабличная связь, в одной из связываемых таблиц, нажать левую клавишу мыши и переместить курсор (он изменит форму) на имя соответствующей колонки другой таблицы. В результате в рабочем пространстве запроса образуется линия, связывающая колонки этих двух таблиц (рис. 8.7).

Можно просмотреть или отредактировать критерий соединения таблиц, два раза щелкнув на линии, показывающей это соединение в верхней части окна Visual Query Builder. При этом появляется диалоговый блок Join (рис.5):

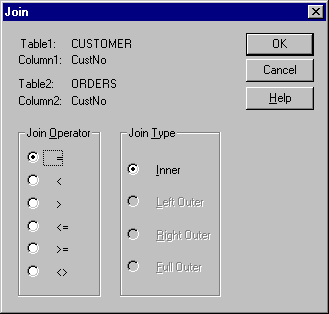

Рис. 5. Выбор критерия соединения таблиц

Чтобы определить критерий отбора для запроса, нужно использовать строку Criteria таблицы в нижней части окна Visual Query Builder.

Строка Criteria допускает любые выражения запроса, являющиеся допустимыми с точки зрения предложения WHERE оператора SQL (табл. 2).

Таблица 2. Допустимые выражения в предложении WHERE SQL-запроса
Выражение Описание
= Равно
> Больше, чем
< Меньше, чем
!= Не равно
like Строка символов в сравнении с образцом.
Between Не меньше, чем начальное значение и не больше, чем конечное.
In Содержится в списке
Выражения, введенные в строку Criteria, являются условиями AND. Например, если имеется таблица с колонкой Name и требуется найти каждый элемент в этой колонке, начинающийся с буквы С, следует ввести в строку Criteria Name LIKE'C%'. Результат эквивалентен внесению AND Name LIKE 'C%'в предложение WHERE оператора SQL.

Условия OR вводятся как выражения в строку OR (ниже строки Criteria).

Можно отсортировать результаты в восходящем (ascending) или нисходящем (descending) порядке для выбранной колонки. Чтобы определить порядок сортировки для колонки, следует поместить указатель мыши на колонке около строки Sort , щелкнуть правой кнопкой мыши и выбрать Ascending или Descending из контекстного меню.

Можно сгруппировать результаты запроса, используя строку Option.

Если для какой-либо колонки нужно определить опции представления данных в запросе, следует поместить курсор на колонке около строки Option, щелкнуть правой кнопкой мыши, чтобы вывести на экран контекстное меню Option и выбрать нужную опцию.

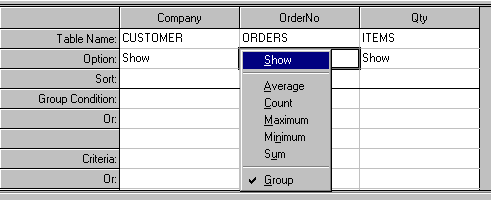

Рис. 6. Выбор опции для колонки

Можно определить условия для результатов группировки, используя строку Group Condition, что эквивалентно внесению выражения с предложением HAVING в SQL-операторе SELECT, использующем предложение GROUP BY.

Visual Query Builder позволяет определить выражения как часть запроса. Выражения представляют собой операции вычислений на основе числовых значений, строковые операции и т.д.

Чтобы создать вычисляемое поле, следует щелкнуть кнопкой Expression на панели инструментов. Появится диалоговая панель Expression ( см. рис. 7).

Рис. 7. Вызов диалоговой панели Expression .

Диалоговая панель Expression позволяет использовать в запросах арифметические операции умножения, деления, сложения, вычитания, имена колонок и составные выражения, такие как avg, count, min, max и sum. Можно редактировать вручную или строить выражения, используя блок редактора Expression.

Рис. 8. Диалоговая панель Options

Диалоговая панель Options (рис. 8) используется для того, чтобы определить опции для оператора SQL. Можно, например, удалить повторяющиеся записи (Remove Duplicate Records), использовав предложение DISTINCT оператора SQL. Чтобы вызвать диалоговую панель Options, нужно щелкнуть кнопкой Options на панели инструментов.

Можно выполнить запрос, сгенерированный Visual Query Builder. Результаты запроса отобразятся на экране в диалоговой панели Result Window (окно результатов). Это окно позволяет убедиться, что колонки запроса, критерий выбора, критерии группировки и сортировки были определены корректно. Чтобы выполнить запрос, нужно щелкнуть кнопкой Run на панели инструментов. Появится окно Result Window, подобное представленному на рис. 8.

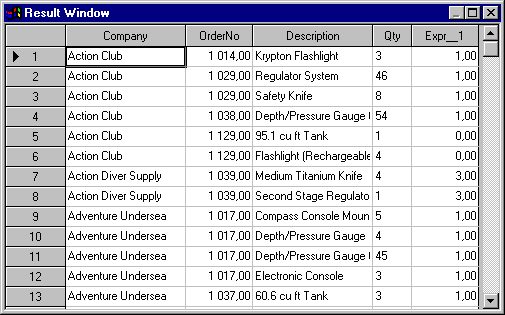

Рис. 9. Результаты запроса отобразятся на экране в Result Window

Можно проверить текст запроса, просматривая окно SQL Statement, для чего следует щелкнуть на кнопке SQL на панели инструментов. Это окно показывает сгенерированный оператор SQL. При добавлении или изменении колонок запроса, критерия отбора, критерия группировки или сортировки содержимое окна SQL Statement редактируется автоматически (рис. 10).

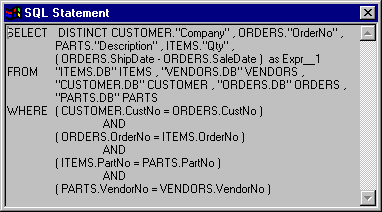

Рис. 10. Сгенерированный оператор SQL в окне SQL Statement.

Для завершения работы Visual Query Builder следует нажать кнопку с зеленой галочкой на инструментальной панели. После этого свойству SQL компонента TQuery, для которого был активизирован Visual Query Builder, будет присвоен сгенерированный текст SQL-запроса.

Пример использования компонента TQuery

Попробуем применить полученные сведения для создания приложения, использующего компоненты TTable, TQuery, TDataSource, TDBGrid. Воспользуемся для этой цели таблицами Customer.db и Orders.db, имеющимися в базе данных BCDEMOS, входящей в комплект поставки Borland C++ Builder. Данное приложение должно будет выводить списки клиентов из таблицы Customer, их заказов из таблицы Orders, а также позволять выбирать диапазон номеров клиентов.

Создадим новый проект и сохраним его главную форму как CUST1.CPP, а проект как CUST.MAK.

Изменим заголовок заголовок формы на "Контроль заказов". Разместим на форме компонент TDBGrid, два компонента TGroupBox, один компонент TTable, два компонента TQuery, три компонента TDataSource. На компонент GroupBox1 поместим три компонента TRadioButton и два компонента TButton. На компонент GroupBox2 поместим два компонента TEdit, два компонента TEdit и один компонент TButton.

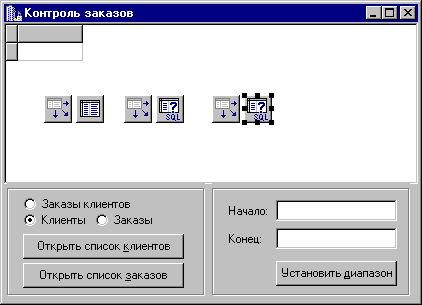

Рис. 11. Расположение компонентов на форме приложения CUST

Установим следующие свойства для этих компонентов:

Имя компонента Свойство Значение
Table1 DatabaseName BCDEMOS
TableName CUSTOMER.DB
Active false
DataSource1 DataSet Table1
DBGrid1 DataSource DataSource1
Query1 Database Name BCDEMOS
SQL select * from orders
Active false
DataSource2 DataSet Query1
Query2 DatabaseName BCDEMOS
DataSource3 DataSet Query2
Button1 Caption Открыть список &клиентов
Button2 Caption Открыть список &заказов
RadioButton1 Caption Клиенты
Checked true
RadioButton2 Caption Заказы
GroupBox1 Caption
GroupBox2 Caption
Button3 Caption Установить &диапазон
Edit1 Text
Edit2 Text
Label1 Caption Начало:
Label2 Caption Конец:
RadioButton3 Caption Заказы клиентов
Создадим обработчик события OnClick для кнопки Button1:
void __fastcall TForm1::Button1Click(TObject *Sender)
{
if (Table1->Active)
{
Table1->Close();
Button1->Caption = "Ioe?uou nienie &eeeaioia";
}
else
{
Table1->Open();
Button1->Caption= "Cae?uou nienie &eeeaioia";
}
}
Теперь при нажатии на эту кнопку таблица Customer будет то открываться, то закрываться, при этом будет изменяться и надпись на кнопке.

Создадим обработчик события OnClick для кнопки Button2:

void __fastcall TForm1::Button2Click(TObject *Sender)
{
if (Query1->Active)
{
Query1->Active = false;
Button2->Caption = "Ioe?uou список &caeacia";
}
else
{
Query1->Active = true;
Button2->Caption = "Заe?uou список &caeacia";
}
}
При нажатии на кнопку Button2 будет то открываться, то закрываться запрос Query1, содержащий список заказов:

Создадим обработчики событий OnClick для радиокнопок RadioButton1 и RadioButton2:

void __fastcall TForm1::RadioButton1Click(TObject *Sender)
{
DBGrid1->DataSource = DataSource1;
}
//---------------------------------------------------------------------------
void __fastcall TForm1::RadioButton2Click(TObject *Sender)
{
DBGrid1->DataSource =DataSource2;
}
Теперь с помощью этих радиокнопок можно переключаться между списком клиентов и списком заказов.

Создадим обработчик события OnClick для кнопки Button3:

void __fastcall TForm1::Button3Click(TObject *Sender)
{
if (Table1->Active)
{
Table1->SetRangeStart();
Table1->Fields[0]->AsString = Edit1->Text;
Table1->SetRangeEnd();
Table1->Fields[0]->AsString = Edit2->Text;
Table1->ApplyRange();
}
}
Теперь с помощью полей редактирования Edit1 и Edit2 и кнопки Button3 можно выбрать диапазон номеров клиентов для отображения сведений о них в DBGrid1.

Затем с помощью Visual Query Builder установим свойство SQL компонента Query2. Выберем в качестве имени базы данных BCDEMOS и внесем в запрос таблицы CUSTOMER и ORDERS. Затем установим связь между таблицами, проведя линию от поля CustNo в таблице CUSTOMER к полю CustNo в таблице ORDERS.

Внесем в запрос следующие поля:

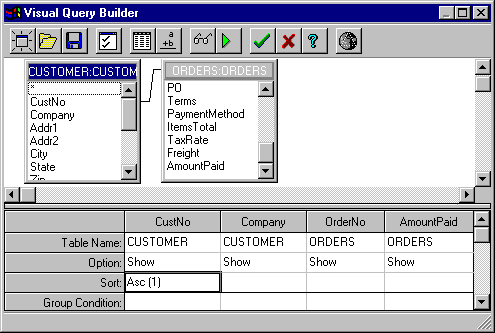

Рис. 12. Использование Visual Query Builder для создания комбинированного запроса

Теперь отсортируем результаты запроса по номеру покупателя и выйдем из Visual Query Builder.

Используя инспектор объектов, выберем компонент Query2 и установим его свойство Active равным true.

Создадим обработчик события OnClick для RadioButton3:.

void __fastcall TForm1::RadioButton3Click(TObject *Sender)
{
DBGrid1->DataSource= DataSource3;
}
Скомпилируем приложение. Щелкнем кнопками и "Открыть список заказов", чтобы открыть оба набора данных. Попробуем, используя радиокнопки, переключаться между ними.

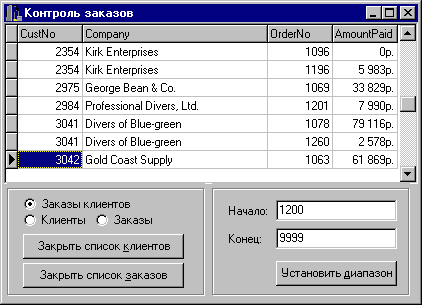

Рис. 13. Так выглядит готовое приложение

Нажмем кнопку "Открыть список клиентов". Введем значения полей "Начало" и "Конец" (например, 1200 и 1700 соответственно) и затем нажмем кнопку "Установить диапазон". Убедимся, что значения номеров заказов действительно находятся в пределах этого диапазона.

Щелкнем на радиокнопке "Заказы клиентов" и убедимся, что результирующий набор данных действительно содержит сведения из обеих таблиц.

Модули данных

В предыдущем примере мы размещали компоненты со страницы Data Access непосредственно на главную форму приложения. Однако наличие на форме большого количества невидимых компонентов в ряде случаев затрудняет проектирование пользовательского интерфейса. Кроме того, нередко бывает удобно отделить компоненты, отвечающие за доступ к данным и бизнес-логику информационной системы, от интерфейсных элементов, например, для обегчения ее дальнейшей модернизации. Для этой цели в C++ Builder имеется специальный тип, называемый модулем данных - TDataModule. Компонент этого типа можно условно считать специальным видом формы, хотя он и порожден непосредственно от TСomponent. Такой компонент-контейнер может содержать компоненты со страницы Data Access, а сам он не виден пользователю во время выполнения.

Создадим другую версию рассмотренного выше примера с использованием модуля данных. В этом случае компоненты Data Access помещаются в модуль данных, а ссылка на соответствующий h-файл помещается в модуль, связанный с главной формой приложения.

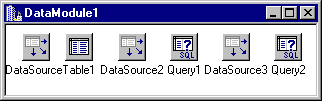

Рис.14. Размещение компонентов доступа к данным в DataModule

Приведем исходный текст модуля, связанного с главной формой новой версии приложения:

//----------------------------------------------------
#include <vcl\vcl.h>
#pragma hdrstop

#include "cust1.h"
#include "custdm1.h" // Ссылка на модуль данных
//-----------------------------------------------------
#pragma link "Grids"
#pragma resource "*.dfm"
TForm1 *Form1;
//-----------------------------------------------------
__fastcall TForm1::TForm1(TComponent* Owner): TForm(Owner)
{
}
//-----------------------------------------------------
void __fastcall TForm1::Button1Click(TObject *Sender)
{
if (DataModule1->Table1->Active)
{
DataModule1->Table1->Close();
Button1->Caption = "Открыть таблицу &клиентов";
}
else
{
DataModule1->Table1->Open();
Button1->Caption= "Закрыть таблицу &клиентов";
};
}
//-----------------------------------------------------
void __fastcall TForm1::Button2Click(TObject *Sender)
{
if (DataModule1->Query1->Active)
{
DataModule1->Query1->Active = false;
Button2->Caption = "Открыть таблицу &заказов";}
else

{
DataModule1->Query1->Active = true;
Button2->Caption = "Закрыть таблицу &заказов";
}
}
//-----------------------------------------------------
void __fastcall TForm1::RadioButton1Click(TObject *Sender)
{
DBGrid1->DataSource = DataModule1->DataSource1;
}
//-----------------------------------------------------
void __fastcall TForm1::RadioButton2Click(TObject *Sender)
{
DBGrid1->DataSource = DataModule1->DataSource2;
}
//-----------------------------------------------------
void __fastcall TForm1::RadioButton3Click(TObject *Sender)
{
DBGrid1->DataSource = DataModule1->DataSource3;
}
//----------------------------------------------------
void __fastcall TForm1::Button3Click(TObject *Sender)
{
if (DataModule1->Table1->Active)
{
DataModule1->Table1->SetRangeStart();
DataModule1->Table1->Fields[0]->AsString = Edit1->Text;
DataModule1->Table1->SetRangeEnd();
DataModule1->Table1->Fields[0]->AsString = Edit2->Text;
DataModule1->Table1->ApplyRange();
}
}
//----------------------------------------------------

SQL Explorer и словарь данных

SQL Explorer является удобным инструментом при работе с базами данных. Для его запуска следует выбрать пункт меню Database/Explore или запустить его в качестве отдельного приложения. В левой части окна Explorer на странице Databases представлены в виде раскрывающегося списка свойства всех описанных в файле конфигурации BDE псевдонимов. В правой части окна можно просмотреть содержимое таблиц, ввести и выполнить SQL-запрос к таблице, а также получить сведения о псевдонимах баз данных (драйвер БД, местоположение, используемый языковый драйвер и иные параметры, содержащиеся в файле конфигурации BDE), сведения о таблицах (тип таблицы, версия, дата последнего обновления и др.) и, при необходимости, внести в них изменения.

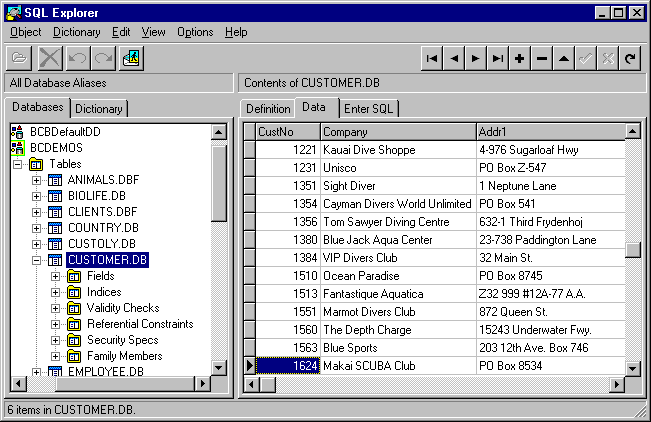

Рис. 15. SQL Explorer

Сам словарь данных доступен для просмотра на странице Dictionary. В нем в виде раскрывающегося списка содержатся сведения о базах данных и расширенных атрибутах полей таблиц (раздел Attribute Sets), в число которых входят, например, максимальное и минимальное значение для данного поля, значение по умолчанию, тип и класс контрольного элемента, метка при отображении на форме, маска редактирования и другие атрибуты, не содержащиеся непосредственно в таблицах, но характеризующие модель данных.

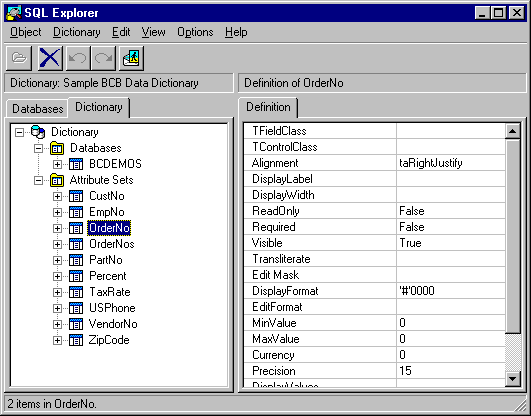

Рис.16. Просмотр и модификация словаря данных в SQL Explorer

Отметим, что пользователь может создавать свои словари данных (пункт меню Dictionary/New). По умолчанию словари данных создаются в виде таблиц формата Paradox, но не возбраняется хранить их в других форматах или на серверах баз данных (это имеет смысл при работе над крупными проектами).
