• административный;
• финансовый;
• материальный (товарный).

А с учетом новейших технологий можно было бы добавить и еще два:

• информационный;
• коммуникационный.

Наиболее существенными для бизнеса являются вопросы организации трех процессов финансового взаимодействия:

• финансового планирования (бюджетирования);
• финансирования (исполнения бюджетов);
• финансовой отчетности.

Естественно, что подобное взаимодействие не обходится без бумагооборота (более изящно называемого, как правило, документооборотом). Для отображения документооборота приходится применять уже более изощренные средства, одним из которых являются "диаграммы потоков данных".

"Диаграммы потоков данных" имеют один существенный недостаток: они показывают перемещение только тех данных (документов), которые мы смогли "увидеть". Из трех перечисленных выше систем взаимодействия подразделений наиболее хорошо поддержана формализованным документооборотом финансовая система, административное и материальное взаимодействие поддержано документооборотом, как правило, только в части тесно связанной с финансами. Кроме того, на практике есть масса дополнительных факторов, оказывающих влияние на документооборот, но стандартно не формализуемых. Например, как отразить тот факт, что в реальном офисе заявку может подать только "дядя Вася", то есть фактически проводится процесс "визирования", не отраженный в бумажной форме документа. Подобные "тонкости" не находят должного отражения при моделировании систем с помощью "диаграмм потоков данных" (ДПД). Тем не менее весьма эффективны ДПД-диаграммы как простейшее средство формализации взаимодействия между обьектами бизнеса, в двух случаях: или когда вы хотите наиболее простыми средствами отразить уже идеально отлаженный механизм бизнеса (например, для целей построения компьютерной системы) или же, наоборот, если перед вами совершенно "темный лес", и вы делаете первые наброски, пытаясь найти "луч света в темном царстве". Для полноты картины следует упомянуть, что существуют более изощренные методики ДПД-моделирования, входящие в семейство CASE (computer aided software engineering)- компьютерное проектирование программных систем) и предназначенные для профессионалов информационных систем. Однако их практическое применение высокоэффективно, как правило, только для отражения информационных структур бизнес-процесса, оптимизация которого проведена уже другими средствами.

Если средств не хватает ... ищите методы.

Если дело кажется сначала очень простым - лучше не начинать, все плохо кончится

Если кажется, что все трудности уже преодолены - значит, вскоре вы окажетесь в тупике

Вывод: Не ищите простых путей - ищите средства передвижения

В большинстве случаев имеет место значительно более сложная ситуация, промежуточная между двумя описанными выше крайностями: интуитивно все вроде бы понятно, но при попытках формализовать взаимоотношения возникает "сплошной туман". В данной ситуации существенно помочь может хорошо разработанное семейство методологий IDEF, являющееся государственным стандартом в США. Данное семейство состоит из методологии функционального моделирования IDEF0 и методологии информационного моделирования IDEF1X. Предполагалось создание стандарта на методологию динамического моделирования IDEF2, однако по хорошо известным причинам оптимизм в вопросах моделирования динамических систем угас по сравнению с эпохой ранней компьютеризации и стандарт так и не был создан (тем не менее существуют реализации систем динамического моделирования, преобразующие статические модели семейства IDEF0 в модели на базе "раскрашенных сетей Петри"). IDEF - методологии создавались в рамках предложенной ВВС США программы компьютеризации промышленности - ICAM, в ходе реализации которой выявилась потребность в разработке методов анализа процессов взаимодействия в производственных (промышленных) системах. Принципиальным требованием при разработке рассматриваемого семейства методологий была возможность эффективного обмена информацией между ВСЕМИ специалистами - участниками программы ICAM (отсюда название: Icam DEFinition - IDEF). После опубликования стандарта он был успешно применен в самых различных областях бизнеса, показав себя эффективным средством анализа, конструирования и отображения бизнес-процессов (к слову сказать, он активно применяется и в отечественных госструктурах, например в Государственной Налоговой Инспекции). Более того, собственно с широким применением IDEF ( и предшествующей методолoгии - SADT ) и связано возникновение основных идей популярного ныне понятия - BPR (бизнес-процесс реинжиниринг).

Особенностью рассматриваемого семейства методологий является, во-первых, уникальная способность "задавать вопросы" в процессе моделирования, а, во-вторых, неразрывная связь графических средств (нотации), методологии и , наконец, технологии. С этой точки зрения семейство IDEF является, пожалуй, единственной системой, которая предоставляет не только средства отображения бизнес-процессов, но и методологию взаимодействия "аналитик-специалист", и, кроме того, технологию создания проектов, охватывающую все стадии "жизненного цикла" - от первичного анализа до формы представления окончательного проекта, через поэтапный процесс создания Диаграмм и хранения версий.

Научитесь видеть и понимать функциональную структуру своего бизнеса!

В настоящее время в России резко возрос интерес к общепринятым на Западе стандартам менеджмента, однако, в реальной практике управления существует один очень показательный момент. Многих руководителей до сих пор можно поставить в тупик прямым вопросом об организационной структуре компании или о схеме существующих бизнес-процессов. Наиболее продвинутые и регулярно читающие экономическую периодику менеджеры, как правило, начинают чертить понятные только им одним иерархические диаграммы, но и в этом процессе обычно быстро заходят в тупик. То же самое касается сотрудников и руководителей различных служб и функциональных подразделений. В большинстве случаев, единственным набором изложенных правил, в соответствии с которыми должно функционировать предприятие, является набор отдельных положений и должностных инструкций. Чаще всего эти документы составлялись не один год назад, слабо структурированы и невзаимосвязаны между собой и, вследствие этого, просто пылятся на полках. До поры до времени подобный подход был оправдан, так как во время становления российской рыночной экономики понятие конкуренции практически отсутствовало, да и затраты считать не было особой необходимости - прибыль была гигантской. В результате этого, мы видим в течение последних двух лет вполне объяснимую картину: крупные компании, выросшие в начале 90-х годов, постепенно сдают свои позиции, вплоть до полного ухода с рынка. Отчасти это обусловлено тем, что на предприятии не были внедрены стандарты управления, полностью отсутствовало понятие функциональной модели деятельности и миссии. С помощью моделирования различных областей деятельности можно достаточно эффективно анализировать "узкие места" в управлении и оптимизировать общую схему бизнеса. Но, как известно, на любом предприятии высший приоритет имеют только те проекты, которые непосредственно приносят прибыль, поэтому речь об обследовании деятельности и ее реорганизации обычно идет только во время ощутимого кризиса в управлении компанией.

В конце 90-ых годов, когда на рынке в должной мере появилась конкуренция и рентабельность деятельности предприятий стала резко падать, руководители ощутили огромные сложности при попытках оптимизировать затраты, чтобы продукция оставалась одновременно и прибыльной и конкурентоспособной. Как раз в этот момент совершенно четко проявилась необходимость иметь перед своими глазами модель деятельности предприятия, которая отражала бы все механизмы и принципы взаимосвязи различных подсистем в рамках одного бизнеса.

Само же понятие "моделирование бизнес-процессов" пришло в быт большинства аналитиков одновременно с появлением на рынке сложных программных продуктов, предназначенных для комплексной автоматизации управления предприятием. Подобные системы всегда подразумевают проведение глубокого предпроектного обследования деятельности компании. Результатом этого обследование является экспертное заключение, в котором отдельными пунктами выносятся рекомендации по устранению "узких мест" в управлении деятельностью. На основании этого заключения, непосредственно перед проектом внедрения системы автоматизации, проводится так называемая реорганизация бизнес-процессов, иногда достаточно серьезная и болезненная для компании. Это и естественно, сложившийся годами коллектив всегда сложно заставить "думать по-новому". Подобные комплексные обследования предприятий всегда являются сложными и существенно отличающимися от случая к случаю задачами. Для решения подобных задач моделирования сложных систем существуют хорошо обкатанные методологии и стандарты. К таким стандартам относятся методологии семейства IDEF. С их помощью можно эффективно отображать и анализировать модели деятельности широкого спектра сложных систем в различных разрезах. При этом широта и глубина обследования процессов в системе определяется самим разработчиком, что позволяет не перегружать создаваемую модель излишними данными. В настоящий момент к семейству IDEF можно отнести следующие стандарты:

• IDEF0 - методология функционального моделирования. С помощью наглядного графического языка IDEF0, изучаемая система предстает перед разработчиками и аналитиками в виде набора взаимосвязанных функций (функциональных блоков - в терминах IDEF0). Как правило, моделирование средствами IDEF0 является первым этапом изучения любой системы;
• IDEF1 – методология моделирования информационных потоков внутри системы, позволяющая отображать и анализировать их структуру и взаимосвязи;
• IDEF1X (IDEF1 Extended) – методология построения реляционных структур. IDEF1X относится к типу методологий “Сущность-взаимосвязь” (ER – Entity-Relationship) и, как правило, используется для моделирования реляционных баз данных, имеющих отношение к рассматриваемой системе;
• IDEF2 – методология динамического моделирования развития систем. В связи с весьма серьезными сложностями анализа динамических систем от этого стандарта практически отказались, и его развитие приостановилось на самом начальном этапе. Однако в настоящее время присутствуют алгоритмы и их компьютерные реализации, позволяющие превращать набор статических диаграмм IDEF0 в динамические модели, построенные на базе “раскрашенных сетей Петри” (CPN – Color Petri Nets);
• IDEF3 – методология документирования процессов, происходящих в системе, которая используется, например, при исследовании технологических процессов на предприятиях. С помощью IDEF3 описываются сценарий и последовательность операций для каждого процесса. IDEF3 имеет прямую взаимосвязь с методологией IDEF0 – каждая функция (функциональный блок) может быть представлена в виде отдельного процесса средствами IDEF3;
• IDEF4 – методология построения объектно-ориентированных систем. Средства IDEF4 позволяют наглядно отображать структуру объектов и заложенные принципы их взаимодействия, тем самым позволяя анализировать и оптимизировать сложные объектно-ориентированные системы;
• IDEF5 – методология онтологического исследования сложных систем. С помощью методологии IDEF5 онтология системы может быть описана при помощи определенного словаря терминов и правил, на основании которых могут быть сформированы достоверные утверждения о состоянии рассматриваемой системы в некоторый момент времени. На основе этих утверждений формируются выводы о дальнейшем развитии системы и производится её оптимизация.

В рамках этой статьи мы рассмотрим наиболее часто используемую методологию функционального моделирования IDEF0.

История возникновения стандарта IDEF0

Методологию IDEF0 можно считать следующим этапом развития хорошо известного графического языка описания функциональных систем SADT (Structured Analysis and Design Teqnique). Несколько лет назад в России небольшим тиражом вышла одноименная книга, посвящанная описанию основных принципов построения SADT-диаграмм. Исторически, IDEF0, как стандарт был разработан в 1981 году в рамках обширной программы автоматизации промышленных предприятий, которая носила обозначение ICAM (Integrated Computer Aided Manufacturing) и была предложена департаментом Военно-Воздушных Сил США. Собственно семейство стандартов IDEF унаследовало свое обозначение от названия этой программы (IDEF=ICAM DEFinition). В процессе практической реализации, участники программы ICAM столкнулись с необходимостью разработки новых методов анализа процессов взаимодействия в промышленных системах. При этом кроме усовершенствованного набора функций для описания бизнес-процессов, одним из требований к новому стандарту было наличие эффективной методологии взаимодействия в рамках “аналитик-специалист”. Другими словами, новый метод должен был обеспечить групповую работу над созданием модели, с непосредственным участием всех аналитиков и специалистов, занятых в рамках проекта.

В результате поиска соответствующих решений родилась методология функционального моделирования IDEF0. C 1981 года стандарт IDEF0 претерпел несколько незначительных изменения, в основном ограничивающего характера, и последняя его редакция была выпущена в декабре 1993 года Национальным Институтом По Стандарам и Технологиям США (NIST).

Основные элементы и понятия IDEF0

Графический язык IDEF0 удивительно прост и гармоничен. В основе методологии лежат четыре основных понятия:

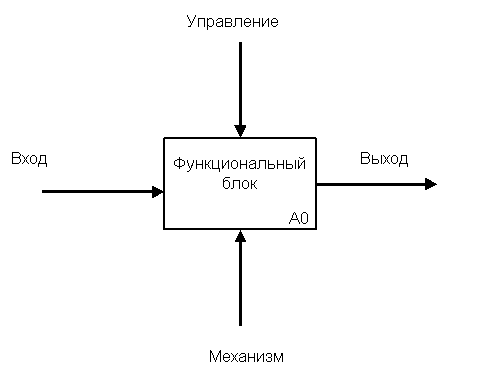

Первым из них является понятие функционального блока (Activity Box). Функциональный блок графически изображается в виде прямоугольника (см. рис. 1) и олицетворяет собой некоторую конкретную функцию в рамках рассматриваемой системы. По требованиям стандарта название каждого функционального блока должно быть сформулировано в глагольном наклонении (например, “производить услуги”, а не “производство услуг”).

Каждая из четырех сторон функционального блока имеет своё определенное значение (роль), при этом:

• Верхняя сторона имеет значение “Управление” (Control);
• Левая сторона имеет значение “Вход” (Input);
• Правая сторона имеет значение “Выход” (Output);
• Нижняя сторона имеет значение “Механизм” (Mechanism).

Каждый функциональный блок в рамках единой рассматриваемой системы должен иметь свой уникальный идентификационный номер.

Рисунок 1. Функциональный блок.

Вторым “китом” методологии IDEF0 является понятие интерфейсной дуги (Arrow). Также интерфейсные дуги часто называют потоками или стрелками. Интерфейсная дуга отображает элемент системы, который обрабатывается функциональным блоком или оказывает иное влияние на функцию, отображенную данным функциональным блоком.

Графическим отображением интерфейсной дуги является однонаправленная стрелка. Каждая интерфейсная дуга должна иметь свое уникальное наименование (Arrow Label). По требованию стандарта, наименование должно быть оборотом существительного.

С помощью интерфейсных дуг отображают различные объекты, в той или иной степени определяющие процессы, происходящие в системе. Такими объектами могут быть элементы реального мира (детали, вагоны, сотрудники и т.д.) или потоки данных и информации (документы, данные, инструкции и т.д.).

В зависимости от того, к какой из сторон подходит данная интерфейсная дуга, она носит название “входящей”, “исходящей” или “управляющей”. Кроме того, “источником” (началом) и “приемником” (концом) каждой функциональной дуги могут быть только функциональные блоки, при этом “источником” может быть только выходная сторона блока, а “приемником” любая из трех оставшихся.

Необходимо отметить, что любой функциональный блок по требованиям стандарта должен иметь по крайней мере одну управляющую интерфейсную дугу и одну исходящую. Это и понятно – каждый процесс должен происходить по каким-то правилам (отображаемым управляющей дугой) и должен выдавать некоторый результат (выходящая дуга), иначе его рассмотрение не имеет никакого смысла.

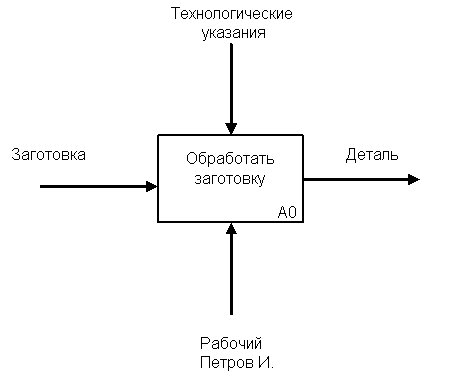

При построении IDEF0 – диаграмм важно правильно отделять входящие интерфейсные дуги от управляющих, что часто бывает непросто. К примеру, на рисунке 2 изображен функциональный блок “Обработать заготовку”.

В реальном процессе рабочему, производящему обработку, выдают заготовку и технологические указания по обработке (или правила техники безопасности при работе со станком). Ошибочно может показаться, что и заготовка и документ с технологическими указаниями являются входящими объектами, однако это не так. На самом деле в этом процессе заготовка обрабатывается по правилам отраженным в технологических указаниях, которые должны соответственно изображаться управляющей интерфейсной дугой.

Рисунок 2.

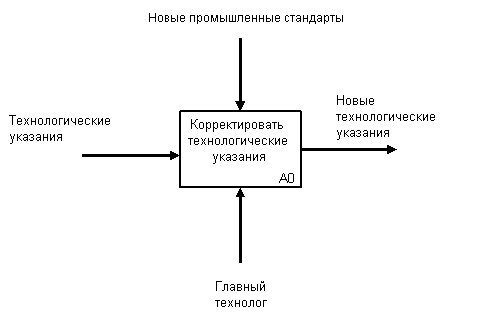

Другое дело, когда технологические указания обрабатываются главным технологом и в них вносятся изменения (рис. 3). В этом случае они отображаются уже входящей интерфейсной дугой, а управляющим объектом являются, например, новые промышленные стандарты, исходя из которых производятся данные изменения.

Рисунок 3.

Приведенные выше примеры подчеркивают внешне схожую природу входящих и управляющих интерфейсных дуг, однако для систем одного класса всегда есть определенные разграничения. Например, в случае рассмотрения предприятий и организаций существуют пять основных видов объектов: материальные потоки (детали, товары, сырье и т.д.), финансовые потоки (наличные и безналичные, инвестиции и т.д.), потоки документов (коммерческие, финансовые и организационные документы), потоки информации (информация, данные о намерениях, устные распоряжения и т.д.) и ресурсы (сотрудники, станки, машины и т.д.). При этом в различных случаях входящими и исходящими интерфейсными дугами могут отображаться все виды объектов, управляющими только относящиеся к потокам документов и информации, а дугами-механизмами только ресурсы.

Обязательное наличие управляющих интерфейсных дуг является одним из главных отличий стандарта IDEF0 от других методологий классов DFD (Data Flow Diagram) и WFD (Work Flow Diagram).

Третьим основным понятием стандарта IDEF0 является декомпозиция (Decomposition). Принцип декомпозиции применяется при разбиении сложного процесса на составляющие его функции. При этом уровень детализации процесса определяется непосредственно разработчиком модели.

Декомпозиция позволяет постепенно и структурированно представлять модель системы в виде иерархической структуры отдельных диаграмм, что делает ее менее перегруженной и легко усваиваемой.

Модель IDEF0 всегда начинается с представления системы как единого целого – одного функционального блока с интерфейсными дугами, простирающимися за пределы рассматриваемой области. Такая диаграмма с одним функциональным блоком называется контекстной диаграммой, и обозначается идентификатором “А-0”.

В пояснительном тексте к контекстной диаграмме должна быть указана цель (Purpose) построения диаграммы в виде краткого описания и зафиксирована точка зрения (Viewpoint).

Определение и формализация цели разработки IDEF0 – модели является крайне важным моментом. Фактически цель определяет соответствующие области в исследуемой системе, на которых необходимо фокусироваться в первую очередь. Например, если мы моделируем деятельность предприятия с целью построения в дальнейшем на базе этой модели информационной системы, то эта модель будет существенно отличаться от той, которую бы мы разрабатывали для того же самого предприятия, но уже с целью оптимизации логистических цепочек.

Точка зрения определяет основное направление развития модели и уровень необходимой детализации. Четкое фиксирование точки зрения позволяет разгрузить модель, отказавшись от детализации и исследования отдельных элементов, не являющихся необходимыми, исходя из выбранной точки зрения на систему. Например, функциональные модели одного и того же предприятия с точек зрения главного технолога и финансового директора будут существенно различаться по направленности их детализации. Это связано с тем, что в конечном итоге, финансового директора не интересуют аспекты обработки сырья на производственных станках, а главному технологу ни к чему прорисованные схемы финансовых потоков. Правильный выбор точки зрения существенно сокращает временные затраты на построение конечной модели.

В процессе декомпозиции, функциональный блок, который в контекстной диаграмме отображает систему как единое целое, подвергается детализации на другой диаграмме. Получившаяся диаграмма второго уровня содержит функциональные блоки, отображающие главные подфункции функционального блока контекстной диаграммы и называется дочерней (Child diagram) по отношению к нему (каждый из функциональных блоков, принадлежащих дочерней диаграмме соответственно называется дочерним блоком – Child Box). В свою очередь, функциональный блок - предок называется родительским блоком по отношению к дочерней диаграмме (Parent Box), а диаграмма, к которой он принадлежит – родительской диаграммой (Parent Diagram). Каждая из подфункций дочерней диаграммы может быть далее детализирована путем аналогичной декомпозиции соответствующего ей функционального блока. Важно отметить, что в каждом случае декомпозиции функционального блока все интерфейсные дуги, входящие в данный блок, или исходящие из него фиксируются на дочерней диаграмме. Этим достигается структурная целостность IDEF0 – модели. Наглядно принцип декомпозиции представлен на рисунке 4. Следует обратить внимание на взаимосвязь нумерации функциональных блоков и диаграмм - каждый блок имеет свой уникальный порядковый номер на диаграмме (цифра в правом нижнем углу прямоугольника), а обозначение под правым углом указывает на номер дочерней для этого блока диаграммы. Отсутствие этого обозначения говорит о том, что декомпозиции для данного блока не существует.

Часто бывают случаи, когда отдельные интерфейсные дуги не имеет смысла продолжать рассматривать в дочерних диаграммах ниже какого-то определенного уровня в иерархии, или наоборот - отдельные дуги не имеют практического смысла выше какого-то уровня. Например, интерфейсную дугу, изображающую “деталь” на входе в функциональный блок “Обработать на токарном станке” не имеет смысла отражать на диаграммах более высоких уровней – это будет только перегружать диаграммы и делать их сложными для восприятия. С другой стороны, случается необходимость избавиться от отдельных “концептуальных” интерфейсных дуг и не детализировать их глубже некоторого уровня. Для решения подобных задач в стандарте IDEF0 предусмотрено понятие туннелирования. Обозначение “туннеля” (Arrow Tunnel) в виде двух круглых скобок вокруг начала интерфейсной дуги обозначает, что эта дуга не была унаследована от функционального родительского блока и появилась (из “туннеля”) только на этой диаграмме. В свою очередь, такое же обозначение вокруг конца (стрелки) интерфейсной дуги в непосредственной близи от блока – приёмника означает тот факт, что в дочерней по отношению к этому блоку диаграмме эта дуга отображаться и рассматриваться не будет. Чаще всего бывает, что отдельные объекты и соответствующие им интерфейсные дуги не рассматриваются на некоторых промежуточных уровнях иерархии – в таком случае, они сначала “погружаются в туннель”, а затем, при необходимости “возвращаются из туннеля”.

Последним из понятий IDEF0 является глоссарий (Glossary). Для каждого из элементов IDEF0: диаграмм, функциональных блоков, интерфейсных дуг существующий стандарт подразумевает создание и поддержание набора соответствующих определений, ключевых слов, повествовательных изложений и т.д., которые характеризуют объект, отображенный данным элементом. Этот набор называется глоссарием и является описанием сущности данного элемента. Например, для управляющей интерфейсной дуги “распоряжение об оплате” глоссарий может содержать перечень полей соответствующего дуге документа, необходимый набор виз и т.д. Глоссарий гармонично дополняет наглядный графический язык, снабжая диаграммы необходимой дополнительной информацией.

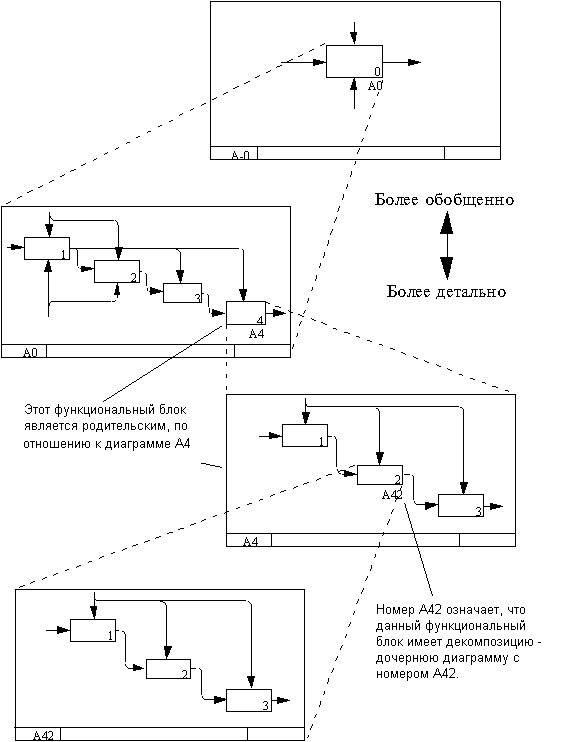

Рисунок 4. Декомпозиция функциональных блоков.

Принципы ограничения сложности IDEF0-диаграмм

Обычно IDEF0-модели несут в себе сложную и концентрированную информацию, и для того, чтобы ограничить их перегруженность и сделать удобочитаемыми, в соответствующем стандарте приняты соответствующие ограничения сложности:

• Ограничение количества функциональных блоков на диаграмме тремя-шестью. Верхний предел (шесть) заставляет разработчика использовать иерархии при описании сложных предметов, а нижний предел (три) гарантирует, что на соответствующей диаграмме достаточно деталей, чтобы оправдать ее создание;
• Ограничение количества подходящих к одному функциональному блоку (выходящих из одного функционального блока) интерфейсных дуг четырьмя.

Разумеется, строго следовать этим ограничениям вовсе необязательно, однако, как показывает опыт, они являются весьма практичными в реальной работе.

Дисциплина групповой работы над разработкой IDEF0-модели

Стандарт IDEF0 содержит набор процедур, позволяющих разрабатывать и согласовывать модель большой группой людей, принадлежащих к разным областям деятельности моделируемой системы. Обычно процесс разработки является итеративным и состоит из следующих условных этапов:

• Создание модели группой специалистов, относящихся к различным сферам деятельности предприятия. Эта группа в терминах IDEF0 называется авторами (Authors). Построение первоначальной модели является динамическим процессом, в течение которого авторы опрашивают компетентных лиц о структуре различных процессов. На основе имеющихся положений, документов и результатов опросов создается черновик (Model Draft) модели.
• Распространение черновика для рассмотрения, согласований и комментариев. На этой стадии происходит обсуждение черновика модели с широким спектром компетентных лиц (в терминах IDEF0- читателей) на предприятии. При этом каждая из диаграмм черновой модели письменно критикуется и комментируется, а затем передается автору. Автор, в свою очередь, также письменно соглашается с критикой или отвергает её с изложением логики принятия решения и вновь возвращает откорректированный черновик для дальнейшего рассмотрения. Этот цикл продолжается до тех пор, пока авторы и читатели не придут к единому мнению.
• Официальное утверждение модели. Утверждение согласованной модели происходит руководителем рабочей группы в том случае, если у авторов модели и читателей отсутствуют разногласия по поводу ее адекватности. Окончательная модель представляет собой согласованное представление о предприятии (системе) с заданной точки зрения и для заданной цели.

Наглядность графического языка IDEF0 делает модель вполне читаемой и для лиц, которые не принимали участия в проекте ее создания, а также эффективной для проведения показов и презентаций. В дальнейшем, на базе построенной модели могут быть организованы новые проекты, нацеленные на производство изменений на предприятии (в системе).

Особенности национальной практики применения функционального моделирования средствами IDEF0

В последние годы интерес в России к методологиям семейства IDEF неуклонно растет. Это я постоянно наблюдаю, просматривая статистику обращений к своей персональной web-странице (http://consulting.psi.ru), на которой кратко описаны основные принципы этих стандартов. При этом интерес к таким стандартам, как IDEF3-5 я бы назвал теоретическим, а к IDEF0 вполне практически обоснованным. Собственно говоря, первые Case-средства, позволяющие строить DFD и IDEF0 диаграммы появились на российком рынке еще в 1996 году, одновременно с выходом популярной книги по принципам моделирования в стандартах SADT.

Тем не менее, большинство руководителей до сих пор расценивают практическое применение моделирования в стандартах IDEF скорее как дань моде, нежели чем эффективный путь оптимизации существующей системы управления бизнесом. Вероятнее всего это связано с ярко выраженным недостатком информации по практическому применению этих методологий и с непременным софтверным уклоном абсолютного большинства публикаций.

Не секрет, что практически все проекты обследования и анализа финансовой и хозяйственной деятельности предприятий сейчас в России так или иначе связаны с построением автоматизированных систем управления. Благодаря этому, стандарты IDEF в понимании большинства стали условно неотделимы от внедрения информационных технологий, хотя с их помощью порой можно эффективно решать даже небольшие локальные задачи, буквально при помощи карандаша и бумаги.

При проведении сложных проектов обследования предприятий, разработка моделей в стандарте IDEF0 позволяет наглядно и эффективно отобразить весь механизм деятельности предприятия в нужном разрезе. Однако самое главное – это возможность коллективной работы, которую предоставляет IDEF0. В моей практической деятельности было достаточно много случаев, когда построение модели осуществлялось с прямой помощью сотрудников различных подразделений. При этом, консультант за достаточно короткое время объяснял им основные принципы IDEF0 и обучал работе с соответствующим прикладным программным обеспечением. В результате, сотрудники различных отделов создавали IDEF-диаграммы деятельности своего функционального подразделения, которые должны были ответить на следующие вопросы:

• Что поступает в подразделение “на входе”?
• Какие функции, и в какой последовательности выполняются в рамках подразделения?
• Кто является ответственным за выполнение каждой из функций?
• Чем руководствуется исполнитель при выполнении каждой из функций?
• Что является результатом работы подразделения (на выходе)?

После согласования черновиков диаграмм внутри каждого конкретного подразделения, они собираются консультантом в черновую модель предприятия, в которой увязываются все входные и выходные элементы. На этом этапе фиксируются все неувязки отдельных диаграмм и их спорные места. Далее, эта модель вновь проходит через функциональные отделы для дальнейшего согласования и внесения необходимых корректив. В результате, за достаточно короткое время и при привлечении минимума человеческих ресурсов со стороны консультационной компании (а эти ресурсы, как известно, весьма недешевы), получается IDEF0-модель предприятия по принципу “Как есть”, причем, что немаловажно, она представляет предприятие с позиции сотрудников, которые в нем работают и досконально знают все нюансы, в том числе неформальные. В дальнейшем, эта модель будет передана на анализ и обработку к бизнес-аналитикам, которые будут заниматься поиском “узких мест” в управлении компанией и оптимизацией основных процессов, трансформируя модель “Как есть” в соответствующее представление “Как должно быть”. На основании этих изменений и выносится итоговое заключение, которое содержит в себе рекомендации по реорганизации сисемы управления.

Разумеется, подобный подход требует ряда организационных мер, в первую очередь со стороны руководства обследуемого предприятия. Это обусловлено тем, что эта техника подразумевает возложение на некоторых сотрудников дополнительных обязанностей по освоению и практическому применению новых методологий. Однако в конечном итоге это оправдывает себя, так как дополнительные один-два часа работы отдельных сотрудников в течение нескольких дней позволяют существенно экономить средства на оплату консультационных услуг сторонней компании (которые в любом случае будут отрывать от работы тех же работников анкетами и вопросами). Что касается самих работников предприятия, так или иначе выраженного противодействия с их стороны я в своей практике не встречал.

Вывод из всего этого можно сделать следующий: совершенно не обязательно каждый раз самим придумывать решения для стандартных задач. Всегда, когда Вы сталкиваетесь с необходимостью анализа той или иной функциональной системы (от системы проектирования космического корабля, до процесса приготовления комплексного ужина) – используйте годами проверенные и обкатанные методы. Одним из таких методов и является IDEF0, позволяющий с помошью своего простого и понятного инструментария решать сложные жизненные задачи.
