Распределенные вычисления и технологии Inprise

Наталия Елманова
Компьютер Пресс - CD, 1999, N 2
© Copyright N.Elmanova & ComputerPress Magazine.


Эта статья была размещена на сайте www.citforum.ru

3. Реализация вызовов удаленных процедур (RPC). Создание серверов функциональности и клиентских приложений

Помимо функциональности, связанной с доступом к базам данных, можно использовать Entera для реализации любой другой функциональности, то есть использовать RPC (Remote Procedure Calls - вызовы удаленных процедур) для удаленного доступа к функциям, осуществляющим любые другие действия (например, расчеты).

Отметим, что RPC являются основой механизма обмена данными между клиентом и сервером в рассмотренных выше примерах. Генерация этих вызовов осуществляется неявно при использовании компонента TEnteraProvider.

Ниже будут рассмотрены примеры явного вызова RPC (так называемые Simple RPC Calls). В этом случае следует создать stub-код для сервера и клиента; напомним, что вызовы удаленных процедур осуществляются за счет обмена пакетами данных (эта процедура иногда называется маршалингом или маршрутизацией) между двумя stub-объектами в адресных пространствах сервера и клиента (подробнее об этом рассказано в первой статье данного цикла).

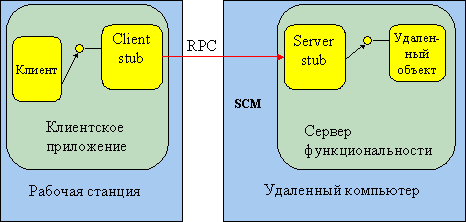

Рис. 9. Осуществление вызовов удаленных процедур

С целью иллюстрации этой процедуры создадим простейший TCP-сервер с помощью Entera 3.2.

3.1. Создание DEF-файла

Рассмотрим какую-либо функцию, написанную на Pascal, например, для вычисления синуса путем разложения в ряд:

function sin1(x: Double): Double;
VAR I:INTEGER; R:DOUBLE;SL:DOUBLE;XX:DOUBLE;
 CONST DELTA=0.0001 ;
begin
SL:=X;         I:=1;
R:=0;       XX:=X*X;
WHILE (ABS(SL)>DELTA)  DO
BEGIN
R:=R+SL;
SL:=-(SL*XX/(2*I))/(2*I+1);
inc(i);
END;
result:=R;
end;

Реализация ее с помощью C++ выглядит так:

 double sin1(double x)
{
     int ii; double xx,r,sl,f,delta=0.0001;
     sl=x; ii=1;   r=0; xx=x*x;
     f= fabs(sl);
        while (f>delta)
        {
        r=r+sl;
            sl=-(sl*xx/(2*ii))/(2*ii+1);
            f=fabs(sl);
            ii=ii+1 ;
         }
       return(r);
}

Создадим простейшее приложение для тестирования этой функции:

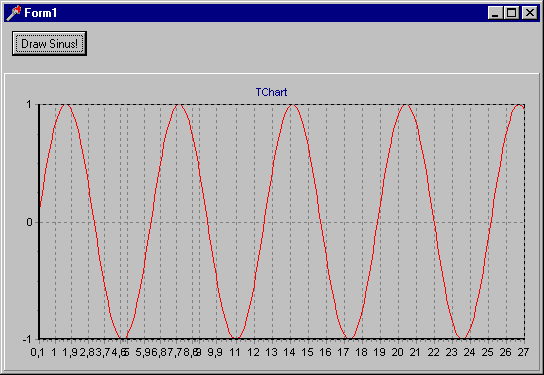

Рис. 10. Приложение, подлежащее разбиению на клиента и сервер функциональности

unit SINTST;

interface

uses
     Windows, Messages, SysUtils, Classes,Graphics, Controls, Forms,
Dialogs,
     StdCtrls, Buttons, TeEngine, Series, ExtCtrls,
  TeeProcs, Chart,a1;

type
    TForm1 = class(TForm)
         Chart1: TChart;
         Series1: TFastLineSeries;
         BitBtn1: TBitBtn;
         procedure BitBtn1Click(Sender: TObject);
  private
      { Private   declarations }
  public { Public declarations }
end;
var
      Form1: TForm1;
implementation

{$R *.DFM}

function sin1(x: Double): Double;
VAR I:INTEGER; R:DOUBLE;SL:DOUBLE;XX:DOUBLE;
CONST DELTA=0.0001 ;
begin
SL:=X;      I:=1;
R:=0;         XX:=X*X;
WHILE (ABS(SL)>DELTA) DO
  BEGIN
  R:=R+SL;
  SL:=-(SL*XX/(2*I))/(2*I+1);
  inc(i);
  END;
  result:=R;
  end; {sin1}


procedure TForm1.BitBtn1Click(Sender: TObject);
VAR I:INTEGER;X:DOUBLE;Y:DOUBLE;
begin
FOR I:=1 TO 270 DO
BEGIN X:=0.1*I;
 //Y:=SIN1(I);
Y:=sin1(X);
CHART1.SERIES[0].ADDXY(X,Y,FLOATTOSTR(X),clwHITE);
END
end;

end.

Предположим, нам нужно разделить это приложение на сервер функциональности, вычисляющий синус, и "тонкого" клиента, рисующего график этой функции. В этом случае создание сервера функциональности следует начать с определения его интерфейса, для чего следует создать DEF-файл с описанием интерфейса этой функции на языке IDL (Interface Definition Language); вспомним, что IDL фактически представляет собой стандарт описания интерфейсов, и все его диалекты похожи друг на друга.

 [
 uuid(cdf19a00-22c8-11d2-a36c-008048eb72de),
version(1.0)
]
 interface a1{
 double sin1(
[in] double x);
}

Этот код присваивает серверу уникальный код UUID (Universal Unique Identifier), который можно сгенерировать с помощью алгоритма, определенного Open Software Foundation и реализованного в ряде утилит и функций (например, есть функция Windows API CoCreateGUID, реализующая этот алгоритм). В случае TCP-сервера в действительности он не используется, так же как и номер версии сервера, но используется в случае DCE-сервера. Затем объявляется интерфейс сервера, в котором можно описать несколько функций (в нашем случае она одна).

При написании DEF-файлов следует учитывать соответствие типов данных в DEF-файлах и используемых для создания серверных и клиентских частей языков программирования:

Объявления в DEF-файле Входные параметры Pascal Выходные параметры Pascal
Short x x: Smallint var x: Smallint
long x x: Longint var x: Longint
int x x: Integer var x: Integer
float x x: Single var x: Single
double x x: Double var x: Double
char x x: Char var x: Char

3.2. Генерация кода для сервера и клиента

Для создания серверной и клиентской части распределенной системы на базе Entera следует сгенерировать stub-код ("заглушку"), превращающую простые вызовы функций в вызовы удаленных процедур. В частности, при использовании удаленной функции следует сообщить компилятору о том, что ее реализация находится не в клиентском приложении, а на удаленном сервере. "Заглушка" нужна для того, чтобы компилятор мог найти нужную функцию, а ее реализация представляет собой код, осуществляющий вызов удаленных процедур.

Генерация stub-кода для сервера и клиента осуществляется автоматически с помощью утилиты rcmake.exe. Ee параметры в случае любой 32-разрядной версии Delphi выглядят так:

rpcmake -d myserv.def -c delphi2.0 -s delphi2.0

В случае С или С++ параметры rpcmake выглядят следующим образом:

rpcmake -d myserv.def -c c -s c

Здесь параметр -d - имя DEF-файла, -c - язык, для которого должен быть сгенерирован клиентский stub-код, -s - язык, для которого должен быть сгенерирован серверный stub-код (eстественно, эти языки могут быть разными).

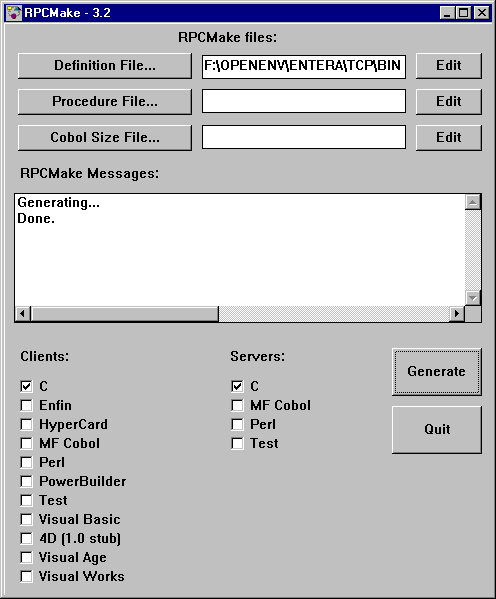

В каталоге Entera\TCP\BIN имеется также утилита rpcmgui.exe, представляющая собой GUI-оболочку для rpcmake.exe.

Рис. 11. Утилита RPCMGUI.EXE из комплекта поставки Entera 3.2 для Windows NT.

Наиболее близким описанному выше процессу генерации кода из знакомых Windows-программистам процедур является, пожалуй, генерация stub- и proxy- кода Microsoft Visual C++ для динамически загружаемых библиотек, используемых в COM-сервере и COM-клиенте, с помощью компилятора MIDL на основании IDL-описания интерфейсов сервера. Отметим, что автоматическая генерация stub-кода на основании описания интерфейсов является сейчас общепринятым процессом при организации распределенных вычислений; создание такого кода "вручную" сейчас используется довольно редко.

3.3. Создание серверной части (Delphi)

В результате использования утилиты rpcmake.exe с парамерами, соответствующими выбору Delphi в качестве языка для сервера, получим следующие файлы: a1_c.pas (stub-код, который можно встраивать в клиентское приложение), a1_s.dpr (исходный текст консольного приложения для сервера функциональности), a1.pas - файл-заготовка, используемая при создании сервера, в который разработчику следует добавить код реализации функций (примерно так, как пишутся обработчики событий), a1.inc - код, содержащий объявления функций без их реализации (секция интерфейса).

Код для сервера a1_s.dpr, сгенерированный этой утилитой, выглядит следующим образом:

{$APPTYPE CONSOLE}
program a1_s;

uses SysUtils, ODET3020, a1;
procedure rpc_sin1(dce_table:   PTable; socket: Integer);
var
		rv : Integer;
		x : Double;
begin
    x := dce_pop_double(dce_table,'x');
    dce_push_double(socket,'dce_result',sin1(x));
end;
procedure rpc_handle(func:   PChar; table: PTable; socket: Integer);
begin
    if (StrComp(func,'sin1')=0) then
       rpc_sin1(table,socket)
    else
        dce_unknown_func(func, table, socket);
end;

{Constants   and global variables follow}
const
    VARLEN = 100;
var
    ode_file : PChar;
    ode_server : PChar;
    dce_func : PChar;
    argarr : array[0..5] of array[0..VARLEN] of Char;
    argptrs : array[0..5] of PChar;
    argv : PChar;
    argc : Integer;
    dce_table : PTable;
    called_init_func : Integer;
    socket, rsocket, i, rv : Integer;
    msgstr : String;
begin {main}
    GetMem(ode_file,VARLEN);
    GetMem(ode_server,VARLEN);
    GetMem(dce_func,VARLEN);
  called_init_func := 0;

FillChar(argarr,SizeOf(argarr),#0);
FillChar(argv,SizeOf(argv),#0);

for i := 0 to ParamCount + 1 do begin
    StrCopy(argarr[i],PChar(ParamStr(i)));
    argptrs[i] := @argarr[i];
end; {for}

argc := ParamCount + 1;
argv := @argptrs;

rv := parse_args(argc, argv, ode_file);

if (rv=0) then begin
    Writeln('Env flag   (-e) not set');
        if ParamCount > 1 then
          StrCopy(ode_file,PChar(ParamStr(ParamCount)));
  end;

if (dce_setenv(ode_file,NIL,NIL) = 0) then begin
          msgstr := 'Set env '+ode_file^+' failed';
          WriteLn(msgstr);
          msgstr := 'Reason: '+dce_errstr;
          Writeln(msgstr);
          Halt(1);
end;

ode_server := dce_servername('a1');
dce_checkver(2, 0);
socket   := dce_init_server(ode_file,ode_server);
if (socket <= 0) then begin
          Writeln('setup   server failed');
          Writeln('Reason: '+dce_errstr);
          dce_set_exit;
end;

while(True=True)   do begin
          dce_table := dce_waitfor_call(socket,dce_func);
          if (Boolean(dce_should_exit)   or Boolean(dce_err_is_fatal))
then
           Exit
            else begin
            if (Boolean(dce_server_is_ded))   then begin
             dce_spawn(socket,argc,argv,ode_file,ode_server);
                 socket := dce_retsocket;  (* save for future *)
              end;
             rsocket := dce_retsocket(); (* (old socket closed) *)
             rpc_handle(dce_func,dce_table,rsocket);
             dce_send(rsocket,dce_func);
             dce_recv_conf(rsocket);
             dce_release;
             dce_table_destroy(dce_table);
             if (dce_server_is_ded=0) then
                dce_close_socket(rsocket);
    end; {else}
end; {while}

 FreeMem(ode_file,VARLEN);
 FreeMem(ode_server,VARLEN);
 FreeMem(dce_func,VARLEN);

 dce_close_socket(rsocket);
 dce_table_destroy(dce_table);
end.

Секция интерфейса a1.inc выглядит следующим образом:

function sin1(x: Double): Double;

Код реализации функций a1.pas имеет следующий вид (жирным шрифтом выделены строки, которые следует добавить разработчику):

unit a1;
interface
uses SysUtils, ODET3020;
{$include a1.inc}

 implementation

function sin1(x: Double): Double;

VAR I:INTEGER; R:DOUBLE;SL:DOUBLE;XX:DOUBLE;
CONST DELTA=0.0001 ;
begin
SL:=X;         I:=1;
R:=0;       XX:=X*X;
WHILE (ABS(SL)>DELTA) DO
BEGIN
R:=R+SL;
SL:=-(SL*XX/(2*I))/(2*I+1);
inc(i);
END;
result:=R;
end; {sin1}
end. {unit}
Cервер можно скомпилировать из среды разработки или из командной строки, вызвав компилятор Pascal: Dcc32 -b a1_s.dpr

Перед компиляцией проекта файл ODET3020.pas (интерфейс к ODET3020.DLL - библиотеке, содержащей Entera API) следует поместить в тот же каталог, что и компилируемый проект. Исполняемый файл также требует наличия этой библиотеки в каком-либо доступном каталоге.

Полученный сервер функциональности, как обычно, представляет собой консольное приложение.

3.4. Создание серверной части (C/C++)

В результате использования утилиты rpcmake.exe (или rpcmgui.exe) с парамерами, соответствующими выбору C или C++ в качестве языка для сервера, получим следующие файлы: a1_c.c (stub-код, который можно встраивать в клиентское приложение), a1_s.c (исходный текст консольного приложения для сервера функциональности), a1_s.h - h-файл для myserv_s.c, a1.h - h-файл, содержащий объявления функций без их реализации (используется в клиентском приложении). Реализацию этих функций (a1.c) следует создать разработчику.

Код для сервера a1.с, сгенерированный этой утилитой, выглядит следующим образом:

 /*########################
# Server Proxy Procedure Code
# generated by rpcmake  version2.0
# on Thursday, December 31, 1998 at 19:17:39
#
# interface: a1
#

 ########################
# server stub routines #
########################*/
 #ifdef __mpexl
#include "dceinc.h"
#else
#include <dceinc.h>
#endif

#include <stdio.h>
#include <stdlib.h>
#include <string.h>

#ifdef __cplusplus
		extern   "C" {
#endif

/* RPC stub and stub handle definitions */
void rpc_handle (char   *, struct table *, int);
void rpc_sin1 (struct table *, int);
#ifdef __cplusplus
                                }
#endif
void rpc_sin1 (struct table *dce_table,int Socket)
{
  double x;
  int _i;
  double sin1(double);

  x = dce_pop_double(dce_table,"x");
  dce_push_double(Socket,"dce_result",
               sin1(x));
}

int main(int argc,char **argv)
{
    char *ode_file = NULL,*ode_server  = NULL;
    char dce_func[VARLEN];
    struct table *dce_table;
    int called_init_func = 0;
    int socket,rsocket;

if (!parse_args(&argc, argv,&ode_file)) {
    printf ("Env   flag (-e) not set\n");
    ode_file = argc > 1 ? argv[argc-1] : (char *) NULL;
}
 if (dce_setenv(ode_file,NULL,NULL) == 0) {
    fprintf(stderr,"Set env %s failed\n",   ode_file);
    fprintf (stderr,"Reason: %s\n", dce_errstr());
    exit(1);
}
 ode_server   = dce_servername("a1");

dce_checkver(2, 0);

if ((socket = dce_init_server( ode_file,ode_server))   <= 0) {
    fprintf (stderr,"setup server failed\n");
    fprintf (stderr,"Reason: %s\n", dce_errstr());
    dce_set_exit();
}

while(1) {
    dce_table = dce_waitfor_call(socket,dce_func);
     if (dce_should_exit() ||
        dce_err_is_fatal() )
        {break;
        }
    else{
      if (dce_server_is_ded())   {
         dce_spawn(socket,argc,argv,ode_file,ode_server);
         socket = dce_retsocket();   /* save for future */
         }
           rsocket = dce_retsocket(); /* (old socket closed) */
           rpc_handle(dce_func,dce_table,rsocket);
          dce_send(rsocket,dce_func);
          dce_recv_conf(rsocket);
          dce_release();
          dce_table_destroy(dce_table);
          if (!dce_server_is_ded()) {
          dce_close_socket(rsocket);
            }
       }
}
dce_close_socket(rsocket);
dce_table_destroy(dce_table);
return(0);
}

 void rpc_handle(char *func,struct table *dce_table,
     int Socket)
{
      if (strcmp(func,"sin1")==0)
      (void)rpc_sin1(dce_table,Socket);
     else (void)dce_unknown_func(func, dce_table,   Socket);
}

H-файл a1_s.h выглядит следующим образом:

/*************************************
  *
* Server Header for a1
* Generated by rpcmake version 3.0
* on Thursday, December   31, 1998 at 19:17:39
* **************************************/
 #ifdef __cplusplus
   extern "C" {
#endif

extern double sin1(double );
#ifdef __cplusplus
   }
 #endif

Код реализации функции следует создать разработчику. Он должен иметь примерно следующий вид:

USEUNIT("A1_s.c");
USELIB("odet30.lib");
//-----------------------------------------------------------------
 double sin1(double x)
{
  int ii; double xx,r,sl,f,delta=0.0001;
  sl=x; ii=1; r=0;   xx=x*x;
  f= fabs(sl);
  while (f>delta)
  {
  r=r+sl;
     sl=-(sl*xx/(2*ii))/(2*ii+1);
     f=fabs(sl);
     ii=ii+1 ;
     }
     return(r);
}
Отметим, что все функции, связанные с выделением памяти в обычном С-коде, следует заменить на соответствующие функции c префиксом dce_ (например, dce_malloc) из Entera API.

3.5. Тестирование сервера функциональности

Для тестирования сервера следует создать для него env-файл с описанием переменных окружения:

DCE_BROKER=elmanova,16000
DCE_DEBUGLEVEL=DEBUG,DEBUG
DCE_LOG=server.log

Далее следует запустить Entera Broker (если он еще не запущен), создав предварительно конфигурационный файл broker.env:

start broker -e broker.env

Затем следует создать и запустить командный файл для запуска сервера:

set odedir = c:\OpenEnv\Entera\TCP
start "IT IS A SERVER" a1_s -e server.env
Только после этого можно запускать или отлаживать клиентское приложение.

3.6. Создание клиентского приложения (Delphi)

Код, сгенерированный утилитой rpcmake для клиента Delphi (a1_c.pas), имеет следующий вид:

unit a1_c;

interface

uses SysUtils, Classes, ODET3020;

function sin1(x: Double): Double;

implementation

function sin1(x: Double): Double;
var
     dce_table  : PTable;
     socket       : Integer;
     rv               : Integer;
begin
     dce_table := nil;
     dce_checkver(2,0);
     socket := dce_findserver('a1');
     if (socket > -1) then begin
          dce_push_double(socket,'x',x);
          dce_table := dce_submit('a1','sin1',socket);
     end;
     sin1 := dce_pop_double(dce_table,'dce_result');
     dce_table_destroy(dce_table);
  end;
  end.

Этот код заставляет клиентское приложение обращатьcя к удаленной функции как к локальной. В действительности этот код представляет собой серию вызовов удаленных процедур. Все интерфейсы функций, к которым обращается клиент, содержатся в файле odet30.pas (dceinc.h), а их реализация - в файле odet30.dll.

Создадим клиентское приложение для тестирования созданного сервера. Создадим новый проект, добавим в него сгенерированный модуль a1_c.pas (a1_c.c в случае С++Builder) и сошлемся на него и на odet3020.pas в модуле, связанном с главной формой приложения. На форму поместим интерфейсные элементы, необходимые для тестирования сервера (примерно те же, что и в тестовом примере, расмотренном выше; можно сделать копию этого проекта и внести в нее необходимые изменения).

Создадим обработчики событий, связанных с нажатием на кнопки, а также с созданием и уничтожением формы:

unit sin_cln1;
interface
uses
     Windows, Messages, SysUtils, Classes, Graphics, Controls, Forms,
Dialogs,
     StdCtrls, Buttons, TeEngine, Series, ExtCtrls, TeeProcs, Chart;
type
     TForm1 = class(TForm)
        Chart1: TChart;
        Series1: TFastLineSeries;
        BitBtn1: TBitBtn;
        procedure BitBtn1Click(Sender: TObject);
        procedure FormCreate(Sender: TObject);
        procedure FormDestroy(Sender: TObject);
     private
       { Private declarations }
     public { Public declarations } end;
var
     Form1: TForm1;
implementation
uses   a1_c, odet3020;

 {$R *.DFM}
procedure TForm1.BitBtn1Click(Sender: TObject);
VAR   I:INTEGER;X:DOUBLE;Y:DOUBLE;
begin
FOR I:=1 TO 270 DO
BEGIN
X:=0.1*I;
Y:=sin1(X);
CHART1.SERIES[0].ADDXY(X,Y,FLOATTOSTR(X),clwHITE); END;
end;

procedure TForm1.FormCreate(Sender:  TObject);
  Var rv : integer;
    msg : array [0 .. 200] of char;
begin
     rv := dce_setenv ('client.env', nil, nil);
     if (rv = 0) then
    begin
      dce_error (msg);
      MessageDlg('TCP Error: ' + msg, mtInformation, [mbOK], 0);
      PostMessage(Handle, WM_QUIT, 0, 0);
    end;
end;

procedure TForm1.FormDestroy(Sender: TObject);
begin
dce_close_env;
  end;

end.
Отметим, что при создании главной формы приложения следует вызвать процедуру dce_setenv из библиотеки odet3020.dll, указав имя конфигурационного файла client.env в качестве параметра. К моменту запуска клиента этот файл должен существовать и иметь примерно следующий вид:
DCE_BROKER=elmanova, 16000
DCE_LOG=CLIENT.LOG
DCE_DEBUGLEVEL=D,D

По окончании работы приложения следует вызвать процедуру dce_close_env, уничтожающую запущенные с помощью dce_setenv сервисы Entera.

3.7. Создание клиентского приложения (C/C++)

Код, сгенерированный утилитой rpcmake для клиента C/C++ (a1_c.c), имеет следующий вид:

/*########################
# Client Proxy Procedure Code
# generated by rpcmake version 3.0
# on Thursday, December 31, 1998 at 19:17:39
#
# interface: a1
#   */

#include <stdio.h>
#if  defined __mpexl || defined _MACINTOSH_
#include "dceinc.h"
#else
#include <dceinc.h>
#endif

double sin1(double x)
{
     double rv = 0;     int Socket;
     struct table *dce_table = NULL;

     dce_checkver(2, 0);
     if ((Socket = dce_findserver("a1")) >= 0) {
       dce_push_double(Socket,"x",x);
       dce_table = dce_submit("a1", "sin1", Socket);
    }
     rv = dce_pop_double(dce_table,"dce_result");
     dce_table_destroy(dce_table);
     return(rv);
 }

H-файл для него имеет следующий вид:

 **************************************/
*
* Client Header for a1
* Generated   by rpcmake version 3.0
* on Thursday, December 31, 1998 at 19:17:39
* **************************************/
 #ifdef __cplusplus
     extern "C" {
 #endif

extern double sin1(double );
#ifdef __cplusplus
		}
#endif

Код клиентского приложения, аналогичный приведенному выше для Delphi, в случае С++Builder выглядит следующим образом:

//-----------------------------------------
#include "dceinc.h"
#include "myserv.h"
USEUNIT("a1_c.c");
USELIB("odet30.lib");
 //-----------------------------------------
void __fastcall TForm1::FormCreate(TObject *Sender)
{
 dce_setenv("client.env",NULL,NULL); }
 //---------------------------------------------------------------------------
  void __fastcall TForm1::FormDestroy(TObject *Sender)
{
  dce_release();
}
//---------------------------------------------------------------------------
  void __fastcall TForm1::BitBtn1Click(TObject *Sender)
{
int i; double x1,y;
for (i=1;i<271;i++)
{
 x1=0.1*float(i);
y=sin1(x1);
Chart1->Series[0]->AddXY(x1,y,FloatToStr(x1),clWhite);
  } }
//-----------------------------------------

3.8. Создание клиентского приложения (Visual Basic)

Отметим, что клиентское приложение может быть создано с помощью любых версий и разновидностей Delphi (начиная с 1.0 и включая Standard-версии), любых версий C++Builder и вообще любых компиляторов С++. Помимо этого, для создания клиентских приложений можно использовать и другие средства разработки. В качестве примера рассмотрим Visual Basic for Applications.

Для начала создадим клиентский stub-код для Visual Basic, создав и выполнив командный файл вида:

set ODEDIR=F:\OPENENV\ENTERA\TCP
PATH=%ODEDIR%\BIN;%PATH%
rpcmake.EXE -d myserv.def  -c bas

В результате получим файл a1_c.vb вида:

Function sin1# (x#)
      dim dce_table as long, Socket as integer

       call dce_checkver(2,0)
       Socket = dce_findserver("a1")
       If (Socket > -1) Then
          Call dce_push_double(Socket,"x",x)
          dce_table = dce_submit("a1","sin1",Socket)
         End If
       sin1 = dce_pop_double(dce_table,"dce_result")
      Call dce_table_destroy(dce_table)
End function

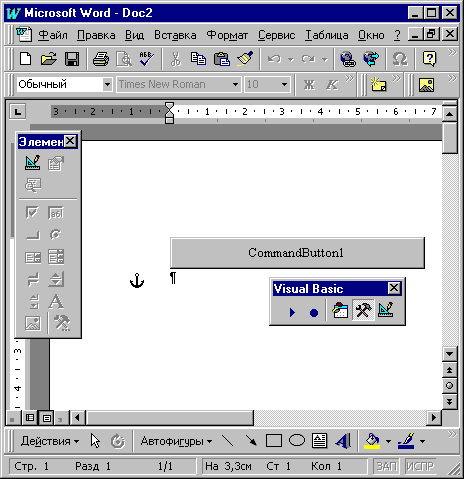

Теперь создадим новый документ MS Word 97 (или MS Excel 97), сделаем видимой панель инструментов Visual Basic, войдем в режим конструктора и выведем на экран панель интерфейсных элементов. Далее поместим в документ кнопку:

Рис. 12. Создание клиента Entera c помощью VBA

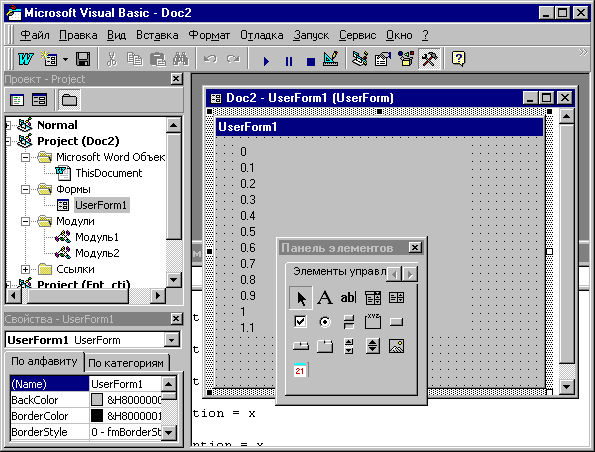

Затем дважды щелкнем на созданной кнопке и перейдем в редактор Visual Basic. Добавим к документу форму UserForm1, поместим на ней несколько меток.

Рис. 13. Создание формы клиента Entera

Теперь создадим обработчик события, связанный с нажатием на кнопку CommandButton1 в документе (его прототип уже имеется в редакторе кода):

Private Sub CommandButton1_Click()
x = sin1#(0.25)
UserForm1.Label1.Caption = x
x = sin1#(0.5)
UserForm1.Label2.Caption   = x
x = sin1#(0.75)
UserForm1.Label3.Caption = x
x = sin1#(1#)
UserForm1.Label4.Caption   = x
x = sin1#(1.25)
UserForm1.Label5.Caption = x
x = sin1#(1.5)
UserForm1.Label6.Caption  = x
x = sin1#(1.75)
UserForm1.Label7.Caption = x
x = sin1#(2#)
UserForm1.Label8.Caption   = x
x = sin1#(2.25)
UserForm1.Label9.Caption = x
x = sin1#(2.5)
UserForm1.Label10.Caption   = x
x = sin1#(2.75)
UserForm1.Label11.Caption = x
x = sin1#(3#)
UserForm1.Label12.Caption   = x
UserForm1.Show
End Sub

После обработчика события добавим stub-код, содержащийся в сгенерированном файле a1_c.vb.

И, наконец, экспортируем в проект c помощью пункта меню Файл/Экспорт файла модуль odet30.bas из комплекта поставки Entera.

Создадим файл client.env в каталоге, содержащем документ. Возможно, потребуется отредактировать присоединенный к проекту модуль, изменив параметры процедуры dce_setenv, указав путь к файлу client.env:

rv = dce_setenv("client.env", "", "")

Отметим, что библиотека odet30.dll должна быть доступна нашему приложению, так как из нее им производятся вызовы функций.

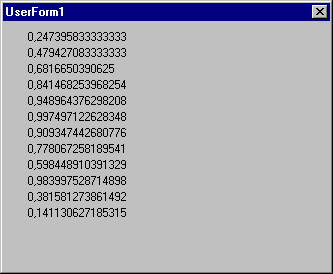

Теперь можно вернуться в документ из среды разработки Visual Basic for Applications, выйти из режима конструктора и нажать кнопку в документе. На экране появится форма с результатами вызова удаленных процедур примерно следующего вида:

Рис. 14. Клиент Entera на этапе выполнения

Напомним, что перед запуском приложения следует убедиться, что брокер и сервер запущены.

Назад | Содержание | Вперед

Продолжение статьи будет опубликовано в течение недели.

Дополнительную информацию Вы можете получить в компании Interface Ltd.

Обсудить на форуме Borland
Отправить ссылку на страницу по e-mail


Interface Ltd.

Ваши замечания и предложения отправляйте автору
По техническим вопросам обращайтесь к вебмастеру
Документ опубликован: 17.05.01
