Delphi5: Обзор компонентов InternetExpress

© Никита Попов, независимый эксперт

Краткое описание технологии InternetExpress

До недавнего времени решения на основе MIDAS можно было задействовать в Internet, создав MIDAS-клиент на Java и используя в качестве транспорта данных протокол IIOP. В Delphi 5 появилась возможность для передачи данных пакеты XML (XML data packets), что автоматически сделало пакеты данных MIDAS частью открытого стандарта.

В InternetExpress используются средства поддержки XML из MIDAS 3. Поскольку в настоящее время даже лидеры среди Internet-броузеров (Netscape Navigator и Microsoft Internet Explorer) не поддерживают (или поддерживают частично) представление данных по стандарту XML, в InternetExpress реализована специальная технология поддержки XML на основе JavaScript и DHTML, позволяющая использовать InternetExpress даже с теми броузерами, которые вообще не имеют поддержки XML. В частности, для экспериментов с InternetExpress были использованы Netscape Navigator 4.61 и Internet Explorer 4.01, для которых поддержка XML не была реализована. В IE 5.0 уже встроена поддержка XML, поэтому большинство решений на основе этого стандарта требуют для работы наличия этого броузера, что, конечно, далеко не всегда желательно и (или) возможно.

Кстати, если приложение InternetExpress работает с IE 5, то порождаемый XML-пакет будет специальным образом оптимизироваться.

В броузерах, не имеющих встроенной поддержки XML, пакеты данных в этом формате разбираются с использованием специального модуля JavaScript (xmldom.js), который реализует спецификацию DOM (Document Object Model), позволяющую создавать HTML-клиенты для обработки данных на базе обычных web-серверов. Серверные приложения разрабатываются с использованием таких спецификаций взаимодействия с web-сервером, как ISAPI/NSAPI, CGI и ASP, которые позволяют канализировать запросы к данным и сами данные между клиентами и сервером приложений MIDAS.

Компоненты InternetExpress

С точки зрения VCL (Visual Components Library, библиотеки визуальных компонент) InternetExpress представляет собой две компоненты базового набора: TXMLBroker и TMIDASPageProducer. TXMLBroker отвечает собственно за формирование XML-пакета, реакцию на изменения в данных и оповещение о действиях, выполняемых клиентом. TMIDASPageProducer отвечает за формирование сборного DHTML-документа, который, собственно, и является клиентским приложением, поскольку содержит все те визуальные элементы, которые соответствуют структуре пакета данных XML. В этот документ передаются XML-пакеты, формируемые компонентом XMLBroker. В тот момент, когда от клиентского приложения приходит сообщение о необходимости передать изменения в данных на сервер приложений, TMIDASPageProducer осуществляет опрос каждого из элементов управления HTML, формирует пакет с данными, подлежащими обновлению и передает их серверу приложений. Таким образом, обработка данных на клиенте происходит с использованием средств HTML, а передача структурированных данных к клиенту и изменений от него – при помощи пакетов данных XML.

Эти компоненты помещаются в web-модуль (WebModule) серверного приложения, для создания которого может быть использован специальный мастер (File->New->Web Server Application).

WebModule является наследником TDataModule и обладает некоторыми дополнительными возможностями по сравнению с базовым классом, которые позволяют обмениваться данными с Web-клиентами. В дополнение к базовому набору InternetExpress имеется несколько компонентов, например TReconcilePageProducer, которые устанавливаются из дополнительных пакетов (packages), входящих в поставку Delphi, и, конечно, существует возможность наследования базовых классов и создания на их основе собственных компонентов с расширенными возможностями.

Помимо визуальных компонентов InternetExpress состоит из ряда классов и интерфейсов, которые будут рассмотрены в разделе "Обзор компонентов InternetExpress".

Пакеты данных XML

Пакеты данных XML используются InternetExpress как транспортные контейнеры для передачи данных от серверной части приложения к клиентской и обратно. В качестве примера можно привести пакет данных, сформированный демонстрационным приложением, описываемым далее в этом обзоре:

<DATAPACKET Version="2.0">
  <METADATA>
    <FIELDS>
    <FIELD fieldname="Species No" attrname="Species_No" fieldtype="r8"/>
    <FIELD attrname="Category" fieldtype="string" WIDTH="15"/>
    <FIELD attrname="Common_Name" fieldtype="string" WIDTH="30"/>
    <FIELD fieldname="Species Name" attrname="Species_Name" fieldtype="string"
WIDTH="40"/>
    <FIELD fieldname="Length (cm)" attrname="Length__cm_" fieldtype="r8"/>
    <FIELD attrname="Length_In" fieldtype="r8"/>
    <FIELD attrname="Notes" fieldtype="bin.hex" WIDTH="50" SUBTYPE="Text"/>
    <FIELD attrname="Graphic" fieldtype="bin.hex" SUBTYPE="Graphics"/>
    </FIELDS>
    <PARAMS DEFAULT_ORDER="1" PRIMARY_KEY="1" LCID="1033"/>
  </METADATA>
  <ROWDATA>
    <ROW Species_No="90020" Category="Triggerfish" Common_Name="Clown Triggerfish"
        Species_Name="Ballistoides conspicillum" Length__cm_="50"
        Length_In="19.68503937007874" Notes="Also known as the big spotted triggerfish.
        Inhabits outer reef areas and feeds upon crustaceans and mollusks by crushing
        them with powerful teeth.  They are voracious eaters, and divers report seeing
        the clown triggerfish devour beds of pearl oysters.&#010;&#010;Do not eat
        this fish. According to an 1878 account, &quot;the poisonous flesh acts
        primarily upon the nervous tissue of the stomach, occasioning violent spasms
        of that organ, and shortly afterwards all the muscles of the body.  The frame
        becomes rocked with spasms, the tongue thickened, the eye fixed, the breathing
        laborious, and the patient expires in a paroxysm of extreme suffering.
        &quot;&#010;&#010;Not edible.&#010;&#010;Range is Indo-Pacific
        and East Africa to Somoa.&#010;"/>
        <ROW Species_No="90030" Category="Snapper" Common_Name="Red Emperor"
        Species_Name="Lutjanus sebae" Length__cm_="60" Length_In="23.62204724409449"
        Notes="Called seaperch in Australia. Inhabits the areas around lagoon coral
        reefs and sandy bottoms.&#010;&#010;The red emperor is a valuable food
        fish and considered a great sporting fish that fights with fury when hooked.
        The flesh of an old fish is just as tender to eat as that of the very young.
        &#010;&#010;Range is from the Indo-Pacific to East Africa.&#010;"/>
  </ROWDATA>
</DATAPACKET>

Рисунок 1: Структура пакета данных XML

Как видно из приведенного выше фрагмента, пакет данных XML содержит необходимое описание структуры данных (секция <METADATA></METADATA>), а также собственно данные, разбитые на строки (<ROWDATA></ROWDATA>), которые, в свою очередь, содержат ссылки на имена столбцов и собственно данные для каждой из ячеек таблицы данных (или ее части), которую, собственно, и представляет собой пакет данных XML.

В том случае, если пакет представляет собой разностный пакет данных XML (XML delta packet), в строку PARAMS метаданных добавляется фрагмент вида DATASET_DELTA="1", то есть строка PARAMS будет выглядеть следующим образом:

<METADATA>
    <FIELDS>
    …
    </FIELDS>
    <PARAMS DEFAULT_ORDER="1" PRIMARY_KEY="1" LCID="1033" DATASET_DELTA="1"/>
  </METADATA>
  <ROWDATA>
  …
  </ROWDATA>
</DATAPACKET>

Рисунок 2: Структура разностного пакета данных XML

Серверная часть Internet-приложения на основе InternetExpress

Серверная часть такого приложения состоит из исполняемого модуля, написанного в данном случае на Delphi 5, и включающего WebModule, упомянутый выше, а также файлов-библиотек JavaScript, которые в случае отсутствия поддержки XML броузером передаются на сторону клиента, а именно:



Таблица 1. Библиотеки JavaScript, входящие в состав серверной части приложения InternetExpress.



Библиотека Назначение
xmldom.js XML-парзер, соответствующий стандарту DOM, написанный на JavaScript. Позволяет броузерам использовать пакеты данных XML не имея встроенной поддержки этого стандарта. Для IE5 этот файл не передается, а XML-пакет специальными образом оптимизируется.
xmldb.js Библиотека классов доступа к данным, обслуживающая пакеты данных XML.
xmldisp.js Библиотека описания связей между классами доступа к данным в xmldb.js и элементами HTML.
xmlerrdisp.js Библиотека классов для обработки конфликтных ситуаций при внесении изменений в данные. Использует пакет разности данных (XML delta packet) и пакет ошибок (XML error packet).
xmlshow.js Библиотека функций для отображения окон с данными XML.

Примечание: Для того, чтобы серверная часть приложения InternetExpress корректно обслуживала клиентов без поддержки XML, эти библиотеки (по умолчанию) должны быть размещены в том же каталоге, что и исполняемый модуль серверной части приложения, или же для каждого из компонентов типа TMIDASPageProducer и его наследников свойство IncludePathURL должно указывать место расположения этих файлов (в относительном или полном формате), например /iexpress/, как в демонстрационном примере к данной статье.

Для того, чтобы вышеперечисленные библиотеки были переданы клиентской стороне и задействованы там, достаточно просто включить соответствующие ссылки на них в HTML-документ:

<SCRIPT LANGUAGE="JavaScript" TYPE="text/javascript" SRC="xmldom.js"></SCRIPT>

<SCRIPT LANGUAGE="JavaScript" TYPE="text/javascript" SRC="xmldb.js"></SCRIPT>

<SCRIPT LANGUAGE="JavaScript" TYPE="text/javascript" SRC="xmldisp.js"></SCRIPT>

<SCRIPT LANGUAGE="JavaScript" TYPE="text/javascript" SRC="xmlshow.js"></SCRIPT>

<SCRIPT LANGUAGE="JavaScript" TYPE="text/javascript" SRC="xmlerrdisp.js"></SCRIPT>

Примечание: ссылка на xmldom.js требуется только в том случае, если броузер не имеет встроенной поддержки XML.

Клиентская часть приложения InternetExpress

Клиентская часть приложения на основе InternetExpress представляет собой собственно HTML-документ, порожденный одним или более компонентами типа (или его наследниками) TMIDASPageProducer, исполняемый (интерпретируемый) тем или иным броузером. Как уже было сказано выше, этот документ может содержать элементы отображения и управления, соответствующие структуре пакета данных XML. К ним также могут добавляться элементы управления, формирующие HTML-аналог DBnavigator из состава Delphi VCL в том случае, если соответствующие параметры были заданы при настройке PageProducer, а также другие элементы управления HTML, как связанные с обработкой данных, так и составляющие независимые части интерфейса, например группу для ввода имени пользователя и пароля с целью авторизации доступа к данным системы.

Схема работы приложения InternetExpress

В целом, схема работы приложения на основе InternetExpress выглядит следующим образом:

Обзор компонентов InternetExpress

Компонент TMIDASPageProducer

Данный компонент отвечает за сборку HTML-документа, отображающего "живой" набор данных, получаемый от сервера приложений, или же "типового" HTML-документа, не осуществляющего обработку данных вообще. Компонент может быть использован для создания Web-приложений на основе MIDAS, которые будут отображать информацию, содержащуюся в базе данных, получая ее через сервер приложений, и передавать ее HTML-клиентам в пакетах данных XML. Реализация компонента находится в модуле (unit) dsprod.

При создании Web-модуля ссылка на один из таких компонентов (свойство Producer) должна быть выставлена у соответствующих элементов TWebActionItem.

TMIDASPageProducer создает HTML-документ на основе шаблона. В отличие от других компонентов типа Producer, этот компонент имеет шаблон "по умолчанию" (default), в котором содержатся несколько описаний верхнего уровня, на основе которых в других компонентах порождаются HTML-документы. Помимо шаблонов содержание конечного документа может быть сгенерировано на основе данных, порождаемых другими компонентами, добавленными в Web-модуль, получено от другого компонента TMIDASPageProducer через свойство TMIDASPageProducer.Content и так далее.

Примечание: Связывание HTML-элементов с пакетами данных XML и обработчиками событий HTTP в TMIDASPageProducer осуществляется исключительно по именам HTML-объектов и соответствующих событий, за счет чего становится возможным редактировать сгенерированный HTML-шаблон любым из средств работы с HTML-документами, придавая ему необходимый внешний вид и дополняя логику обработки данных вставками JavaScript, поскольку даже при изменении свойств объектов, порожденных встроенным редактором TMIDASPageProducer, внесенные другими средствами изменения потеряны не будут. В демонстрационном приложении, описываемом ниже в шаблон HTML-документа был изменен с целью добавить заголовок страницы с данными (см. Рисунок 7).

Расширение функциональности обработчика шаблонов (свойство TMIDASPageProducer.HTMLdoc) возможно за счет реализации обработчика события TMIDASPageProducer.OnHTMLtag или перекрытия метода TMIDASPageProducer.DoTagEvent. Реализовав свою собственную версию обработчика этого события вы получаете возможность использовать в теле шаблона документа собственные тэги, заменяя их на этапе генерации HTML-документа соответствующими значениями. Пример такого подхода показан в демонстрационном приложении InetXCenter из состава Delphi 5 (модуль InetXCenterProd.pas).

И конечно, возможности InternetExpress можно практически неограниченно расширять, реализуя специальные компоненты-наследники от TMIDASPageProducer и компонентов, используемых для формирования содержимого документа (TDataForm, TQueryForm и так далее). Создавая на их основе специализированные компоненты, вы получаете возможность максимально упростить создание конечного решения на основе InternetExpress за счет реализации специфических возможностей, необходимых вашему Internet-приложению. Например, в демонстрационном приложении InetXCenter за счет создания наследника от компонента TMIDASPageProducer реализованы такие возможности, как генерация таких полей заголовка HTML-документа, как <TITLE></TITLE>, задание комментариев и описаний, автоматически подставляемых в конечный HTML-документ и другие расширения базового компонента.

Описание компонента TMIDASPageProducer

Поскольку TMIDASPageProducer (TCustomMIDASPageProducer) является собственно генератором содержания HTML-документа, в его описание входит интерфейс IWebContent, который, собственно, это содержание и предоставляет. Заголовок соответствующего класса выглядит следующим образом:


Помимо IWebContent в описании класса участвуют еще два интерфейса: IWebComponentEditor и IScriptEditor, которые, соответственно, являются средствами связи с design-time редактором для компонентов типа TWebComponent и HTML-кода.

Таблица 2. Ключевые свойства компонента TMIDASPageProducer.



Свойство Назначение
HTMLDoc Собственно базовый шаблон, содержащий включения (includes) описателей содержания
HTMLFile Аналогично HTMLDoc, но с привязкой к файлу
IncludePathURL Путь к библиотекам JavaScript (в формате URL). Может быть как полный (http://someserver/iexpress/), т.е. с указанием имени сервера и так далее, так и относительный (/iexpress/).
Styles Описание стилей "по умолчанию" для генерации HTML-документа. Это свойство является аналогом файла стилей, используемого для создания канонических Web-страниц
StylesFile Аналогично Styles, но с привязкой к файлу стилей
WebPageItems Список специальных компонентов, определяющих ключевые элементы документа. Основные типы PageItem включают: DataForm, QueryForm и LayoutGroup. Каждый из базовых компонентов TWebPageItem может иметь вложенные компоненты. Например, для DataForm могут иметься DataGrid, DataNavigator и так далее

Комбинация компонентов TDataForm, TQueryForm и так далее, определяет структуру и основные параметры отображения HTML-документа, стили же (цвета, шрифты и так далее) определяются свойствами Styles и HTMLDoc.

Другие свойства компонента подробно описаны в документации и файле Справки Delphi.

Следует отметить, что за счет использования для определения состава элементов HTML-документа стандартных компонентов, поставляемых в исходных текстах, становится возможным практически неограниченное расширение функциональных возможностей InternetExpress путем создания специализированных наборов компонент для построения Internet-приложений. Примеры подобного подхода можно найти в демонстрационном приложении InetXCenter из поставки Delphi 5.

Компонент TWebActionItem

TWebActionItem представляет собой невизуальный компонент, позволяющий задавать реакцию Internet-приложения на те или иные события, транслируемые протоколом HTTP от web-клиента. Предоставляя специальные свойства для задания ссылок на компоненты TMIDASPageProducer и TPageProducer, а также пути URL, TWebActionItem дает возможность задавать алгоритм перемещения между HTML-документами, составляющими Internet-приложение, реагировать на передачу параметров и значений полей HTML-документа специфическим образом и так далее. Реализуя обработчик события TWebActionItem.OnAction, программист получает возможность возвращать необходимые данные в полях запросов, устанавливать идентификационные маркеры (Cookies) для Web-клиентов, контролировать генерацию содержания HTML-документов и выполнять ряд других операций практически на самом нижнем уровне функционирования Internet-приложения.

Таблица 3. Ключевые свойства компонента TWebActionItem.



Свойство Назначение
Default Означает использование этого компонента как обработчика событий соответствующих типов (свойство MethodType) в тех случаях, когда иной обработчик явно не задан.

Из всех компонентов TWebActionItem, присутствующих в контейнере TWebModule, только один может иметь свойство Default равным True.

DisplayName Служит для задания отображения компонента в списке компонента TCustomWebDispatcher. Должно быть уникальным для своего контекста.
Enabled Аналогично многим другим компонентам означает разрешение или запрет на выполнение связанных с компонентом действий. В случае установки в False содержимое HTML-документа соответствующим компонентом типа PageProducer генерироваться не будет.
MethodType Определяет метод HTTP, при вызове которого со стороны web-клиента будет задействован данный компонент. По умолчанию имеет значение mtAny, то есть все доступные методы, но может принимать значения отдельных типов, например mtGet (запрос на получение web-клиентом содержимого документа).
PathInfo В формате URI (Unified Resource Identifier) задает путь к получателю всех сообщений, принимаемых TWebActionItem. Позволяет перенаправить очередь сообщений другому компоненту PageProducer или HTML-документу.
Producer Ссылка на компонент PageProducer. В случае, если компонент явно не задан, обработчик OnAction должен быть реализован в обязательном порядке для осуществления реакции на сообщение. Если ссылка на PageProducer актуальна (не nil), сообщение обрабатывается или PageProducer, или реализацией OnAction в случае ее наличия.

Примеры использования свойств TWebActionItem можно найти в демонстрационном приложении InetXCenter (модуль InextXCenterModule.pas).

Невизуальные компоненты категории PageItems (элементы HTML-документа)

Компоненты PageItems предназначены для формирования структуры HTML-документа. Точно так же, как и компоненты VCL, они подразделяются на средства отображения типовых элементов HTML-документа и элементов для обработки данных, получаемых от сервера приложений. Для каждого из этих компонентов могут быть созданы наследники, расширяющие их свойства или реализующие те элементы HTML, эквивалента которым нет в текущей реализации InternetExpress. Реализация компонентов PageItems находится в модуле MidItems. При построении HTML-документа компоненты PageItems объединяются в иерархические структуры. Например, компонент TDataNavigator содержит компоненты типа TDataSetButton.

На этапе генерации содержания HTML-документа компонентом TMIDASPageProducer эти компоненты генерируют фрагменты HTML-кода, описывающего эквивалентные HTML-элементы. Эти фрагменты собираются TMIDASPageProducer в единый поток и подставляются вместо соответствующих тэгов в шаблоне документа. К элементам HTML привязываются обработчики на JavaScript, которые составляют аналог обработчиков событий для визуальных компонентов Delphi, таких, как OnClick и тому подобных. Отдельные компоненты PageItems позволяют напрямую задать мишень (target) для передачи сообщений (свойство Action) в формате URI, что позволяет осуществлять переход от одного HTML-документа к другому передачу параметров в формате протокола HTTP между этими документами.

За счет использования в TMIDASPageProducer шаблонов для генерации HTML-документов появляется возможность добавлять отдельные визуальные и невизуальные элементы HTML-документа прямым редактированием. Однако используя обработчики событий HTTP можно связывать такие элементы с генерируемыми по шаблону через компоненты TWebActionItem или при помощи создаваемых опять-таки прямым редактированием обработчиков на JavaScript внутри HTML-документа.

Компонент TXMLBroker

Этот компонент осуществляет передачу пакетов данных в формате XML от сервера приложений HTML-клиенту, получение изменений в данных от HTML-клиента, расшифровку разностных пакетов данных XML и передачу информации об изменениях в данных на сервер приложений. Реализация компонента находится в модуле xmlbrokr.

Компонент TXMLBroker может быть использован в приложении, которое одновременно является и MIDAS-клиентом, и серверным Web-приложением. Серверы такого класса как правило имеют две основные функции:

Для того, чтобы сделать информацию, содержащуюся в базе данных, доступной в формате XML, достаточно добавить компонент TXMLBroker в контейнер WebModule совместно с компонентом TMIDASPageProducer, который будет использовать XML-пакеты данных для создания HTML-страниц.

TXMLBroker автоматически регистрирует себя в Web-модуле (или Web-диспетчере) как автодиспетчеризуемый объект (auto-dispatching object). Это означает, что Web-модуль или Web-диспетчер будут перенаправлять все входящие HTTP-сообщения непосредственно этому. Все входящие сообщения считаются данными для обновления, порождаемыми броузером в ответ на получение HTML-потока, порождаемого компонентом TApplyUpdatesButton. TXMLBroker автоматически передает пакет с XML-данным, содержащий различия в данных, на сервер приложений и возвращает все ошибки, возникшие при обновлении данных тому компоненту управления содержимым (TMIDASPageProducer) документа, который имеет возможность генерации соответствующего ответного сообщения.

Таблица 4. Ключевые свойства компонента TXMLBroker.



Свойство Назначение
AppServer Интерфейс IAppServer, служащий для связи с провайдерами (providers) данных.
MaxErrors Максимальное число ошибок, по достижении которого соответствующий провайдер должен прекратить операцию обновления данных.
MaxRecords Управляет формированием пакетов данных XML.

Значение –1 позволяет компоненту передать все записи из набора данных в XML-пакет;

Значение 0 позволяет передачу только метаданных;

Значение больше нуля собственно определяет число записей (строк), которые могут быть переданы в XML-пакет.

Params Список параметров, передаваемых серверу приложений. Используется, в частности, для передачи параметров хранимых процедур и SQL-запросов.
ProviderName Имя провайдера данных.
ReconcileProducer Ссылка на компонент TReconcilePageProducer, который будет использоваться при разрешении конфликтов данных во время операций обновления.
WebDispatch Перечисляет типы сообщений протокола HTTP, на которые будет реагировать компонент. Как правило, эти сообщения порождаются при нажатии кнопки типа TApplyUpdatesButton на HTML-странице.

Построение Web-приложения на основе InternetExpress

Для создания Web-приложения необходимо наличие скомпилированного и зарегистрированного приложения-сервера данных. В данном примере используются данные из таблицы biolife.db, входящей в состав демонстрационной базы данных из комплекта Delphi 5. Данные публикуются через контейнер Remote Data Module.

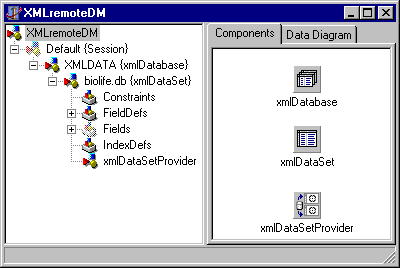

Рисунок 3. Remote Data Module демонстрационного сервера данных.

После создания и регистрации сервера данных необходимо создать клиента для этого сервера, который, в свою очередь, будет являться сервером для HTML-клиента, являющегося третьим звеном в нашей системе. Delphi 5 предоставляет специальный мастер для создания приложений-расширений Web-сервера. Он может быть вызван через меню File->New->Web Server Application и имеет следующий вид:

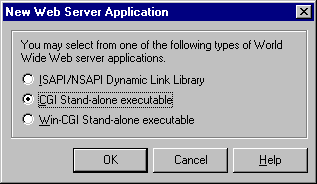

Рисунок 4. Мастер создания серверных Web-приложений.

В данном случае мы создаем CGI-приложение, выводящее порождаемый поток данных в устройство стандартного вывода (stdout). Поток данных этого приложения будет без изменений передан вызывающему документу через транспортный протокол.

Мастер автоматически создаст контейнер типа TWebModule, в который необходимо поместить компоненты TMIDASPageProducer и TXMLBroker. Сюда же мы поместим и компонент TDCOMConnection, который будем использовать для подключения с удаленным сервером данных, а также компонент TClientDataSet для доступа к удаленному модулю данных.

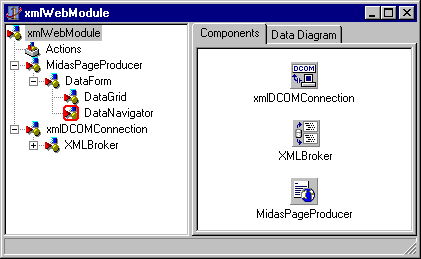

Рисунок 5. Контейнер WebModule с размещенными в нем компонентами TXMLBroker и TMIDASPageProducer.

Определив необходимые для соединения с удаленным сервером свойства, переходим к созданию содержимого HTML-документа. Для этого необходимо назначить для TXMLBroker свойства RemoteServer и ProviderName, а также создать хотя бы один компонент TWebActionItem, вызвав соответствующий редактор по правой кнопке мыши на компоненте TXMLBroker и TMIDASPageProducer.

Примечание: в примере используется только один такой компонент, свойство которого Default выставлено в True, за счет чего все сообщения HTTP будут поступать на этот компонент, а от него – на TXMLBroker и TMIDASPageProducer.

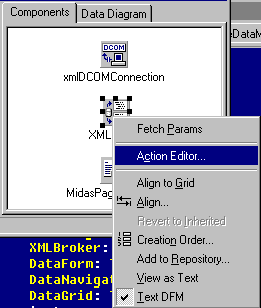

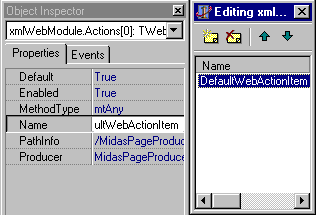

Рисунок 6. Всплывающее меню и ActionEditor.

Далее необходимо вызвать редактор Web-страниц, для чего необходимо выбрать пункт всплывающего меню компонента TMIDASPageProducer->Web Page Editor.

Примечание: для работы этого элемента необходимо наличие установленного Microsoft Internet Explorer 4.0 и выше.

После добавления необходимых элементов мы получаем готовое к применению приложение Web-сервера. При установке параметров отображения HTML-документа можно воспользоваться свойствами компонента DataGrid и других элементов HTML-документа для придания ему необходимого внешнего вида, а также вручную доработать HTML-код в соответствующем встроенном редакторе.

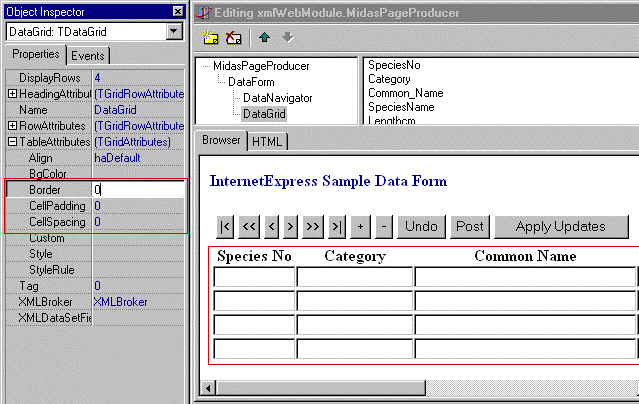

Рисунок 7. Дизайнер содержания HTML-документа. Красным выделены свойства, измененные по сравнению со значениями "по умолчанию" для удаления линий сетки и сближения полей таблицы.

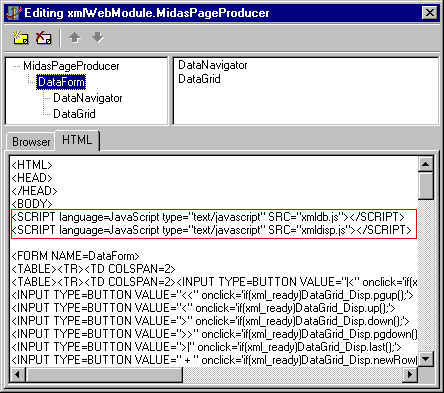

Рисунок 8. Встроенное средство просмотра HTML. Красным выделены автоматически сгенерированные ссылки на библиотеки JavaScript.

После компиляции исполняемый модуль (в нашем примере — XMLServerApp.exe) необходимо поместить в каталог Web-сервера, для которого выделены права на запуск приложений. В этот же каталог необходимо поместить перечисленные в разделе "Серверная часть Internet-приложения на основе InternetExpress" библиотеки JavaScript. Для проверки правильности размещения библиотек можно воспользоваться специальным HTML-файлом scripttest.html, который находится в каталоге Demos\Midas\InternetExpress\TroubleShoot на компакт-диске Delphi 5 или в каталоге установки на жестком диске рабочей станции. Этот HTML-файл проверяет правильность размещения библиотек и настройки Web-сервера и в случае наличия тех или иных ошибок выдает некоторые рекомендации по разрешению проблем.

После того, как настройка закончена, можно обратиться к нашему приложению напрямую через протокол HTTP, поскольку оно порождает полноценный HTML-документ, не требующий дополнительной "обвязки".

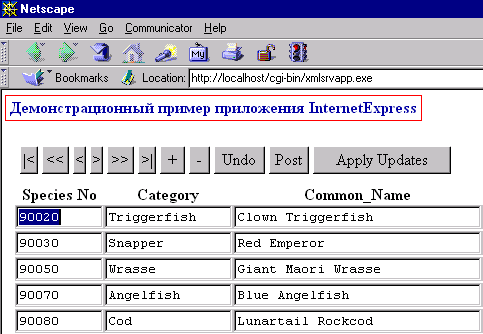

Рисунок 9. Окно броузера Netscape Navigator со страницей, порожденной демонстрационным приложением InternetExpress.

Примечание: В приводимом выше рисунке выделенный красной рамкой текст добавлен путем вставки в HTML-шаблон строки вида:

Несколько советов

1) Демонстрационное приложение для данного обзора тестировалось под управлением серверов Apache 1.3.6 для платформы Win32 и Microsoft Personal Web Server. Сервер Apache после установки был сконфигурирован следующим образом:

  1. В корневом каталоге документов был создан подкаталог iexpress (F:\inetpub\iexpress), в который были помещены файлы, необходимые для работы приложения InternetExpress (библиотеки JavaScript, файл err.html).
  2. В файл mime.types (перечень mime-типов) была внесены исправления, определяющие библиотеки JavaScript для передачи на клиентское место, а для исполнения на сервере вводящие новое расширение:

  3. text/javascript js
    application/x-javascript jss
  4. Свойству компонента TMIDASPageProducer.IncludePathURL было присвоено значение "/iexpress/" с целью указать местонахождение библиотек JavaScript, поскольку по умолчанию TMIDASPageProducer по умолчанию предполагает размещение этих файлов в том же каталоге, что и исполняемый (.exe) модуль, однако в случае использования Apache содержимое каталога /cgi-bin/ по умолчанию считается исполняемым на стороне сервера и требуется дополнительная настройка с целью определить модули с расширением .js и .html как неисполняемые.
2) Настройка MS Personal Web Server заключалась в определении дополнительного каталога для серверных приложений (того же что и для Apache) и задания для него соответствующих прав доступа (Read и Execute).

3) Как показало тестирование, при отладке приложений InternetExpress удобнее пользоваться броузером Netscape Navigator (использовались версии 4.61 и 4.7), поскольку в случае возникновения ошибок он дает более полную диагностическую информацию нежели MSIE, старающийся "защитить" пользователя от различных "загадочных" сообщений. К тому же Netscape корректно обрабатывает обращения к localhost в отсутствие соединения с Internet.

4) Для отладки приложений InternetExpress также удобнее создавать их в CGI-варианте, поскольку IIS, Personal Web Server и Apache не блокируют по записи CGI-приложения в отличие от ISAPI/ASP, которые захватываются кэш-системой этих серверов и для освобождения (например для перезаписи новой версией) exe-файла требуется остановка и повторный запуск web-сервера. В то же время преобразование CGI-приложение в ISAPI или ASP выполняется простой заменой включения (uses) модуля CGIApp на ISAPIApp в исходном тексте проекта.

5) Приводимое здесь демонстрационное приложение отнюдь не претендует на полноту и законченность. Для более полного ознакомления с возможностями InternetExpress рекомендуется обратиться к демонстрационным примерам из поставки Delphi 5 Enterprise, находящиеся в каталоге

Runimage\Delphi50\Demos\Midas\InternetExpress на компакт-диске или в D:\Delphi5\Demos\Midas\InternetExpress (или ином, в зависимости от пути установки Delphi) на жестком диске. Внимательно прочитайте сопроводительные файлы к этим примерам, поскольку некоторые из них требуют специфических настроек Delphi и (или) Web-сервера.

Дополнительную информацию Вы можете получить в компании Interface Ltd.
